Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6 Rozšíření stanic Od verze softwaru SR.713.1 Vydání 12/2020 6.4 Měnič Waffle Pack ( WPC5/WPC6) 307 6.4.6 Manipulační poloměry měničů WPC5/WPC6 6 Obr . 6.4 - 2 Manipula č ní p…
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2 edice V2 a V3
6.4 Měnič Waffle Pack (WPC5/WPC6) Od verze softwaru SR.713.1 Vydání 12/2020
306
6.4.5.2 Elektrické připojovací hodnoty
6
6.4.5.3 Přípustné vlivy okolí
6
Připojovací napětí 3 x 200 V~ ± 5 %; 50/60 Hz (Japonsko)
3 x 208 V~ ± 5 %; 50/60 Hz (USA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Evropa)
3 x 415 V~ ± 5 %; 50/60 Hz
Jmenovitý zdánlivý výkon 1, 5 kVA
Jmenovitý činný výkon 1, 0 kW
Teplota prostředí Mezi 15°C a 35°C
Vlhkost vzduchu 30 - 75%
(V průměru ne vyšší než 45%, takže kondenzace na
měniči Waffle-Pack je rozhodně vyloučena.)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6 Rozšíření stanic
Od verze softwaru SR.713.1 Vydání 12/2020 6.4 Měnič Waffle Pack (WPC5/WPC6)
307
6.4.6 Manipulační poloměry měničů WPC5/WPC6
6

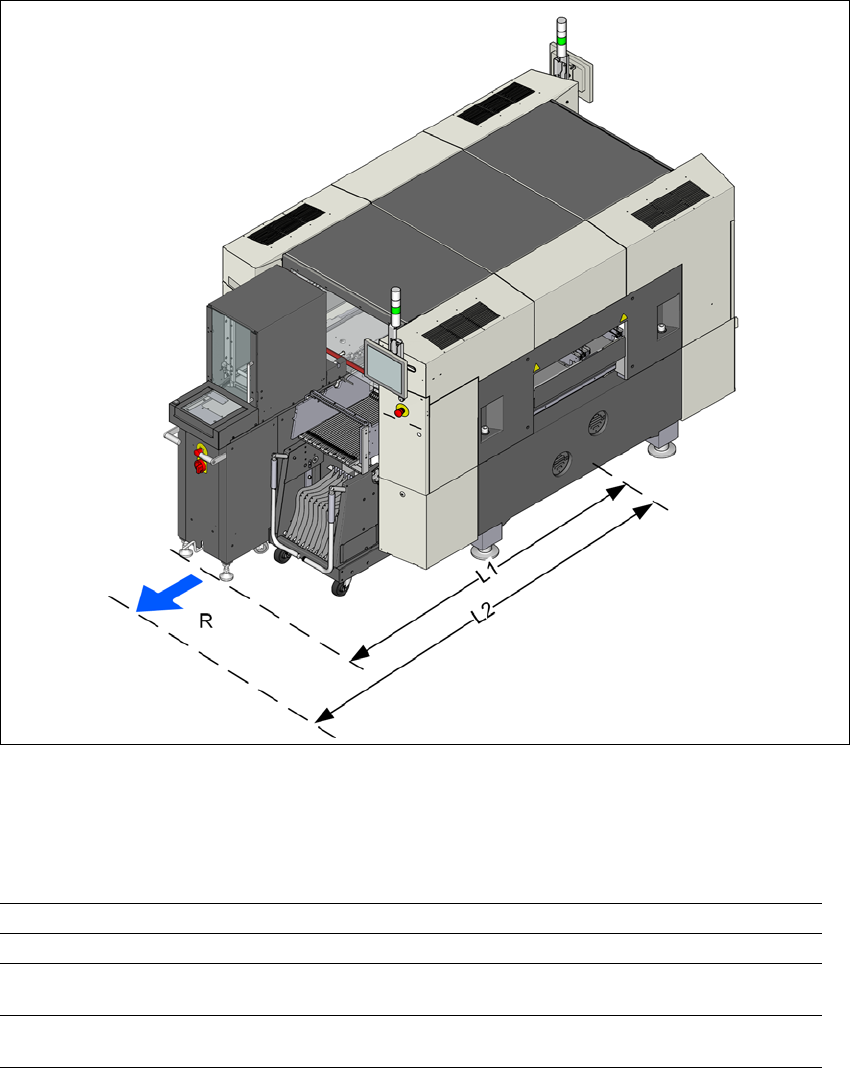

Obr. 6.4 - 2 Manipulační poloměry měničů WPC5/WPC6 u osazovacích automatu SX1/SX2
Manipulační poloměry R měničů WPC5/WPC6 u osazovacích automatů SX1/SX2:
6
6.4.7 Pokyny k instalaci měničů WPC5/WPC6
Měnič WPC5/WPC6 lze připojit k levé straně (na stanoviště 1 nebo 2) osazovacího automatu SX.
Stanoviště 1 Stanoviště 2
Manipulační poloměr R 750 mm 750 mm
Vzdálenost L1: od středu stroje
k vnější hraně měniče WPC
1860 mm 1860 mm
Vzdálenost L2: Střed stroje k
stěně
2610 mm 2610 mm
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2 edice V2 a V3
6.4 Měnič Waffle Pack (WPC5/WPC6) Od verze softwaru SR.713.1 Vydání 12/2020
308
6.4.8 Rozměry s měniči WPC5/WPC6
6

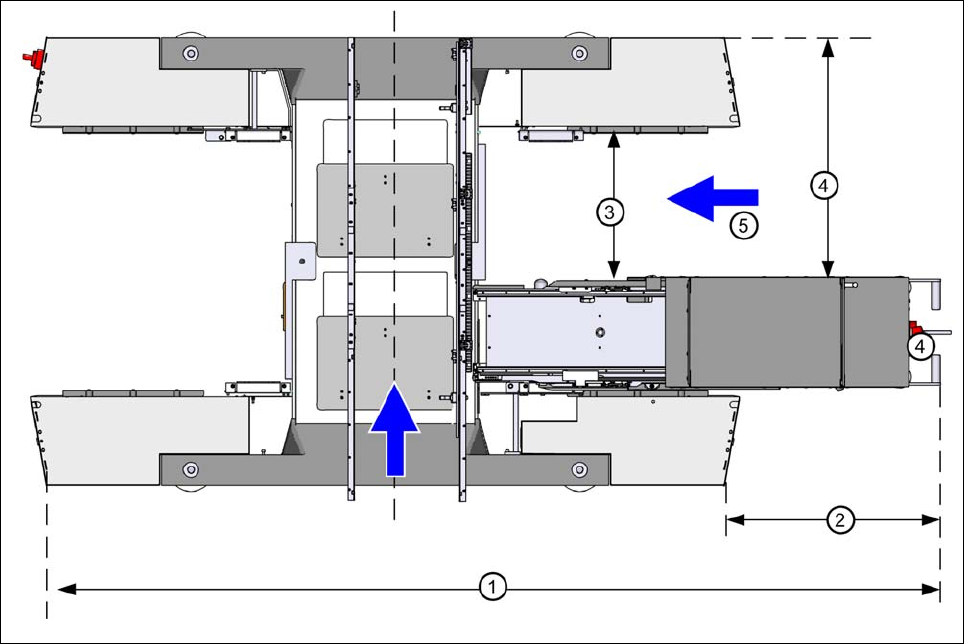

Obr. 6.4 - 3 Rozměry osazovacího automatu SX s měničem WPC5/WPC6
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Stanoviště pro vozík na součástky se 30 stopami
