3 Technické údaje a k onstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3.11 Vozík na součástky Od verze softwaru SR.713.1 Vydán í 12/2020 180 3.1 1.10 Kanál na prázdné pásy na vstupním zařízení vozíku na s…
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.11 Vozík na součástky
179
3.11.8.2 Maximální průměr rolí pásu v závislosti na transportní výšce desek
3
3
3.11.9 Skluz na odpadní pásy
3
Obr. 3.11 - 9 Skluz na odpadní pásy pro vstupní zařízení vozíku na součástky
3
3
Bez držáku pro
přídavnou roli pásu
S držákem pro
přídavnou roli pásu
Transportní výška
desek
vozíku součástek
Průměr rolí pásu Průměr rolí pásu
bez osy zasouvání s osou zasouvání
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
UPOZORNĚNÍ
Použití zásuvných os
V případě vozíků na součástky SIPLACE SX1/SX2 nejsou zpravidla zapotřebí žádné zá-
suvné osy.
Zásuvné osy použijte, když se u podávacího modulu X častěji zobrazuje hlášení
chyby „Timeout“.
UPOZORNĚNÍ
Skluz na odpadní pásy pro SIPLACE SX1/SX2 lze nainstalovat na vtahovací část vozíku
na součástky pro SIPLACE SX1/SX2 (viz obr. 5.15 - 4
, Strana 281).
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.11 Vozík na součástky Od verze softwaru SR.713.1 Vydání 12/2020
180
3.11.10 Kanál na prázdné pásy na vstupním zařízení vozíku na součástky
Ve standardní verzi může kanál pro odvod prázdných pásů vést pásy s výškou kapsy maximálně
12 mm k pneumatickému zařízení na stříhání pásů.
3

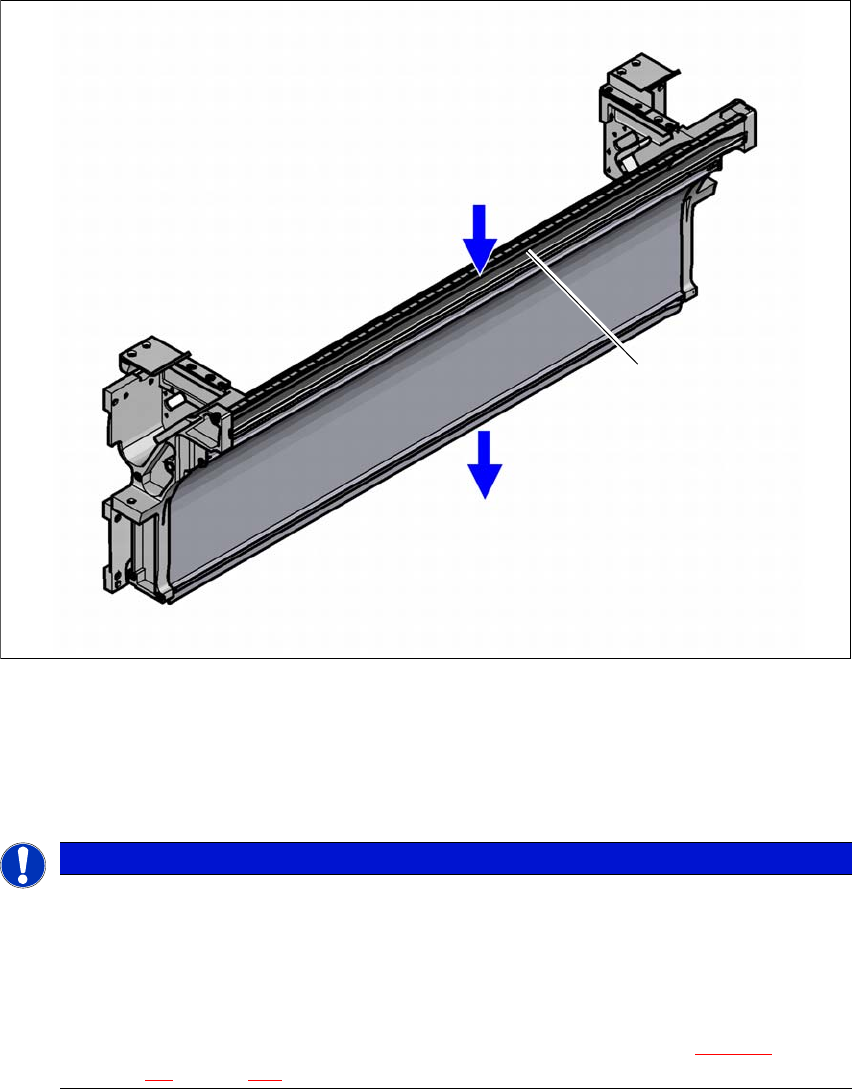

Obr. 3.11 - 10 Kanál na prázdné pásy na vtahovacím zařízení vozíku na součástky SIPLACE SX1/SX2
(1) Vstupní štěrbina pro prázdné pásy
(2) Výstupní štěrbina pro prázdné pásy nad pneumatickým stříhacím přístrojem
(3) Dělící plech pro pásy <12 mm, pro pásy > 12 mm demontovatelný
3
UPOZORNĚNÍ
Nebezpečí ucpání!
Když jsou podávací moduly s nízkými kapsami vedle podávacích modulů s vysokými
kapsami, hrozí ucpání prázdnými pásy.
Neumísťujte podávací moduly s nízkými kapsami hned vedle podávacích modulů s
vysokými kapsami.
Když jsou kapsy na pásu vyšší než 12 mm lze dělicí plech (pol. 3 na obr. 3.11 - 10) vyndat
(viz část 4.5
, Strana 220).
(1)
(2)
(3)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 4 Instalace a uvedení do provozu
Od verze softwaru SR.713.1 Vydání 12/2020 4.1 Přeprava a konfigurace při dodání
181
4 Instalace a uvedení do provozu
4.1 Přeprava a konfigurace při dodání
4.1.1 Přepravní balení
Po Evropě se osazovací automat a vozíky na součástky dodávají na dvou dřevěných paletách za-
balené do plastových fólií. V ostatních státech mimo Evropu dodáváme osazovací automat a vo-
zíky na součástky v transportních bednách ze dřeva.
4.1.1.1 Rozměry přepravního balení
Rozměry palet a dřevěných beden jsou uvedeny v následující tabulce:
4

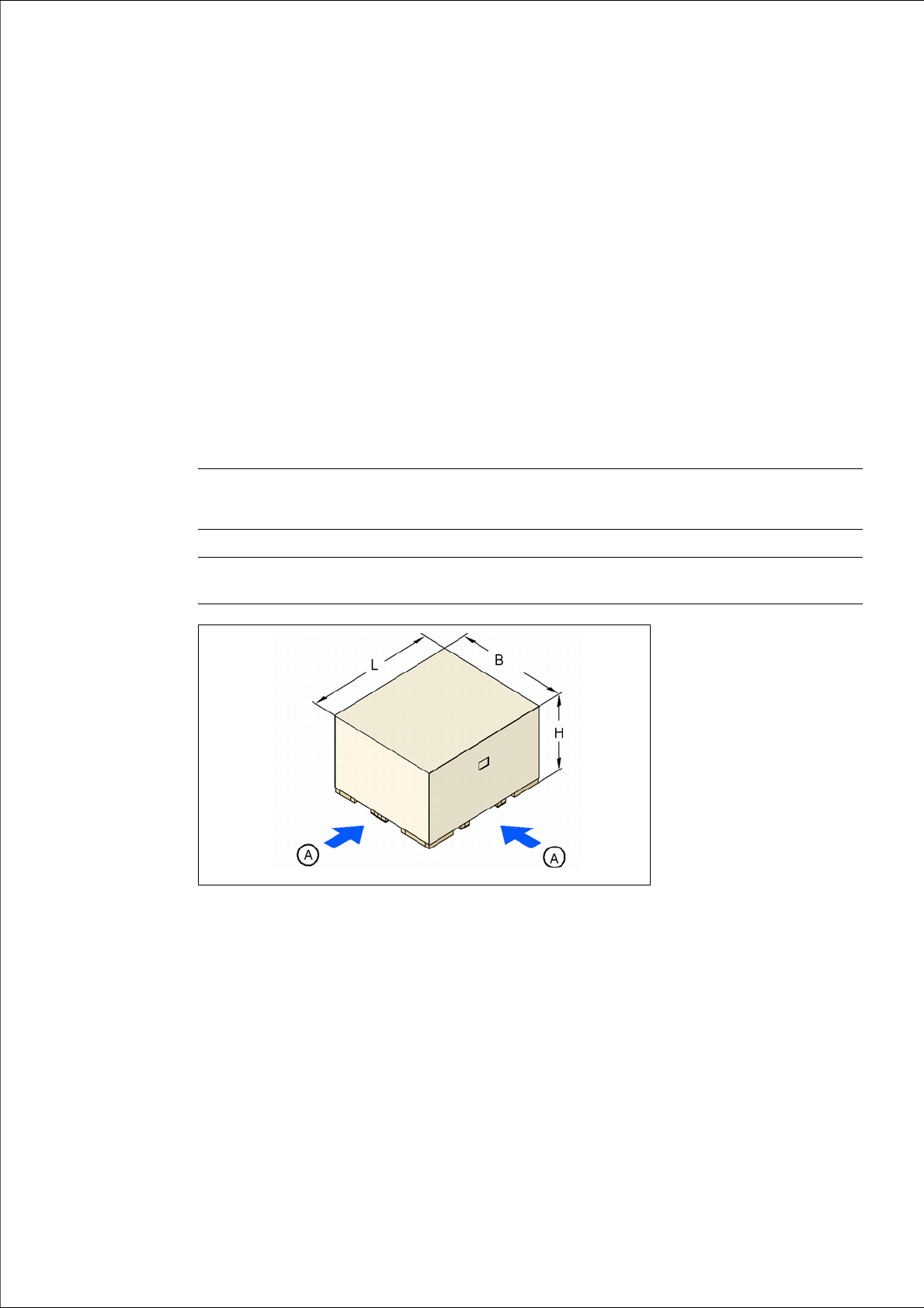

Obr. 4.1 - 1 Transportní bedna - rozměry v milimetrech
(A) Místa pro zasunutí vidlice vysokozdvižného vozíku
osazovací automat
(D × Š × V)
Vozík na součástky 60 (D
x Š x V)
Vozík na součástky 30 (D
x Š x V)
Paleta 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Dřevěná
bedna
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
