5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 ed ice V2 a V3 5.9 Provedení kontrolního chodu Od verze softwaru SR.713.1 Vydání 12/2020 260 Podávací mod uly řady X moh ou bez problémů zpracov ávat pásy , p…
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.9 Provedení kontrolního chodu
259
5.9.3 Kontrola podpěr desek
Zkontrolujte polohu magnetických podpěr desek na zvedacím stole:
– Dbejte na to, aby podpěry desek nekolidovaly se součástkami na dolní straně desek.
– Dbejte také na to, aby podpěry desek nekolidovaly s bočnicemi transportu desek.
– Pro bezpečné a automatické umístění podpory desek plošných spojů doporučujeme po-
užít možnost Smart Pin Support. Viz část 6.15
, Strana 329.
5.9.4 Držák na další roli pásu
5
Obr. 5.9 - 2 Držák na další roli pásu
(1) Držák na další roli pásu, č. výrobku 00141217-xx
(2) Upínací přípravek pro držák
5
max. 60 mm
(1)
(2)
5 Úlohy na osazovacím automatu Provozní návod SIPLACE SX1/SX2 edice V2 a V3
5.9 Provedení kontrolního chodu Od verze softwaru SR.713.1 Vydání 12/2020
260
Podávací moduly řady X mohou bez problémů zpracovávat pásy, pokud nejsou podávací modul
a role pásu vzájemně posunuté do strany více než o 60 mm. Pokud nelze kvůli stanovenému vy-
bavení dodržet maximální přípustné posunutí, doporučujeme použít držák na další roli pásu (pol.
1). Držák stačí zasunout do úchytu (pol. 2) a nastavit ho na vzdálenost menší než maximální pří-
pustné posunutí 60 mm. Vozík součástek má celkem 5 upínacích přípravků. Na každý držák lze
nasadit 2 role pásů, takže lze nad kontejner na pásy umístit až deset cívek průměru 15 " (381
mm).
5.9.5 Nasazení dělicích plechů do kontejneru na pásy
Dělící plech má různé hrany a lze ho do kontejneru pásů vložit dvěma způsoby. Při použití
zásuvných os směřuje dělící plech svými výřezy pro zásuvné osy nahoru (viz pol. 4 na obr.
5.9 - 3
). Pokud nepoužíváte žádné zásuvné osy, směřuje zaoblená hrana dělícího plechu na-
horu (viz pol. 5 na obr. 5.9 - 3
).
Dělící plech nasaďte podle obr. 5.9 - 3 a berte v úvahu, že nejmenší dělení kontejneru na
pásy je na 2 části. Tak zabráníte závadám v osazování.
Zkontrolujte, zda dělící plechy zaujaly stejnou zacvaknutou polohu na všech třech vodících
lištách. Jinak se dělící plech vzpříčí nebo ohne.
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 5 Úlohy na osazovacím automatu
Od verze softwaru SR.713.1 Vydání 12/2020 5.9 Provedení kontrolního chodu
261
5

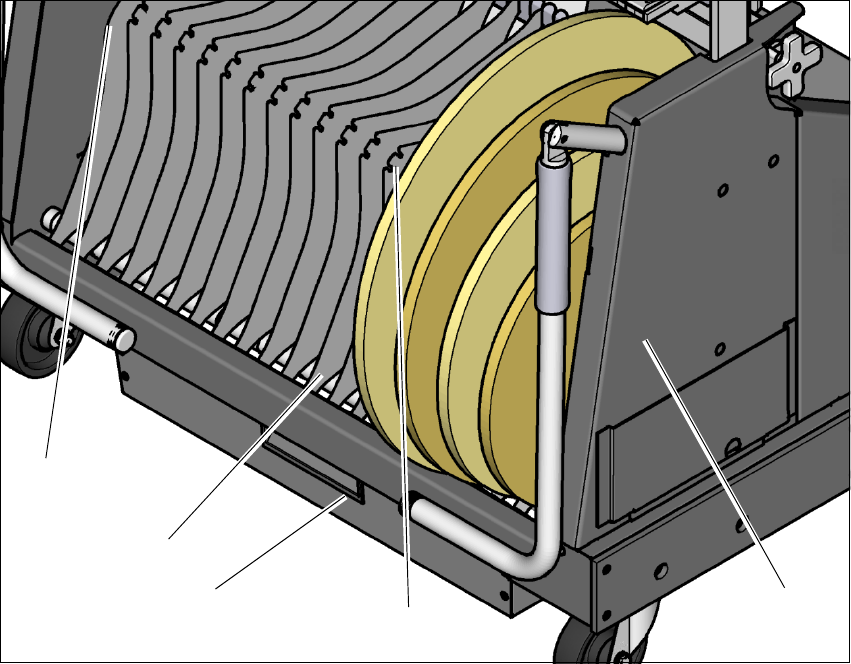

Obr. 5.9 - 3 Dělicí plechy v kontejneru na pásy
(1) Umístění dělicího plechu bez použití zásuvných os
(2) Vodící lišta pro dělící plechy
(3) Nádoba na odpadní pásy
(4) Umístění dělicího plechu při použití zásuvných os
(5) Kontejner na pásy
(1)
(5)
(2)
(3)
(4)
