6.5.2 Přehled
6
Obr. 6.5 - 1 SIPLACE JTF-M u SIPLACE SX1/SX2
(1) Pevný stůl na součástky
(2) JTF-M
(1)
(2)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 6 Rozšíření stanic
Od verze softwaru SR.713.1 Vydání 12/2020 6.5 SIPLACE JTF-M
313
6.5.3 Technické údaje
6
SIPLACE JTF-M
Šířka
177 mm
Výška
587 mm
Specifikace plochého zásobníku
JEDEC
Kapacita
Tenký plochý zásobník 18 plochých zásobníků JEDEC
Silný plochý zásobník 14 plochých zásobníků JEDEC
Doba výměny plochých zásobníků
Zásuvný modul n po modulu n+1 3, 5 s
Zásuvný modul 1 po modulu 18 10 sekund
Zásuvný modul 18 po modulu 1 8, 9 sekund
Kazeta
Rozměry asi 330 mm x 150 mm x 230 mm
Max. naložení 2, 7 kg (po 150 g při 18 zásuvných
modulech)
Pneumatický systém
5, 2 až 9 bar
Spotřeba stlačeného vzduchu
<28, 3 Nl/min.
6 Rozšíření stanic Provozní návod SIPLACE SX1/SX2 edice V2 a V3
6.5 SIPLACE JTF-M Od verze softwaru SR.713.1 Vydání 12/2020
314
6.5.4 Rozměry s JTF-M
6

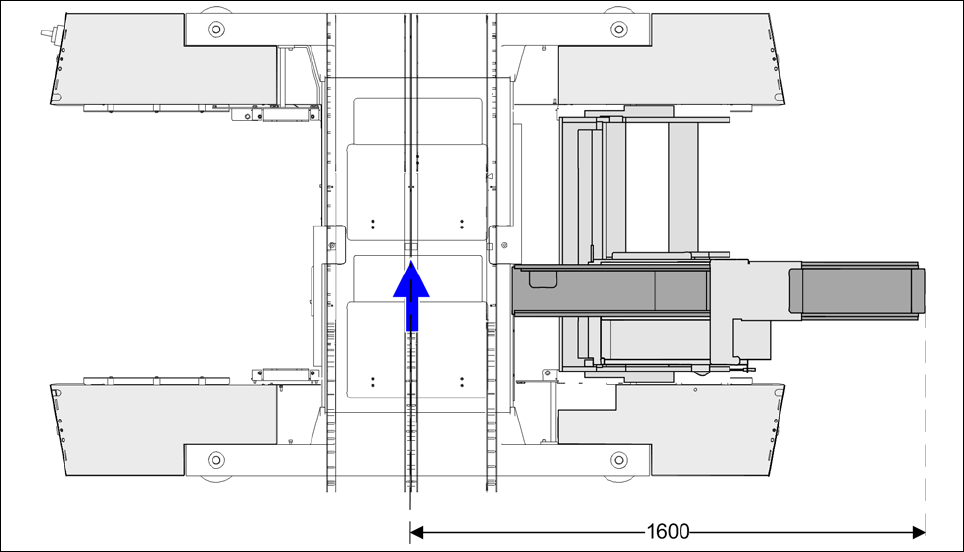

Obr. 6.5 - 2 Rozměry osazovacího automatu SX s měničem JTF-M
