3 Technické údaje a k onstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3.11 Vozík na součástky Od verze softwaru SR.713.1 Vydán í 12/2020 176 3 Obr . 3.1 1 - 6 St ů l na sou č ástky , pohled na p ř ední st…
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.11 Vozík na součástky
175
3.11.6 Stůl na součástky SIPLACE SX1/SX2
Podávací moduly se pokládají předním kluzným vedením na zasouvací pomůcku. Při zasouvání
zajedou vodítka podávacího modulu po vodicím profilu do dorazové lišty. Do centrovacího otvoru
na dorazové liště zapadne centrovací kolík „vpředu“ podávacího modulu X. Současně zapadne
uzamykací západka stolu na součástky na blokovací kladce podávacího modulu. Centrovací kolík
„vzadu“ na horní straně podávacího modulu zapadne do výřezu v centrovací liště.
3

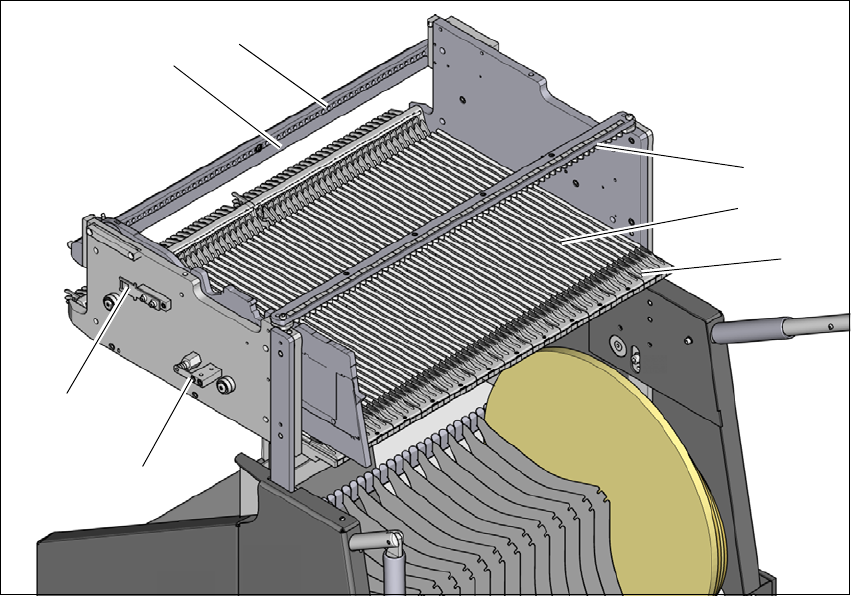

Obr. 3.11 - 5 Stůl na součástky, pohled na zadní stranu
(1) Vodítko
(2) Vodící profil (profil
Ω)
(3) Centrovací lišta k zachycení zadního centrovacího kolíku podávacího modulu X
(4) Dorazová lišta
(5) Centrovací otvory
(6) Jazýček ke spínání bezpečnostního spínače obvodu NOUZOVÉHO ZASTAVENÍ
(7) Blokování
(1)
(2)
(3)
(4)
(5)
(6)
(7)
3 Technické údaje a konstrukční skupiny Provozní návod SIPLACE SX1/SX2 edice V2 a V3
3.11 Vozík na součástky Od verze softwaru SR.713.1 Vydání 12/2020
176
3
Obr. 3.11 - 6 Stůl na součástky, pohled na přední stranu
(1) Západky
(2) Středící čep na stolu součástek
(3) Středící otvor na stolu součástek
(1)
(2)
(3)
Provozní návod SIPLACE SX1/SX2 edice V2 a V3 3 Technické údaje a konstrukční skupiny
Od verze softwaru SR.713.1 Vydání 12/2020 3.11 Vozík na součástky
177
3.11.7 Držák na přídavnou roli pásu pro stůl na součástky
3
Obr. 3.11 - 7 Držák na další roli pásu
(1) Držák na další roli pásu, č. výrobku 03075622-xx
(2) Upínací přípravek pro držák
Podávací moduly řady X mohou bez problémů zpracovávat pásy, pokud nejsou podávací modul
a role pásu vzájemně posunuté do strany více než o 60 mm. Pokud nelze kvůli stanovenému vy-
bavení dodržet maximální přípustné posunutí, doporučujeme použít držák na další roli pásu (
pol.
1
). Držák stačí zasunout do úchytu (pol. 2) a nastavit ho na vzdálenost menší než maximální pří-
pustné posunutí 60 mm. Vozík součástek má celkem 5 upínacích přípravků. Na každý držák lze
nasadit 2 role pásů, takže lze nad kontejner na pásy umístit až deset cívek průměru 19 " (483
mm).
max. 60 mm
(1)
(2)
