SM421 Maintenance Handbook
9
PART I
维护条件
1 2 3
4
5
6
7
PART I. 维护条件
维护用工具
1. Cleaning Kit(
材料编号
: J8100118A)
NO. 通称 用途
1 空气喷射器
吹掉
Camera
镜片表面上的灰尘。
2 刷子 清除供料器底座表面的晶片或异物。
3 小刷子
清除
Mirror
表面的灰尘。
4 棉棒
擦拭
Nozzle Holder
。
5 酒精
擦拭
Cover Glass
的表面。
6 干净的布
Mirror
或镜片上有异物而需要清扫时使用
7
Emboss
手套 清扫
Camera
或
Mirror
时使用
本设备维护时必须使用的Cleaning Kit将随机提供。
SM421 Maintenance Handbook
10
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
1
2
3
4
5
6
7
8

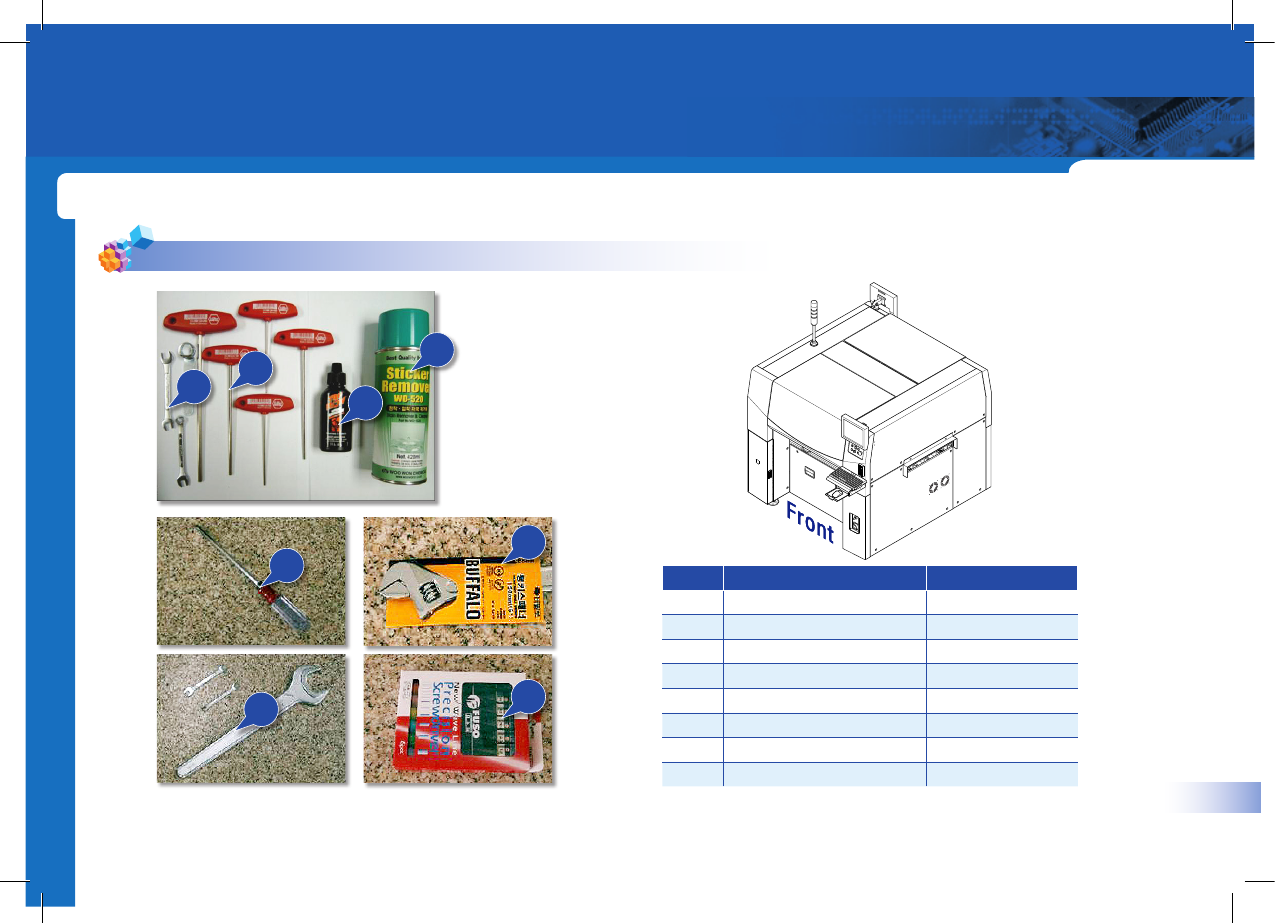

PART I. 维护条件
NO.
通称 物料 番號
1 7mm
扳手
J1700011
2 T
扳手
J9099034A
3
吸嘴用润滑油
J8001073A
4
喷射器
J8001072A
5
起子
J8001065A
6
活动扳手
J8001066A
7 46mm
板手
J1700028
8
精密螺丝起子组合
J1700015
2.
维护用工具
SM421 Maintenance Handbook
11
PART I
维护条件
PART I. 维护条件
维修检验事项
检验目录
Maintenance Referance
参照事项
周期
大类 小类 检验内容
Head
L/M Guide
清洁状态,清扫及注油
4.2.1
4 个月
Ball Spline
清洁状态,清扫
Spindle
的外观及注油
4.2.1
3 个月
Mirror Cam
清洁状态,清扫及注油
4.2.1
3 个月
Vacuum Filter/Spindle
清洁状态,更换
3.2.2
2 个月
Nozzle Holder Tube
外观状态
3.2.1
2 个月
Fly Camera Lens
清洁状态,清扫
3.1.2
每周
Flying Vision Mirror
清洁状态,清扫
3.1.2
每周
Nozzle Holder
弯曲与否
3.1.1
每周
Nozzle
清洁状态,清扫及注油
2.1
每日
X-Y Frame L/M Guide & Ball Screw
清洁状态,清扫及注油
4.2.2.1
2 个月
Conveyor
L/M Guide
清洁状态,清扫及注油
4.2.3.1
6 个月
Lead Screw
清洁状态,清扫及注油
4.2.3.1
2 个月
Stopper End
磨损状态
3.2.4.5
每月
Cylinder
动作状态
3.2.4.5
每月
Belt Tension
及磨损状态
3.2.4.1~3.2.4.2
每月
Sensor
动作状态及清扫
3.2.4.3~3.2.4.4
每月
ANC Cylinder
动作状态
3.2.4.5
每月
BUT Cylinder
动作状态
3.2.4.5
每月
Feeder Station Upper Plate
清洁状态,清扫
2.2
每日
Stage Camera
Cover Glass
清洁状态,擦拭
2.3.1
每日
Camera Lens
清洁状态,清扫
2.3.2
每日
Air
Head and machine main body
漏气检验
3.2.3
每月
Air Filter & Auto Drain
清洁状态,清扫及更换
3.2.3.2
每月
Setting air pressure
压力状态
3.2.3.1
每月
Cooling Fan
PC Fan
动作状态及清
扫
3.2.5.1
每月
Cover Fan
动作状态及清
扫
3.2.5.1
每周
other
Part of Panel Switch
动作状态
3.2.5
每月
Door Switch
动作状态
3.2.5
每月
Monitor/Mouse/Keyboard
动作状态
3.2.5
每月
Tower Lamp
动作状态
3.2.5
每月
Relay
动作状态
3.2.5
每月
Fuse
动作状态
3.2.5
每月
