SM421 Maintenance Handbook
39
PART VI
每月检验
[CH1]
TRAY
NEXT
PREVIOUS
LAN
MCCB
GROUND
INTERFACE
[CH2]
FEEDER
STOP
RESET
SELECT
FEEDER
CHANGE
ST
ART
READY
PART IV. 每月检验

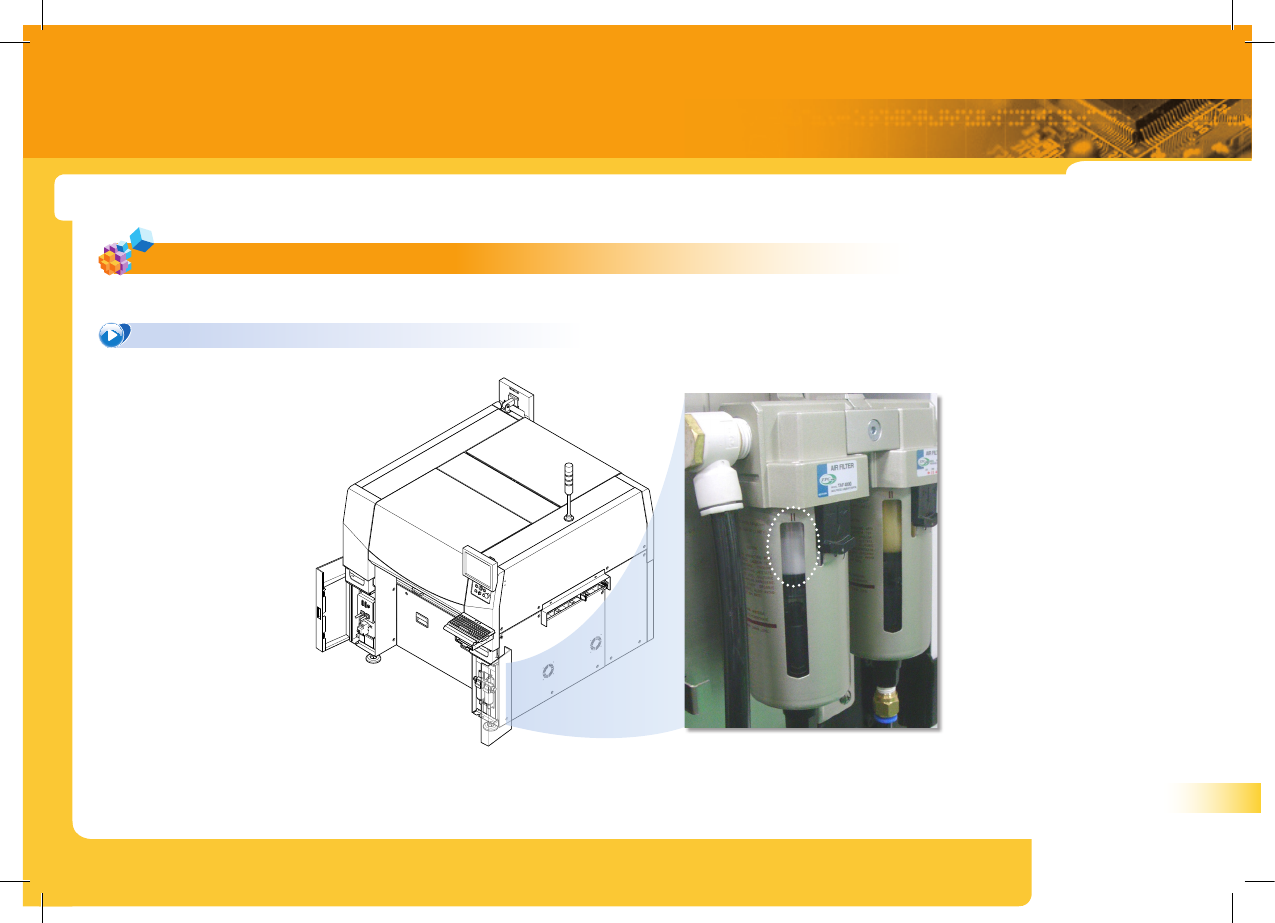

3. 确认Filter Element的变色与否
1.
检验事项
变色时更换
Filter Element
。
SM421 Maintenance Handbook
40
[CH1]
TRAY
NEXT
PREVIOUS
LAN
MCCB
GROUND
INTERFACE
[CH2]
FEEDER
STOP
RESET
SELECT
FEEDER
CHANGE
ST
ART
READY
PART IV. 每月检验

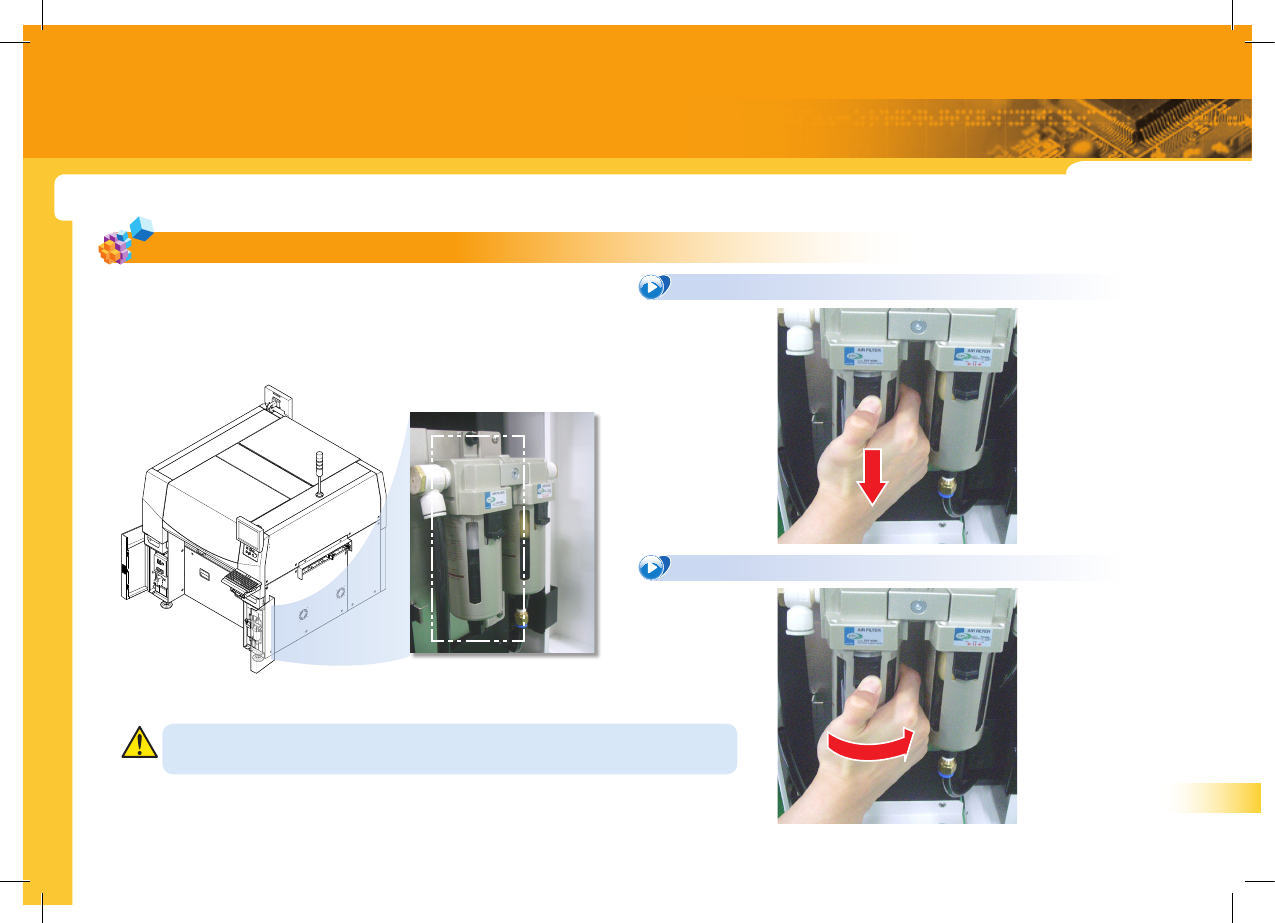

3. Mist Seperator
的
Filter Element
更换
1. 拉下设备后面Air Panel的Air Filter容器锁定按钮后，
2. 顺时针方向转动，分离容器。
更换Mist Seperator的 Filter Element时,请务必切断空压后执行作业
注 意
SM421 Maintenance Handbook
41
PART VI
每月检验

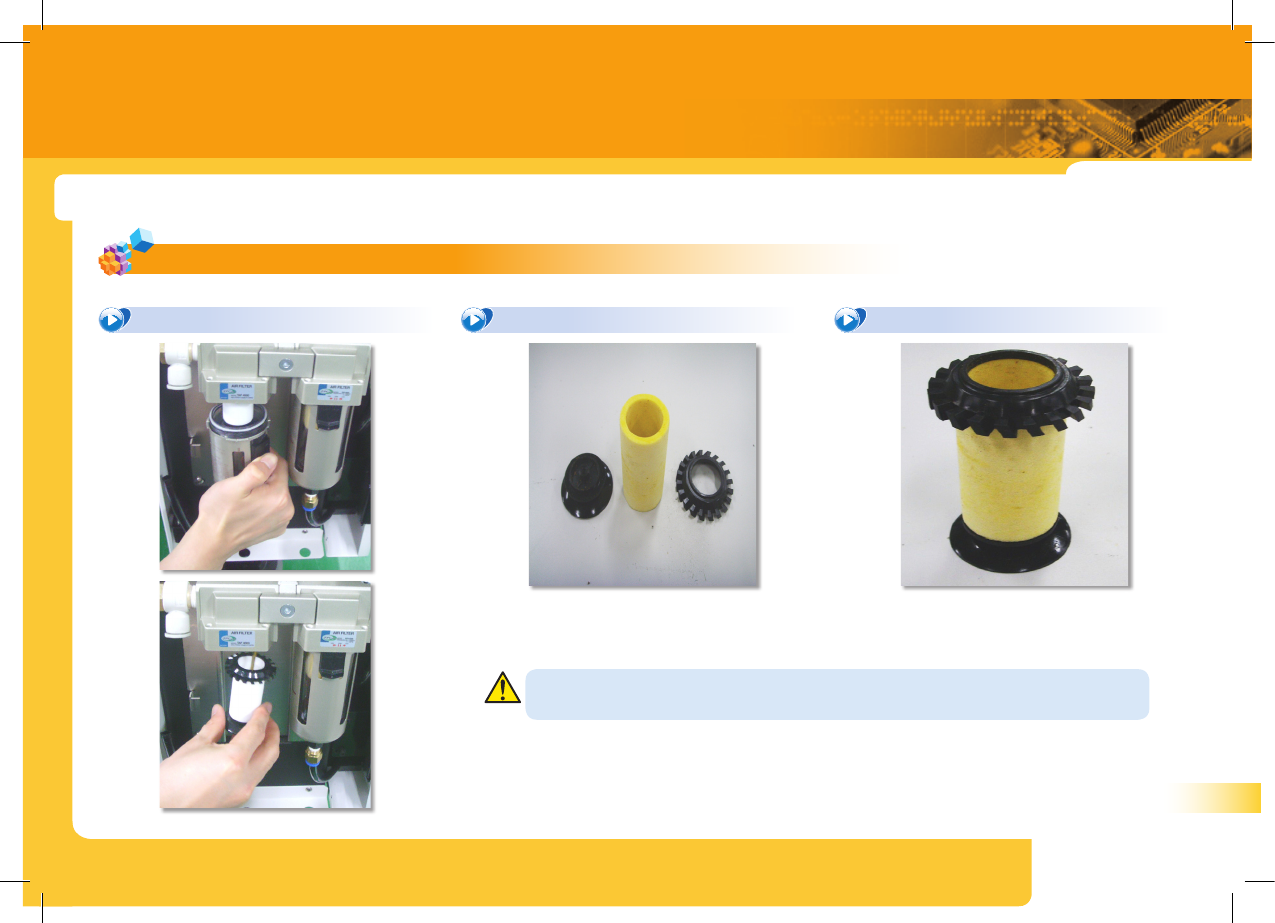

Air Filter 或 Filter Element更换时， 请必须在掐断空压后进行作业。
注 意
3. Filter Element Ass’y分离 5. Filter Element更换后重新组装4. 从Filter Element Ass’y分离出Filter
Element
2. Air Filter Element
更换
PART IV. 每月检验
按照卸载的逆方向组装
