SM 4 21 M a in te n an ce H a nd bo o k 8 P ART I. 维护条件 區分 说明 主 气压 0.45~0.7 Mpa 副 气压 0.45~0.55 Mpa 压缩气用量 最大 260 NL/min 干燥空气 大气露点 -17 ℃ 或 以下 區分 说明 备注 Capacity 5.0 KV A Frequency 50/60Hz Phase 3 Phase Connection Y -Y Rated…
SM421 Maintenance Handbook
7
PART I
维护条件
PART I. 维护条件
Head Assembly
的后面移动
UF20TBH
NOISE FILTER
RATING: 450V20A
CAN FEEDER EXTENSION BOARD
15
17
19
21
23
25
27
29
31
33
35
37
14
16
18
20
22
24
26
28
30
32
34
36
13
12
11
10
9
8
7
6
5
4
3
2
1
LC1D096BD
LC1D096BD
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SM321
1
2
3

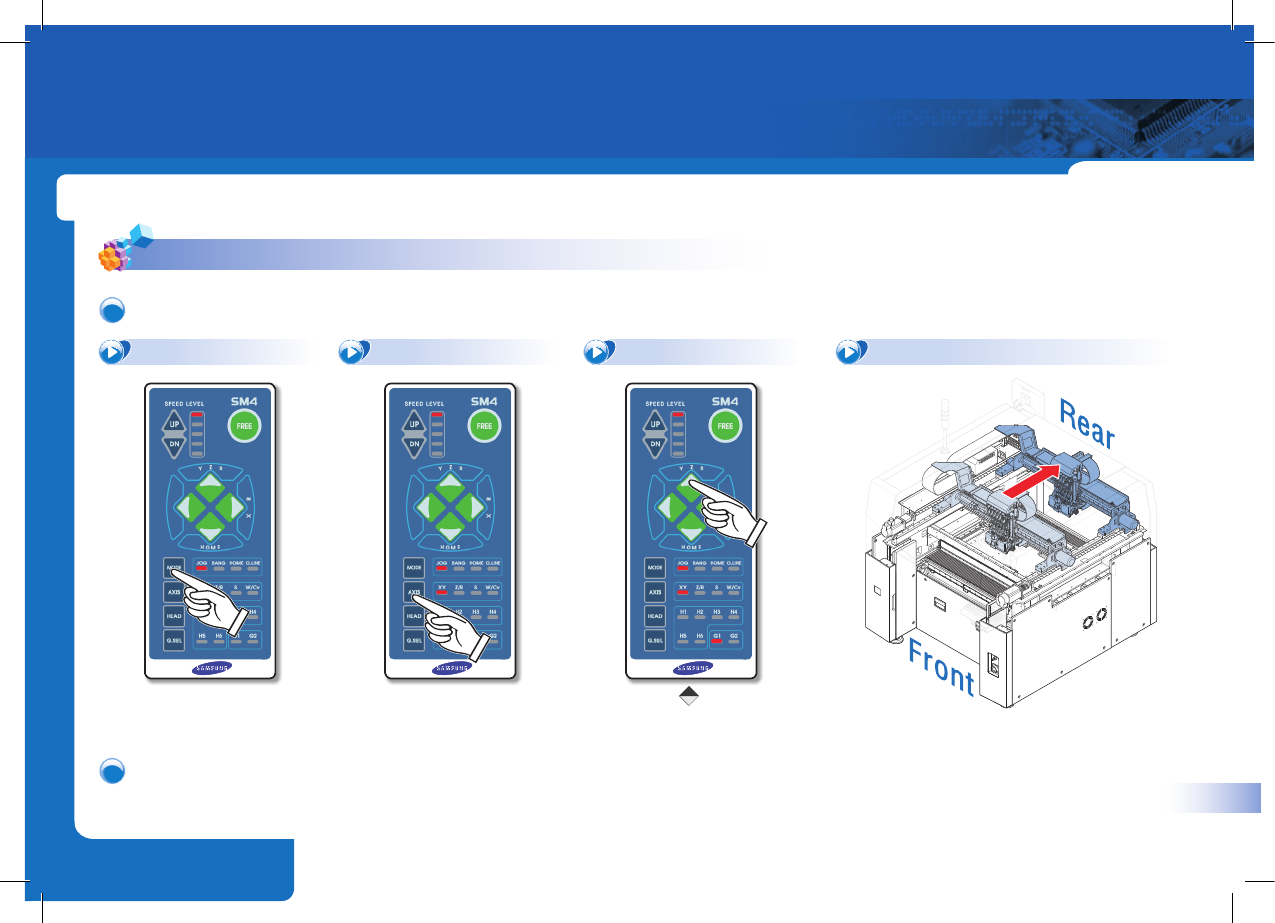

1. 按‘MODE’按钮 3. 按‘HOME’按钮2. 按‘AXIS’按钮
Head Assembly的后面移动
1
Head Assembly
的后面移动
SM321
1
2
3
SM321
1
2
3
转换成 Motor Free方式
2
参照
<Part1>
的“维修前共同执行程序”中
‘Motor Free’
部分第5页
按
‘JOG’
选择XY 按‘ ’按钮
移动到所要位置为止一直按键
SM421 Maintenance Handbook
8
PART I. 维护条件
區分 说明
主 气压
0.45~0.7 Mpa
副 气压
0.45~0.55 Mpa
压缩气用量
最大
260 NL/min
干燥空气
大气露点
-17
℃ 或 以下
區分 说明 备注
Capacity 5.0 KVA
Frequency 50/60Hz
Phase 3 Phase
Connection Y-Y
Rated Primary
Voltage
AC200V±18V
AC208V±19V
AC220V±20V
AC240V±22V
AC380V±25V
AC415V±28V
Based on factory setup (AC
220 V±20V) unless otherwise
required
區分 说明
运行时
温度
+10
℃
~ +35
℃(适当温度)
湿度
30%~80%RH
以下
(
非结冰状态
)
70%RH
以下
(+30
℃以上,非结冰状
态
)
搬运或存放时
( 设 备 运 行 以
外的状态)
温度
-10
℃
~ +60
℃
湿度
10%~90%RH(
非结冰状态
)
+30
℃以上(濕球溫度
+30
℃以下,非
结冰状态)

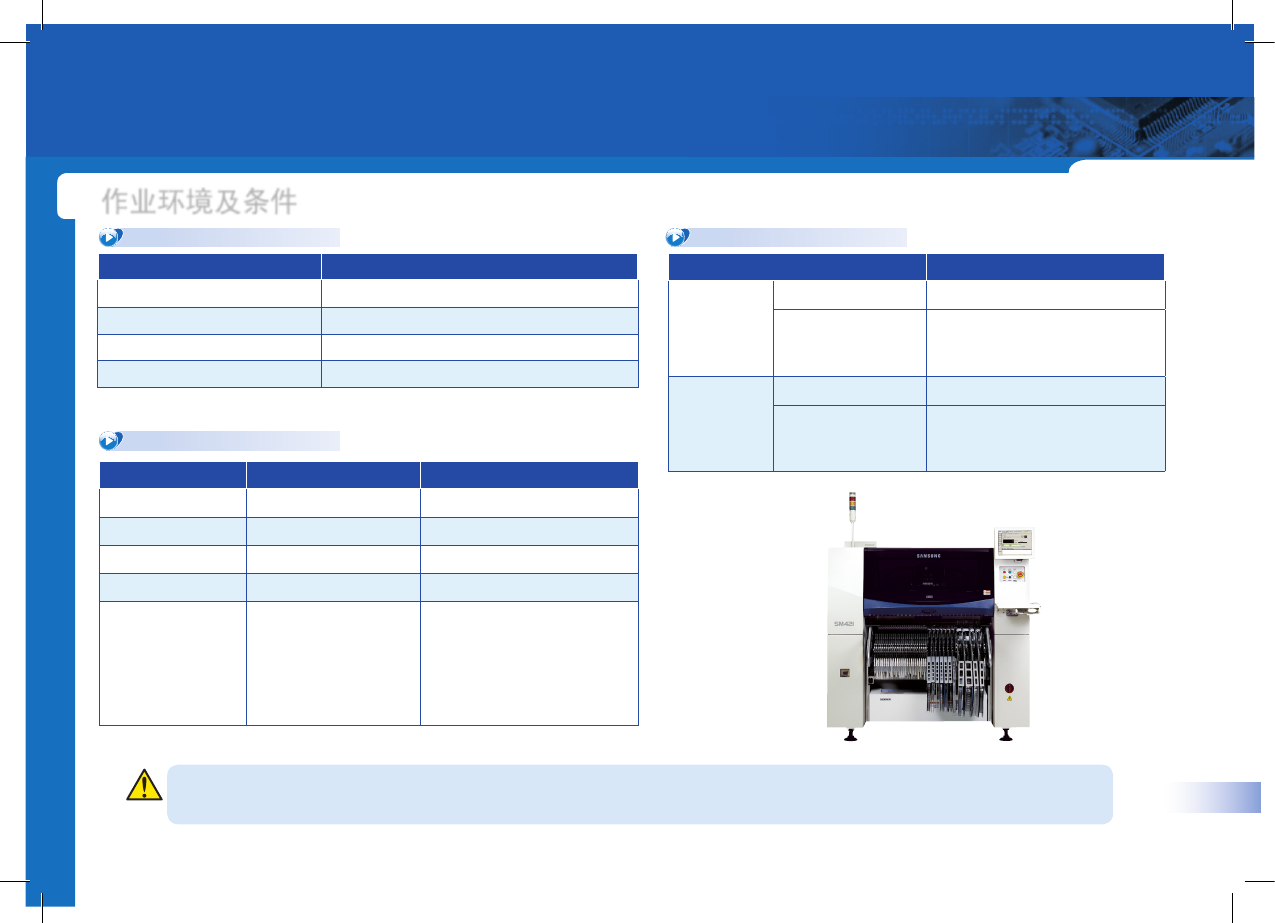

作业环境及条件
1. 对压缩气的要求事项
2. 对电源的要求事项
3. 环境条件
如果未使用指定规格的电压或错误变更电源输入，可能导致火灾或电击死亡。
变更电源输入操作必须由经过专门培训的维护修理管理人员或我方授权指定的C/S人员进行。
警 告
SM421 Maintenance Handbook
9
PART I
维护条件
1 2 3
4
5
6
7
PART I. 维护条件

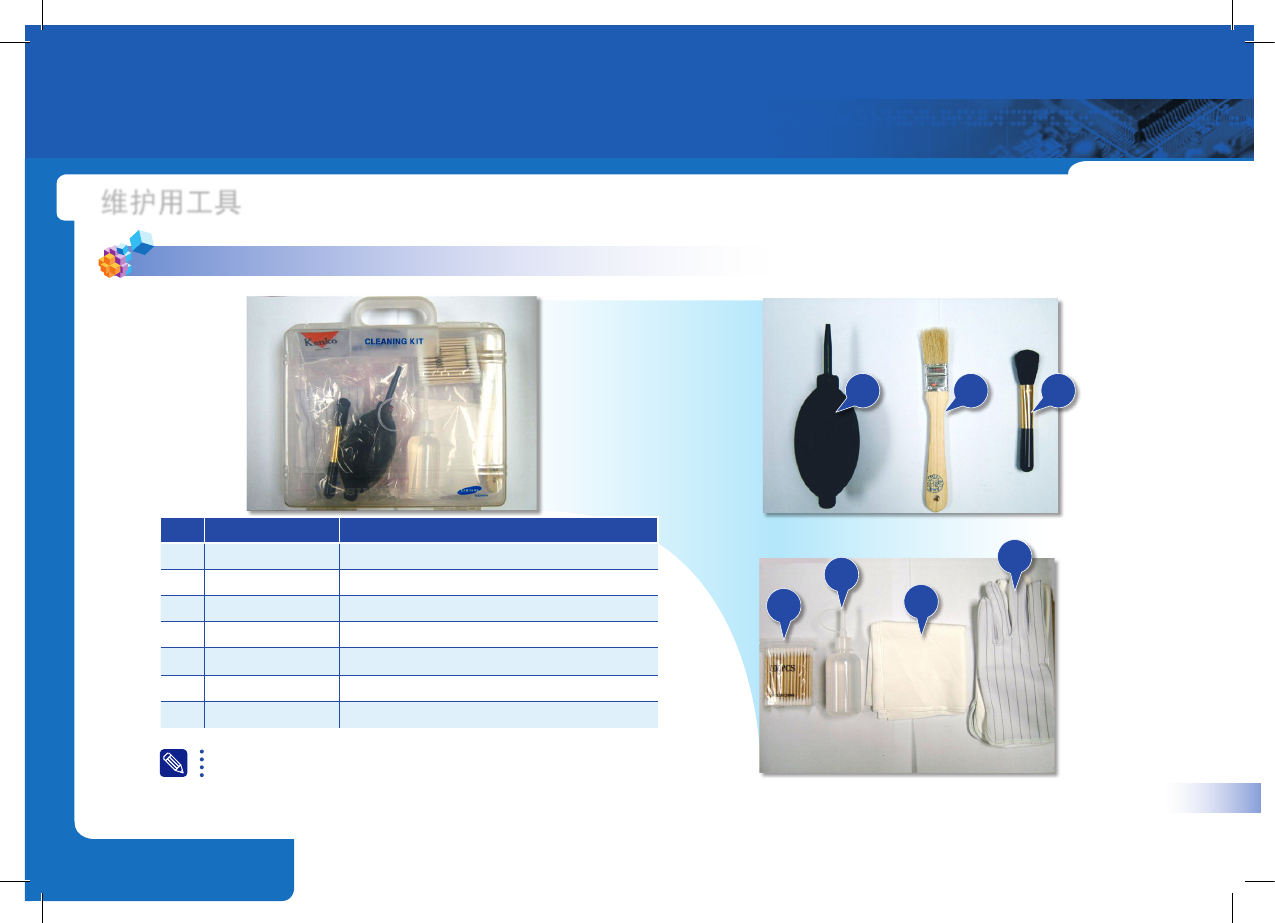

维护用工具
1. Cleaning Kit(
材料编号
: J8100118A)
NO. 通称 用途
1 空气喷射器
吹掉
Camera
镜片表面上的灰尘。
2 刷子 清除供料器底座表面的晶片或异物。
3 小刷子
清除
Mirror
表面的灰尘。
4 棉棒
擦拭
Nozzle Holder
。
5 酒精
擦拭
Cover Glass
的表面。
6 干净的布
Mirror
或镜片上有异物而需要清扫时使用
7
Emboss
手套 清扫
Camera
或
Mirror
时使用
本设备维护时必须使用的Cleaning Kit将随机提供。
