SM421 Maintenance Handbook
12
维修项目
推荐清洗液
喷射用圆瓶
空气喷射器 干净的布
内径疏通用别针
Air Gun
酒精
刷子或小刷子
吸嘴用润滑油
2mm L
扳手

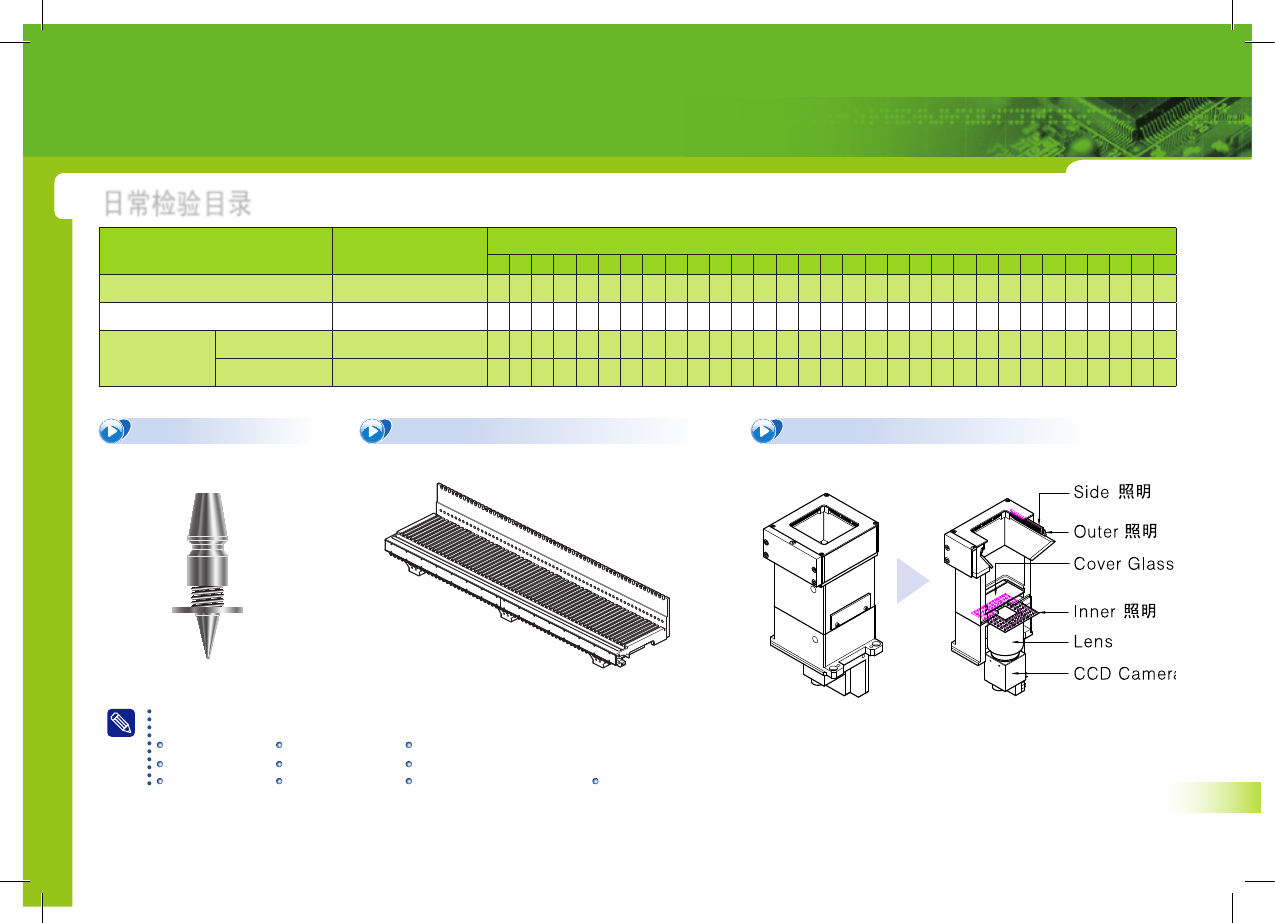

PART II. 日常检验检验
本部分介绍对 Nozzle, Feeder Station, Stage Camera等日日检验项目的维护方法。
日常检验目录
项目 检验及措施事项
检验目录
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
Nozzle
清洁状态,清扫及注油
Feeder Station
清洁状态,清扫
Stage Camera
Cover Glass
清洁状态,擦拭
Camera Lens
清洁状态,清扫
1. Nozzle 3. Stage Camera/斷面圖2. Feeder Station
SM421 Maintenance Handbook
13
PART II
日常检验
1.
吸嘴排除
PART II. 日常检验检验
吸嘴检验事项
1.点击MMI的 <放下所有吸嘴>按钮
参照
<PART I>
的
‘
维护前共同执行程序
’
中
‘Head Assembly
的前
面移动
’
部分
3. 开ANC的开关阀
2. Head Assembly的前面移动
参照
<Part1>
的
“
维修前共同执行程序
”
中
‘Motor Free’
部分第5页
4. 转换成Motor Free方式
SM421 Maintenance Handbook
14
2.
吸嘴清扫
清除吸嘴内径
1
Air gun
残存异物
(solder paste 等)
内径疏通用别针
供压喷射方向
Air gun
别针插入
方向
一分钟后
1. 喷射推荐的洗净液 2. 气枪空压喷射 3. 插入内径疏通用别针(清除异物)
PART II. 日常检验检验
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。请在使用风枪时戴上保护眼镜。
注 意
