SM 42 1 Ma int en an ce Ha nd bo ok 64 P ART V . 注油及其他检验事项 检验事项 事项 1. 宽度调节用 Lead Screw , LM Guide 注油 传送轨道注油 P C B I N P C B O U T B A Entry LM Guide Exit LM Guide 注油前用干净抹布擦拭灰尘和污渍。 1. 调节传送轨宽度 ① 选择 'PCB 编辑 ' 菜单 ②…
SM421 Maintenance Handbook
63
PART V
注油及其他检验事项
PART V. 注油及其他检验事项检验事项事项
4. 使用润滑脂注油器通过Y轴Guide Block的 Grease Nipple(B) 注入润滑脂 5. 使用润滑脂注油器通过Y轴 Ball Screw的 Grease Nipple(C)注入润
滑脂
3. Y
轴
Ball Screw
注油
SM421 Maintenance Handbook
64

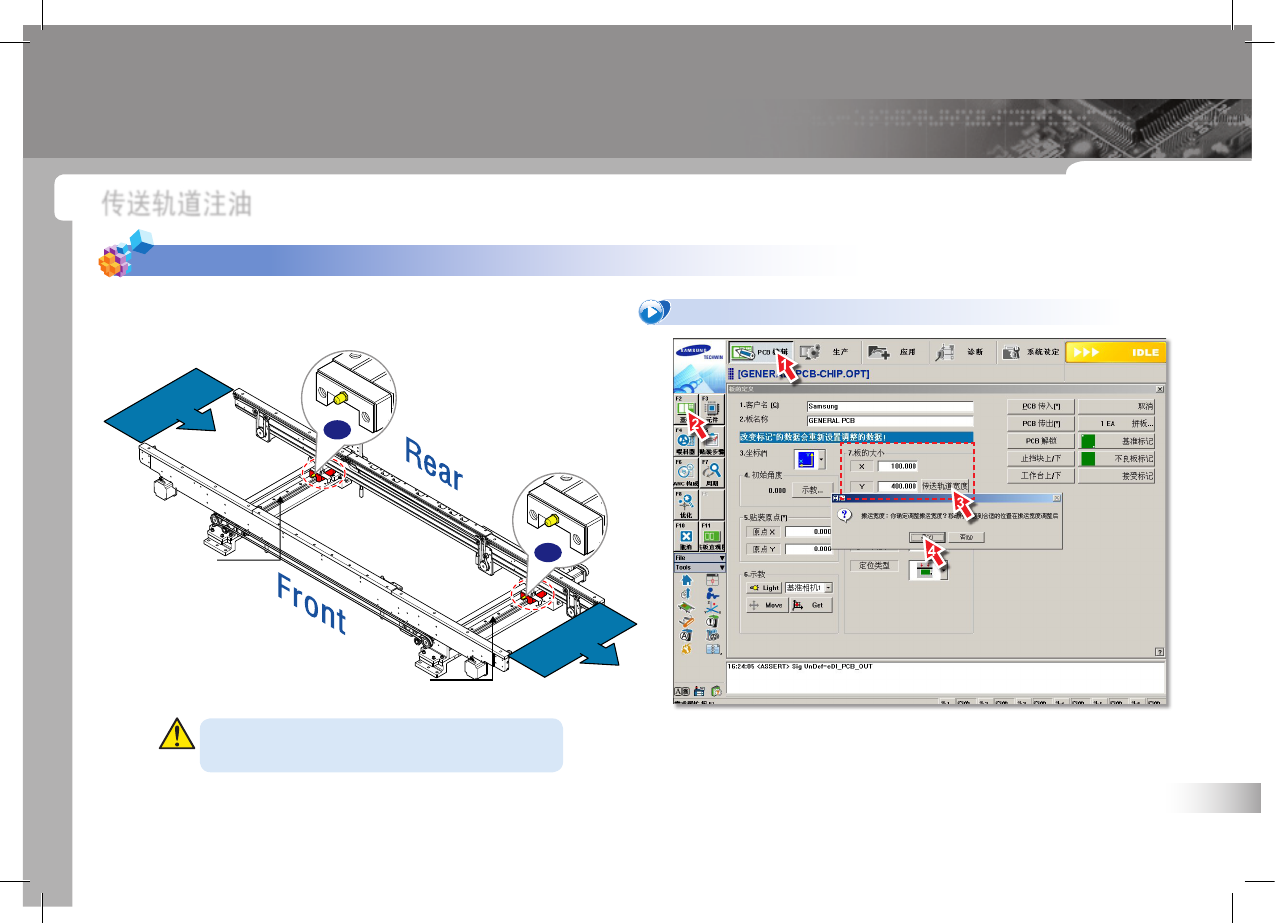

PART V. 注油及其他检验事项检验事项事项
1.
宽度调节用
Lead Screw, LM Guide
注油
传送轨道注油
P C B I N
P C B O U T
B
A
Entry LM Guide
Exit LM Guide
注油前用干净抹布擦拭灰尘和污渍。
1. 调节传送轨宽度
① 选择
'PCB
编辑
'
菜单 ② 选择
'
基板
'
子菜单
③
<7.
板的大小
>
领域输入Y方向最大值
'
400
'
后,点击
<
传送轨道宽度
>
按钮
④ 点击
<
确认
>
按钮
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注 意
SM421 Maintenance Handbook
65
PART V
注油及其他检验事项
PART V. 注油及其他检验事项检验事项事项
1.
宽度调节用
Lead Screw, LM Guide
注油
2. Head Assembly的后面移动
3. 转换成Motor Free方式
参照
<PART I>
的
‘
维护前共同执行程序
’
中
‘ Head Assembly
的后面移动
’
部分
第7页
参照
<Part1>
的
“
维修前共同执行程序
”
中
‘Motor Free’
部分第5页
4. 利用 brush 在Lead Screw涂Grease
P C B IN
P C B OUT
Entry Lead Screw
Exit Lead Screw
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注 意
5. 使用润滑脂注油器，通过Entry, Exit部LM Guide Block的Grease
Nipple(A)(B)注入润滑脂
40mm
400mm
SM321
1
2
3
6. 为了使润滑脂全体均匀分布，从输送机的最小幅(40mm)至最大幅
(400mm)往返3-4次
- 该型号为选项时的最大幅度是510mm
