注油状态检验目录
(Check List)
PART V. 注油及其他检验事项检验事项事项
项目
Lubricant Type
(製造會社)
Method
周期
Check List
月
1 2 3 4 5 6 7 8 9 10 11 12
Head
L/M Guide EP2 (SHELL)
涂 4个月
Ball Spline EP2 (SHELL)
涂 3个月
Mirror Cam EP2 (SHELL)
涂 3个月
X-Axis
L/M Guide AFC (THK)
注入 2个月
Ball Screw EP2 (SHELL)
注入 2个月
Y-Axis
L/M Guide AFC (THK)
注入 2个月
Ball Screw LR3 (NSK)
注入 2个月
Conveyor
Lead Screw G-142K (Kanto Kasei)
涂 2个月
L/M Guide Rail EP2 (SHELL)
涂 6个月
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注 意
干净的布
注油枪 小型
Pyoundo
刷
Pyoundo
刷
维修项目
Grease : EP2, AFC, LR3, G-142
本部分介绍设备的注油方法、消耗品的更换周期、噪音检验等。
SM421 Maintenance Handbook
57
PART V
注油及其他检验事项

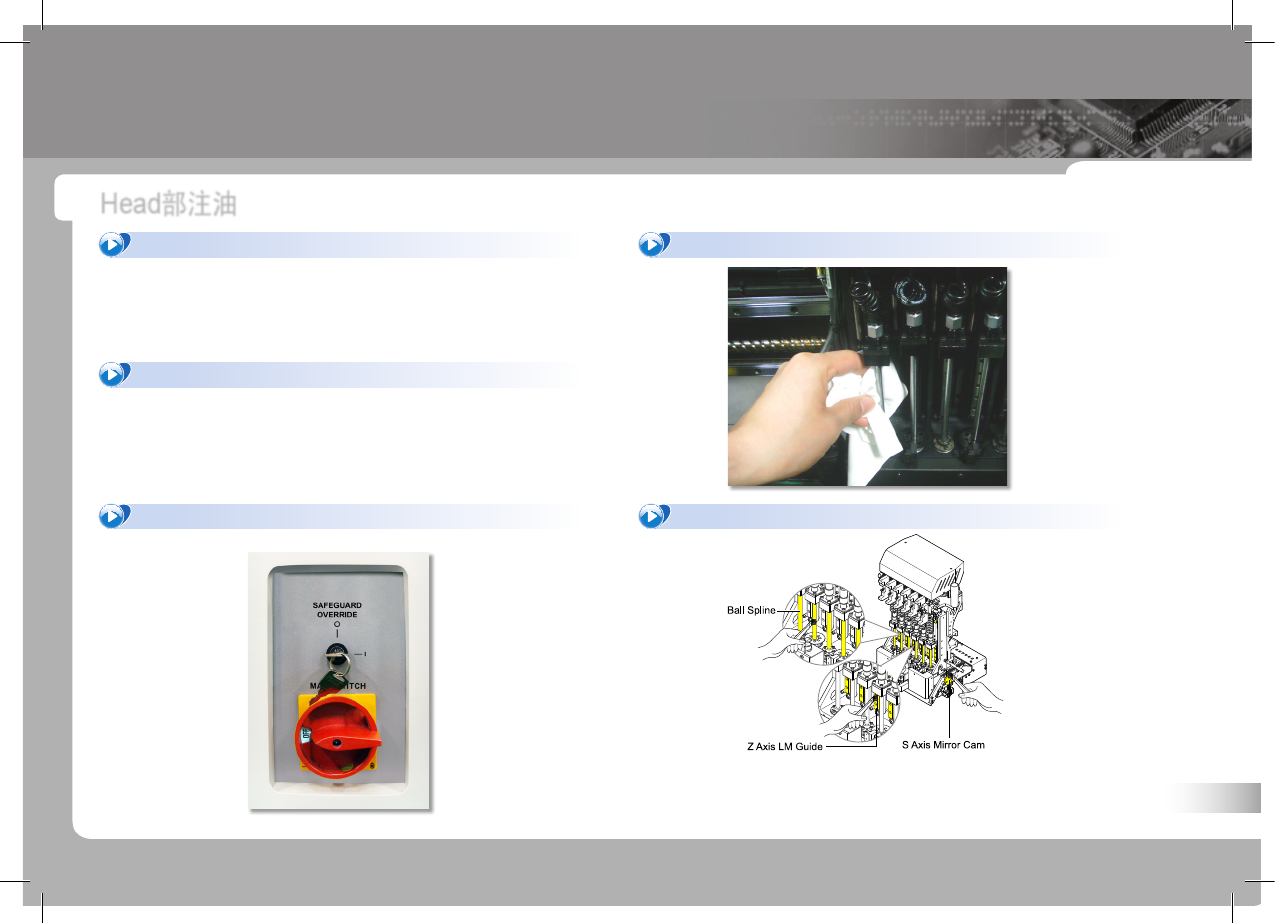

Head
部注油
PART V. 注油及其他检验事项检验事项事项
<参照
<Part1>
的
“
维修前共同执行程序
”
中
‘Motor Free’
部分第5页
参照
<PART I>
的
‘
维护前共同执行程序
’
中
‘Head Assembly
的后面移动
’
部分第
7页
1. Head Assembly的后面移动
2. 转换成Motor Free方式
3. Main开关OFF
4. 用干净抹布清除污渍后，
5. 利用小 brush 涂Grease
