13-4
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
<计划生产数量> 编辑框
设置需要进行整体作业的PCB数量。该值变成0后，停止生产。
<复位> 按钮
完成作业的PCB数”0”初始化。
<布置状态> 领域
表示有关PCB数据。 以图表的形式表示PCB投入到输送机的情况，以百分比的
形式表示PCB的作业进程。
<总步骤> 选项按钮
表示全部步骤数量。
<总循环> 选项按钮
表示全部周期数量。
<全部排列> 选项按钮
表示多片PCB的全部单片数量。
<Operation Option> 领域
作业中可选择执行的功能。
<PCB停止> 校验框

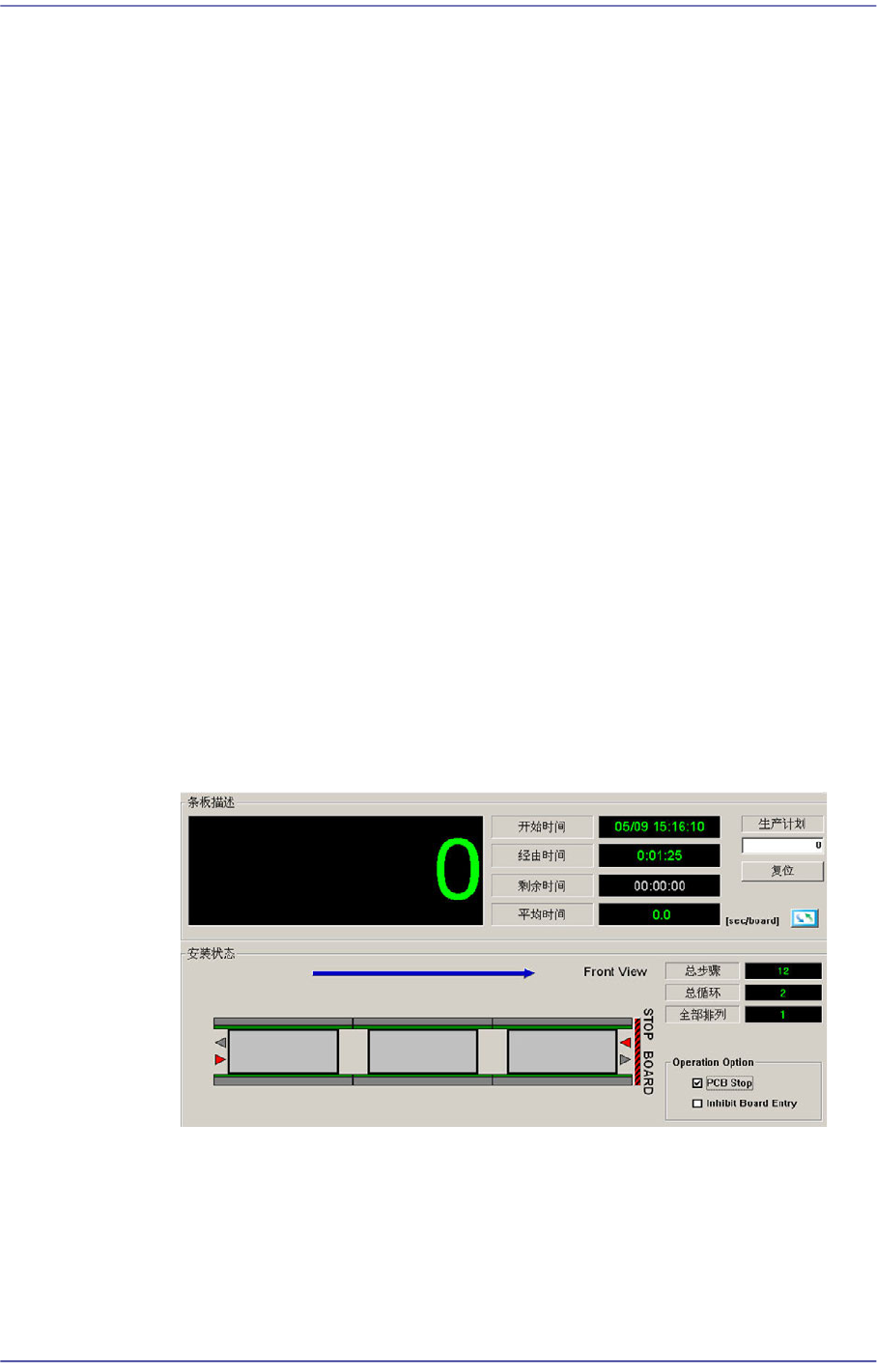

操作中选择此功能则对当前贴装领域的PCB完成贴装作业后暂停(PAUSE)
设备。 然后，显示如下画面。
在"RUN_RDY"状态下设备的停止不包含在设备的停止Count。
点击<PCB Stop>按钮设备暂停后如果要重启操作则先点击<PCB Restart>按
钮后再点击'START'按钮。
<Inhibit Board Entry> 校验框
防止PCB从前工序的设备或上一个区段自动投入输送带。利用本功能设备
暂停时设备状态转换成"RUN_RDY"。
13-5
Production Setup
在"RUN_RDY"状态下设备的停止不包含在设备的停止Count。
<One Time Skip> 按钮
仅限搬入到设备的新PCB不限时贴装可进行跳越。 选择此功能则检查当前选定
的head喷嘴槽中插入的喷嘴类型。要激活本功能需要另外的设定，如要使用本
功能请与本公司CS联系。
如果要使用该功能应该满足以下条件。
不使用Bad Mark的Array PCB中‘Work’设定的小型PCB(Substrate)
在‘PCB Array’对话框中已设定要适用‘One-Time-Skip’功能的小型
PCB(Substrate)。
完成PCB文件的Download
满足以上条件选择Product 菜单的‘Start’辅助菜单或‘Cont.’辅助菜单后适用
‘One-Time-Skip’功能执行贴装作业。

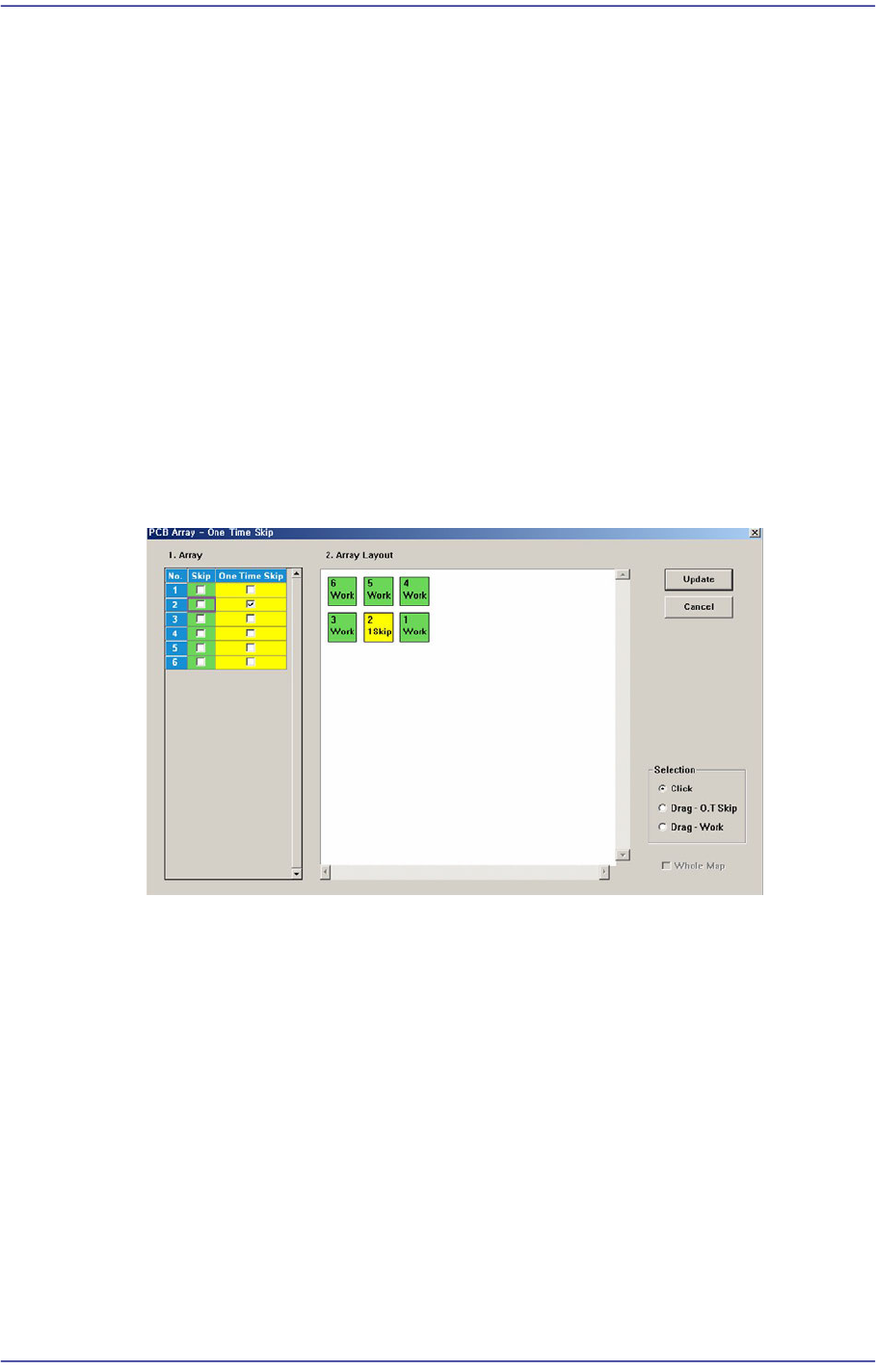

点击此按钮则显示以下对话框。
<1. Array> 领域
可对Array PCB内的小型PCB设定作业与否。
<No> 列
是指Array PCB内的各小型PCB，生成数与小型PCB数相等。
<Skip> 列
此列中选择的小型PCB在贴装作业时不进行贴装作业可以跳越，把<2.
Array Layout>领域中显示的小型PCB的设定状态设置成‘Skip’。
<One Time Skip> 列
在不使用Bad Mark的Array PCB中，对设定为‘Work’的小型PCB仅限搬
入到设备的新PCB不限时进行贴装使之可跳越过去。
为了使用‘One-Time-Skip’功能选择相应的小型PCB后请在‘Product
13-6
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
Monitor’tap对话框中点击<One Time Skip>按钮。
<2. Array Layout>领域
在此处可利用鼠标选择Array PCB内的小型PCB，显示小型PCB当前设定的
作业有无状态。
<Selection>选框领域
【Work-工作，Skip-不工作】
<Click>选框
选择该选框的状态下用鼠标拖动PCB Array Layout画面上显示的小型
PCB，则被选定的小型PCB的状态变更为'Work'状态。一次选择多个小
型PCB时使用。
选择Work状态的小型PCB则变更为Skip状态,选择Skip状态的小型PCB
则变更为成Work状态。
<Drag-Skip> 选框
选择此选项后用鼠标选择PCB Array Layout对话框中显示的小型PCB，
则被选定的小型PCB设置状态变更为'Skip'。 一次选择多个小型PCB时
使用。
<Drag-Work> 选框
选择此选项后用鼠标选择PCB Array Layout对话框中显示的小型PCB，
则被选定的小型PCB设置状态变更为'Work'。一次选择多个小型PCB时
使用。
适用‘One-Time-Skip’功能的PCB在‘Product Monitor’tap对话框中黄色的四
角型显示在PCB上。
