14-12 Multi-Functional Placer SM482(L) PLUS Administrator’s Guide <Manual T ools> 点击此按钮与图标菜单中选择 图标拥有相同功能， 执行 “ 手动控制 ” 对话 框。 下面是为了利用飞行相机检查贴片头上是否安装了吸嘴而校正 (Calibration)Z 轴 和 Mirror 轴的位置、 吸嘴 识别条件和照明条件的步骤。 从贴片头 mirror…
14-11
Machine Calibration
<贴片头上安装了吸嘴时>
<贴片头上没有安装吸嘴时>
14-12
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
<Manual Tools>
点击此按钮与图标菜单中选择 图标拥有相同功能，执行 “ 手动控制” 对话
框。
下面是为了利用飞行相机检查贴片头上是否安装了吸嘴而校正(Calibration)Z轴
和Mirror轴的位置、吸嘴识别条件和照明条件的步骤。从贴片头 mirror示教到
Light Count示教为止，依次进行;
贴片头mirror示教(Head Mirror Teaching)
默认值为18。 因系统不同而不同。
1) 在View菜单选择 执行“Position”。
2) 在Nozzle Check TAP对话框单击<手动操作>按钮，执行“ 手动控制”对
话框。
14-13
Machine Calibration

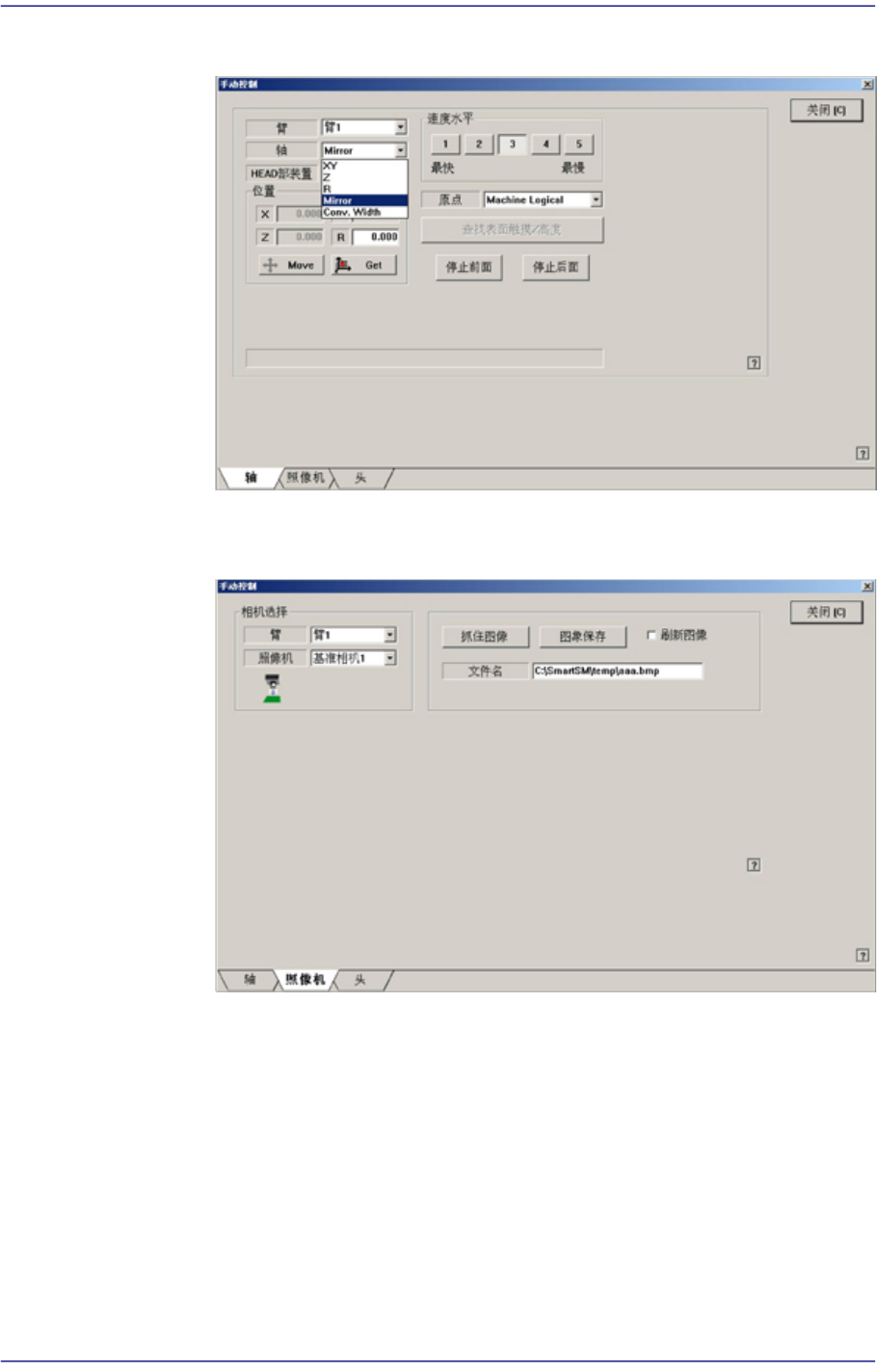

3) 在Axis TAP对话框的<轴>组合框选择Mirror。
4) 在Camera TAP对话框中选择与进行吸嘴安装检查的Head相对应的
Camera。
5) 利用Teaching Bo移动Mirror轴，使该 Camera的LED中央下端位于
SMVision’窗口 屏十字线下端的第四个刻度。
