14-69
Machine Calibration

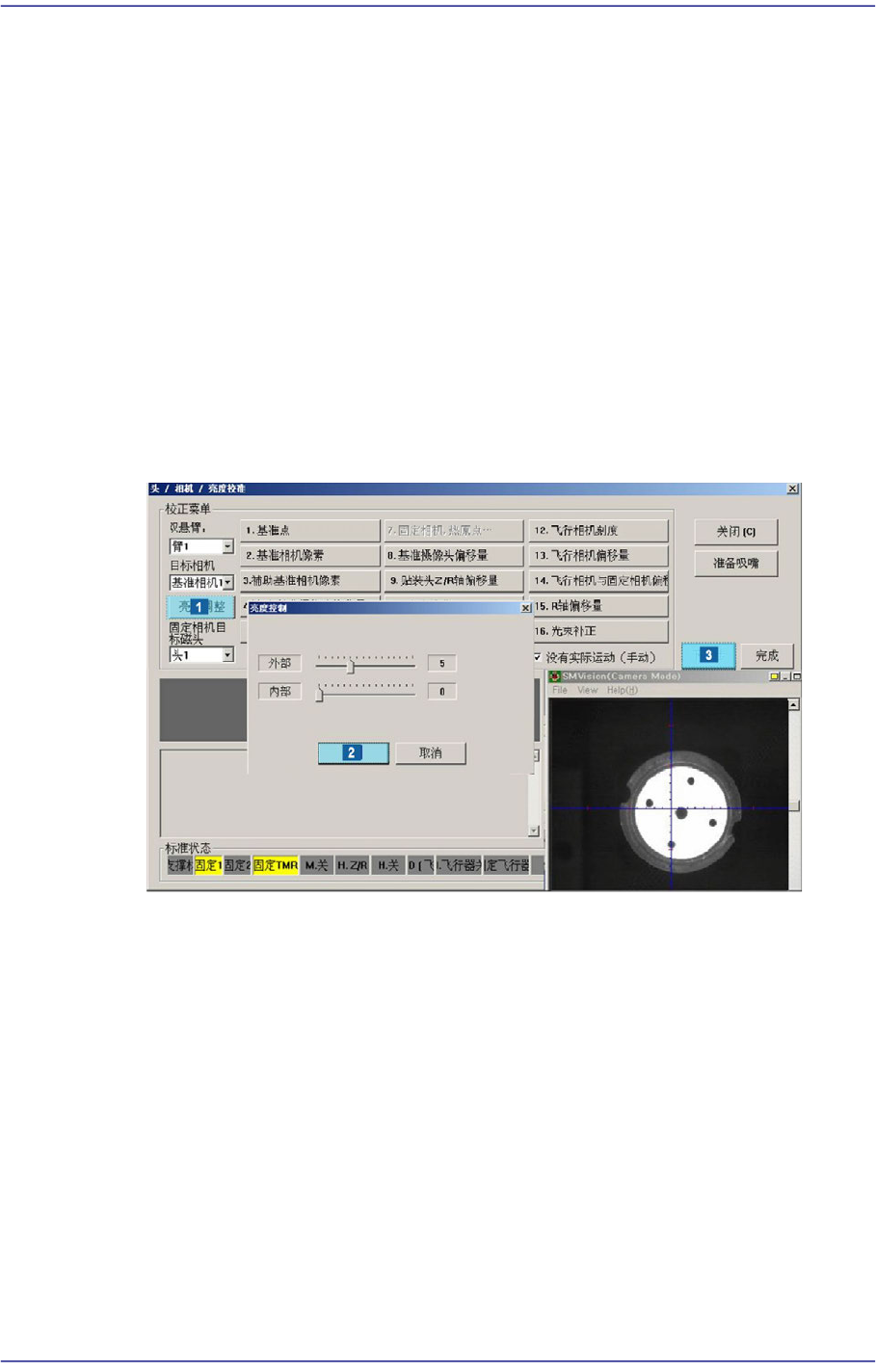

4. 显示“下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手动
粘贴工具到首部。” 消息。在磁头1号的吸嘴支架上手动安装 CNT20吸嘴后点击
<下个>按钮。
5. 显示“移动到中心位置[固定1]摄像。移动，点击[下一步]。”. 为了Head
Assembly移动到 固定相机1的中心请点击<下个>按钮。此时在 <目标摄像>组
合框中选择 “固定相机1”点击<亮度>按钮，在 “亮度控制” 对话框中SMVision
窗显示的 CNT20吸嘴后点击上的 Ficucial Mark明显为止调整照明亮度。
6. 显示 “排列高度上升，镜像关闭移动，点击[下一步]” 消息。 请点击<下个>按
钮。
7. 那么, Head 1上升到飞行相机的 Align 高度，关闭 Mirror。还有在消息窗显示“准
备标准。对于标准，点击[下一步]” 消息 。 此时点击<亮度>后在 “亮度控制”
对话框中 SMVision窗显示的CNT20吸嘴上的 Fiducial Mark明显为止调整照明
亮度后点击<下个>按钮。
8. 自动执行校正后。结束校正则如下图显示结果值。
9. 请按照对磁头1的校正方法，从 Head 2~6号执行校正。

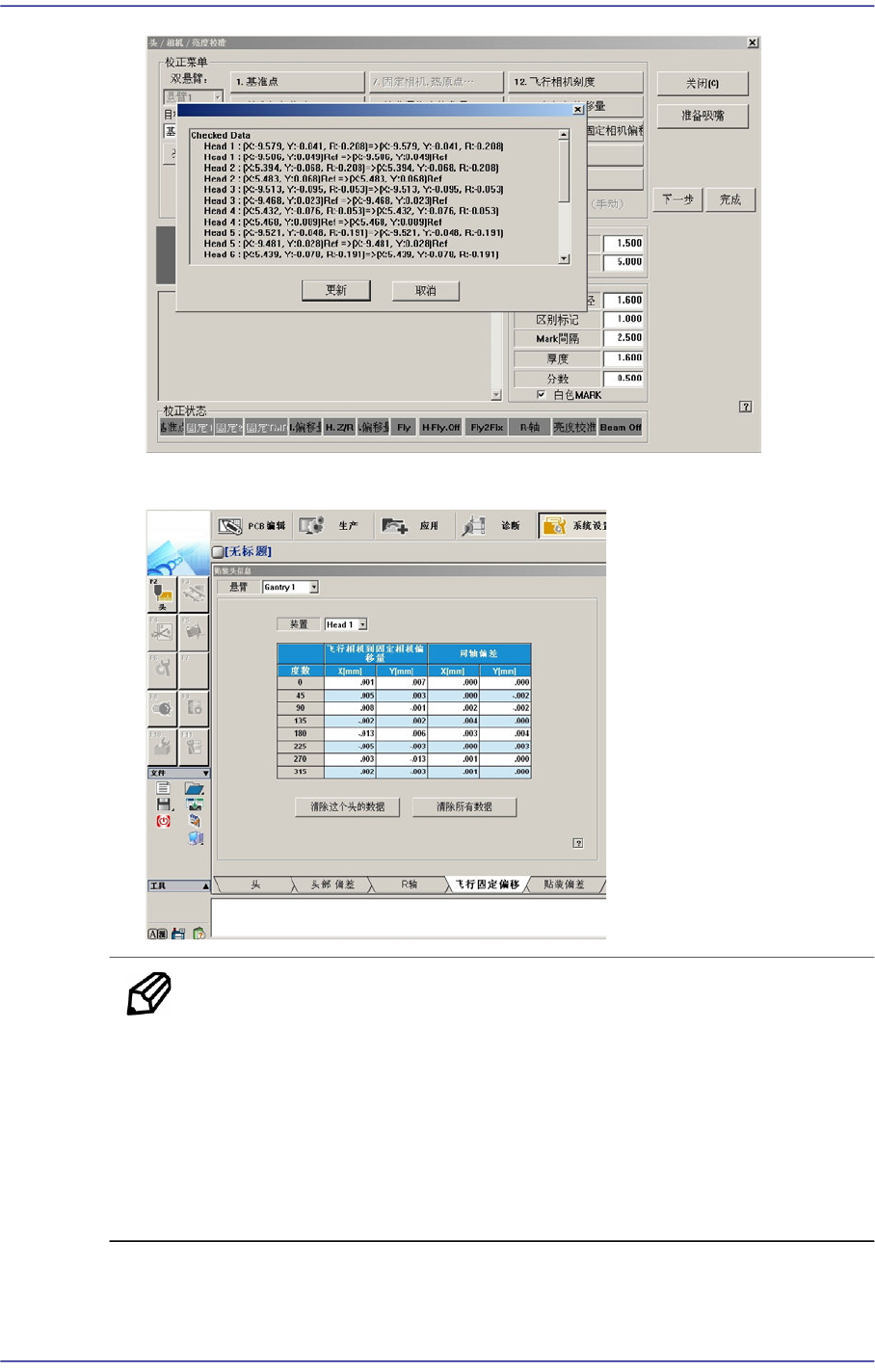

10. 对所有磁头正常完成 Calibration 次序，则如下图显示结果值。 要在设备中适用
校正值请点击<确定>按钮。
14-70
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
11. 结果值可在Fly-Fix Offset对话框中确认。
备 注 Fly to Fix Offset 的校正基准值如下。
Offset X : -0.050 ~ 0.050(mm)
Offset Y : -0.050 ~ 0.050(mm)
Fly Runout Offset 的校正基准值如下。
Offset X : -0.020 ~ 0.020(mm)
Offset Y : -0.020 ~ 0.020(mm)
14-71
Machine Calibration
14.3.7.10. R-Axis Offset Calibration
R轴的识别角度和贴装角度不相同时，因为通过Vision不能完全补正R轴的误差，因
此下降贴装精度。
因此R轴的Motion用数据的方式补正近似值，为了最小化此误差执行R-Axis Offset
校正。
为了执行此Calibration要使用CNT20吸嘴。
下面是 R-Axis Offset 的校正步骤。
1. 点击<准备吸嘴>按钮，在 ANC1号孔中插入CNT20吸嘴。
2. 选择<自动下一步> 校验框后，点击<15. R-Axis Offset> 按钮，则对选择的
Gantry自动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各Head手动插入吸嘴，
并点击<下个>进入下一个阶段。
不选<自动下一步> 或<没有实际运动（手动）>中的任何校验框的状态下执行
校正时，虽然对当前被选的Head自动更换吸嘴，但要点击<下个>按钮才能执行
下一个阶段。

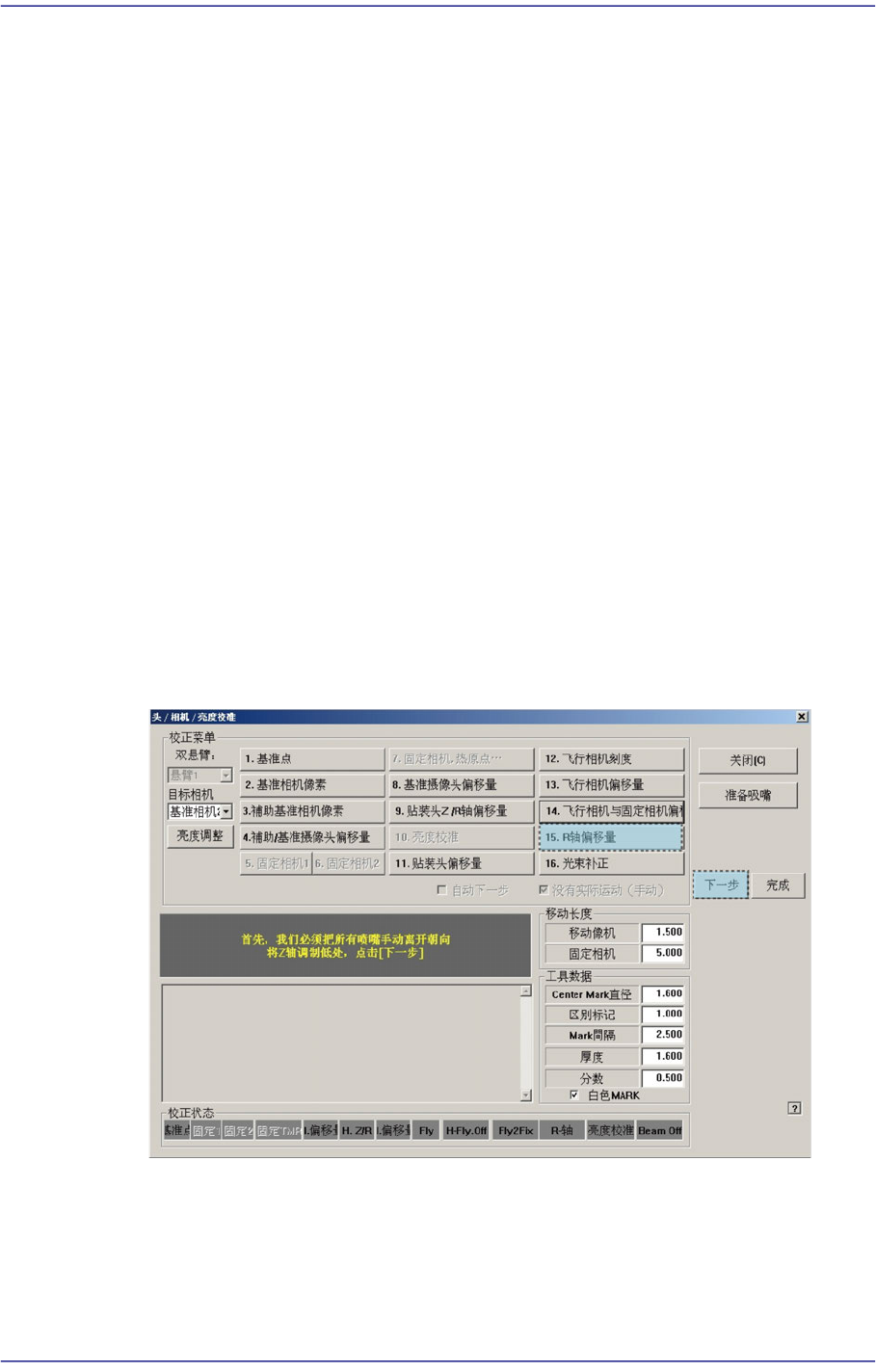

选择<15. R-Axis Offset>按钮则显示”首先，我们必须把所有吸嘴手动离开朝
向。将Z轴调制低处，点击[下一步]” 消息。为了手动除去所有贴装在磁头的吸
嘴，拉下磁头的Z轴，请点击 <下个> 按钮。
3. 那么, Head Assembly移动到设备原点位置后，拉下所有Z轴。此时，请手动除去
所有已贴装的吸嘴。
4. 显示”下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手动
粘贴工具到首部。” 消息。在磁头1号的吸嘴支架上手动安装 CNT20吸嘴后，请
