14-73 Machine Cal ibration 8. 自动执行 Calibration 后， 完 成校正则如下图显示结果值。 9. 按照 Head 2 的校 正方法， 对 H ead 2~ 6 执行校正。 10. 正 常 结束对所有磁头的校正， 则显示如下结果值。 如下 图显示结果值。
14-72
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
点击, <下个>按钮。

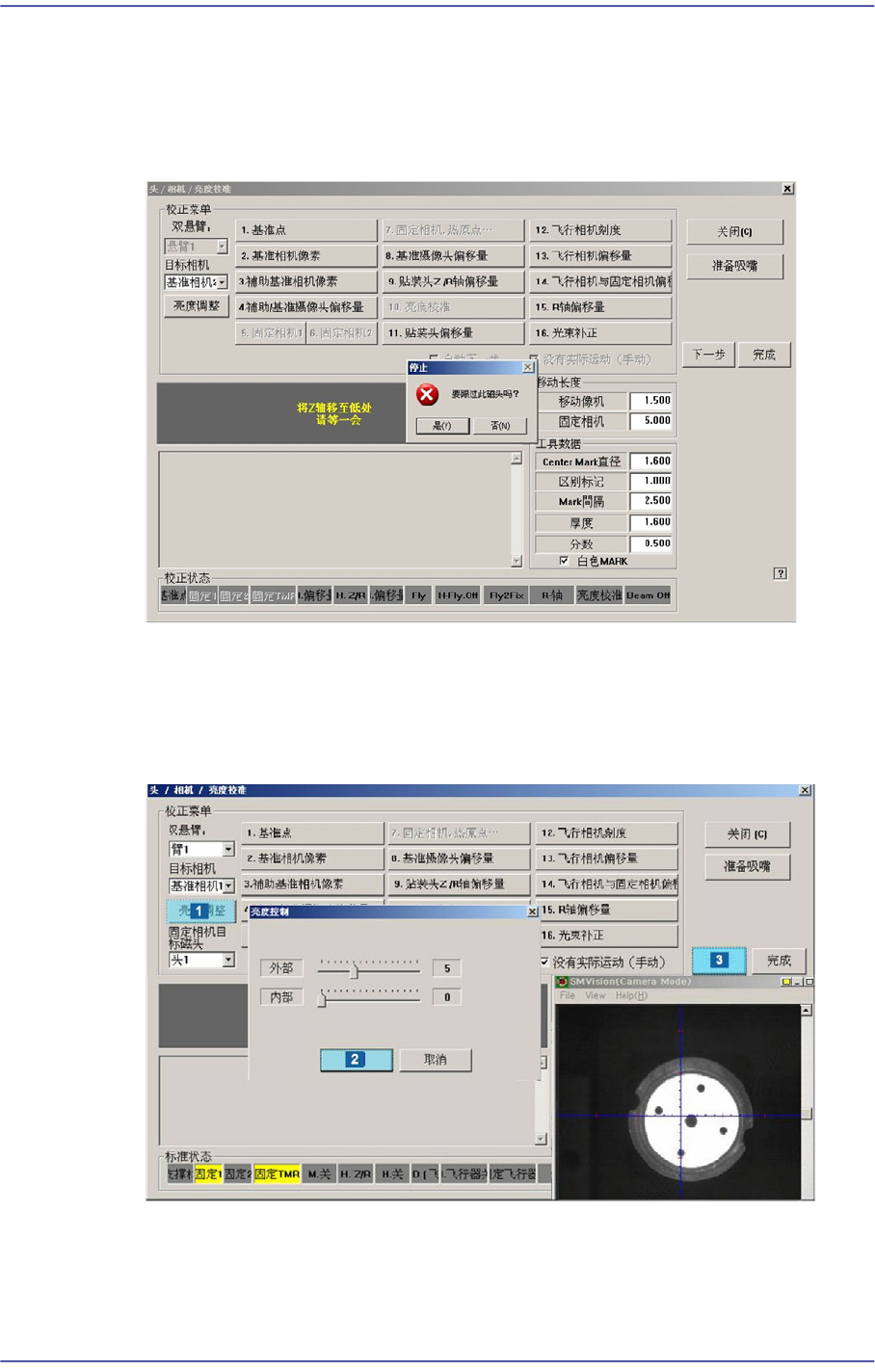

5. 显示“将Z轴移至低处… 请等一会”消息。显示是否跳跃对 Head1的校正进行的
对话框。要跳跃请点击 “ 是(Y)”, 要进行Calibration请点击 “否(N)”, 然后点击<
下个>按钮。
6. 显示”移动到中心位置校正工具。移动，点击[下一步]。”。
7. 显示“准备标准。对于标准，点击[下一步]” 消息。 此时在 <目标摄像>组合框中
选择 “飞行相机1”, 点击<亮度>按钮，在”亮度控制”对话框中SMVision窗显示
的CNT20 吸嘴上的Fiducial Mark明显为止调整照明亮度后点击<下个>按钮。
14-73
Machine Calibration

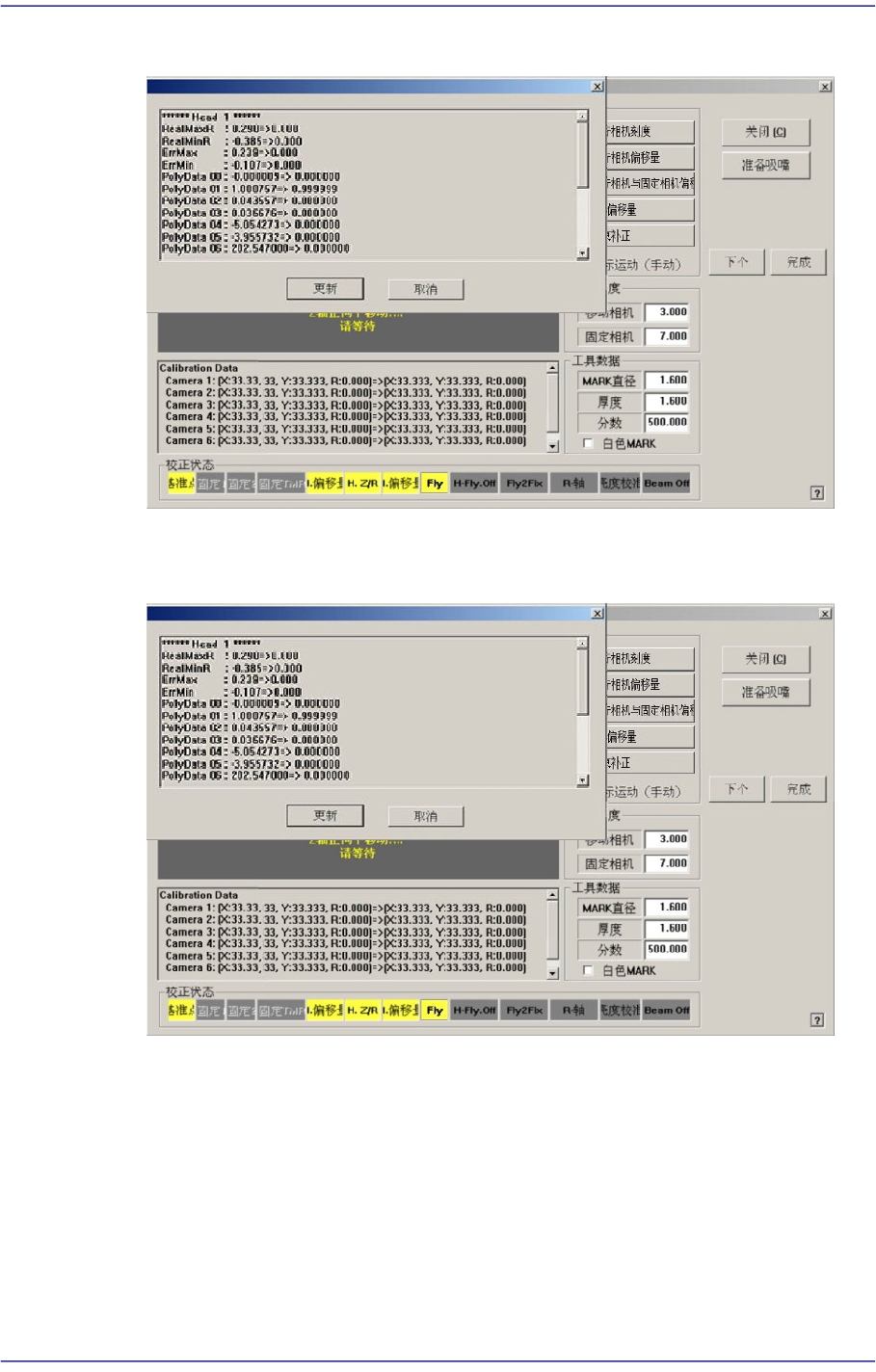

8. 自动执行 Calibration后，完成校正则如下图显示结果值。
9. 按照Head 2的校正方法，对Head 2~ 6执行校正。
10. 正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值。
14-74
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
11. 结果值可在R Axis对话框中确认。
备 注 R-轴偏移的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head10 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head10 : -0.200 ~ 0.200(deg)
