14-79 Machine Cal ibration 3. 确认 Steel 尺和基准相机十字线中心相遇的刻度并且记住该测量值。 4. 把 Station 2 的 <Stopper X> 编辑框上输入的值和上一个阶段测量的值之和输入 S t ation 3 的 <S topper X> 编辑框。例如， Station 2 的 Stopper X 坐标是 673.1 mm 并且利用 Steel 尺测量的值是 5…

14-78

Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

7. 单击< Update>按钮, 即可保存内容。

[SM482L设备必须另外实行的校准作业]

使用长1200mm、宽 510mm的双阶段装载式长输送机选项时，需要增加Station 3的

校准作业(PCB在输送机从右到左地移动时请增加Station 1的校准作业)。

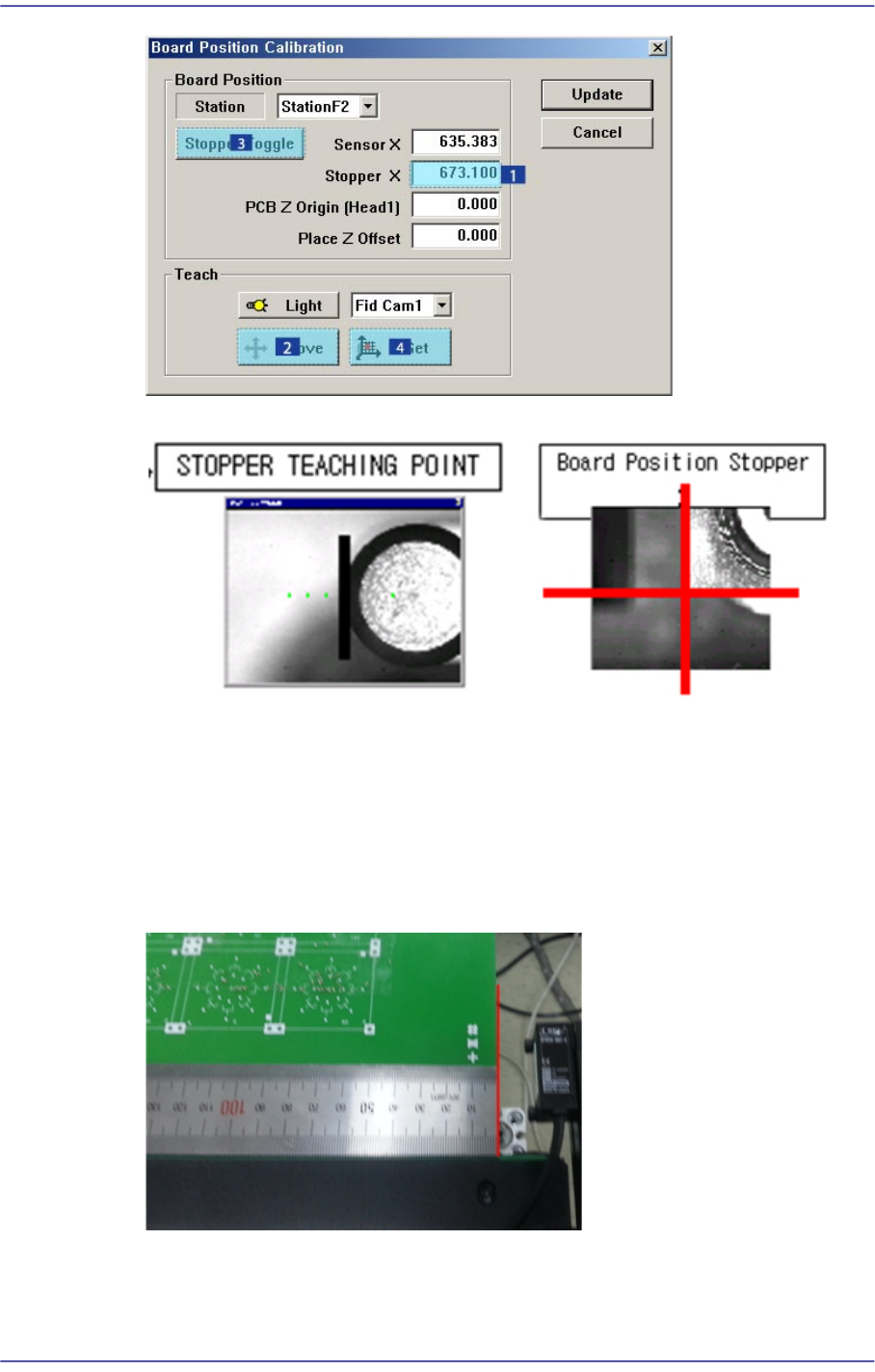

1. 把PCB搬入Station 3领域后如下图所示地把Steel尺对齐到PCB的末端。

2. 利用鼠标指针选择Station 2的<Stopper X>编辑框后单击<Move>按钮，把该

Fiducial Camera移动到Station 2的Stopper X位置。

14-79

Machine Calibration

3. 确认Steel尺和基准相机十字线中心相遇的刻度并且记住该测量值。

4. 把Station 2的<Stopper X>编辑框上输入的值和上一个阶段测量的值之和输入

Station 3的<Stopper X>编辑框。例如，Station 2的Stopper X坐标是673.1 mm并

且利用Steel尺测量的值是590.7 m的话，在Station 3的<Stopper X>编辑框输入

1263.8mm，把<Stopper X>编辑框上输入的值减去32.5mm后的1231.3mm输入

<Sensor X>编辑框。

14-80

Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

5. 单击< Update>按钮, 即可保存内容。
