6 扫描器使用 T TL 电平的 RS -232 接口与 主机通信 。 RTS 和 C TS 仅在流控制 被使用的情况 下才需要连接 。当不 需这两个引脚的 时候，悬 空或者通过 100K Ω 的电阻上拉到 VCC 都 是允许的。 扫描器与主机通 信的连接 方式如下图所示 。 TXD CTS RTS RXD 主 主 TXD 主 主 CTS 主 主 RTS 主 主 RXD 嵌 嵌 嵌 嵌 嵌 嵌 主 主 图 2-3 扫描器与主机 的 RS…
5
2-2 线缆连接头引脚定义
扫描器提供 1 个 RJ45 的连接座。表 2-1 列出了扫描器的引脚分配说明。

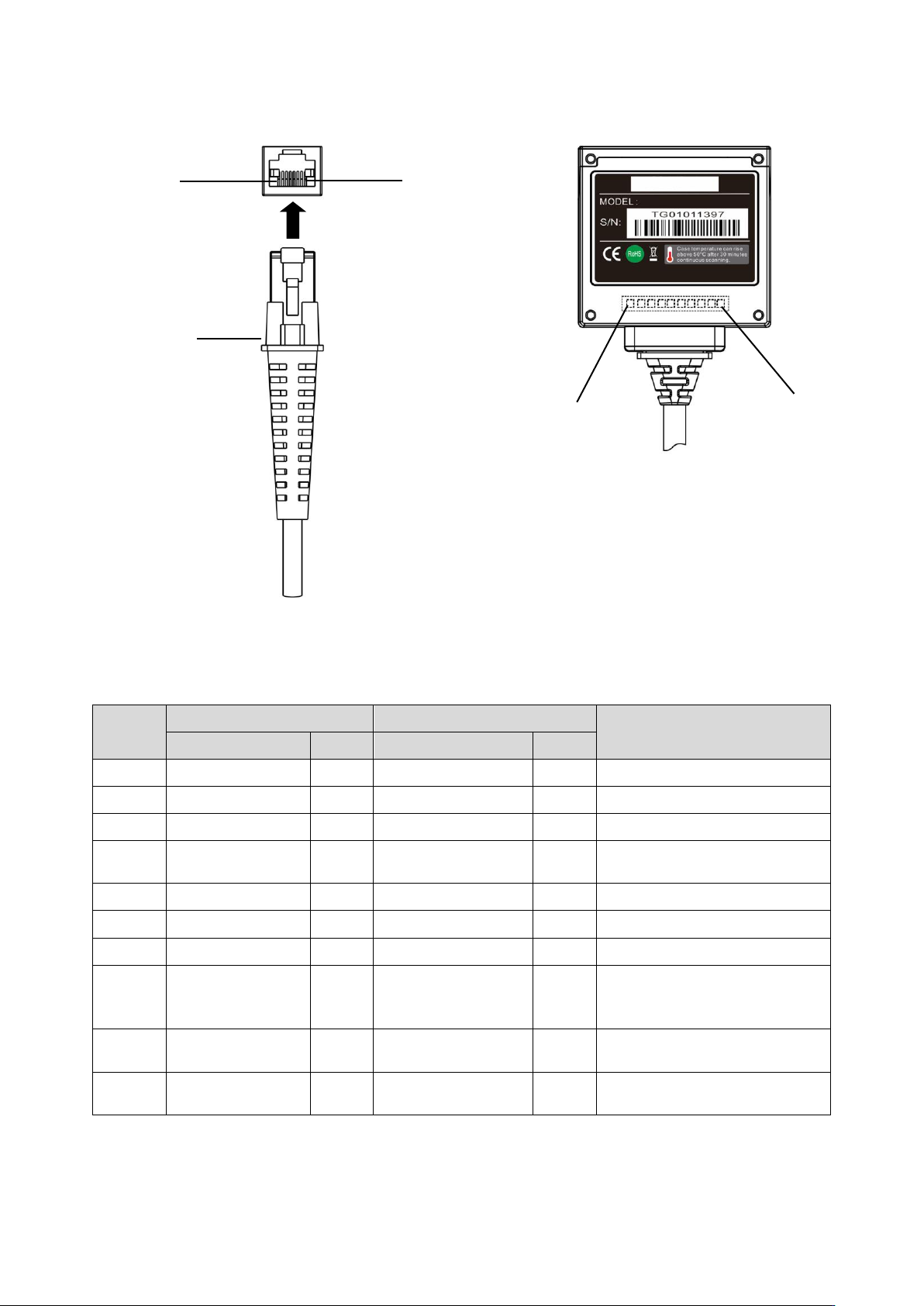

图 2-2 引脚排列示意图
表 2-1 线缆连接头引脚定义
引脚
（Pin）
RS-232
USB
定义
引脚名称
类型
引脚名称
类型
1
电源
电源
电源
电源
Power：直流 5V
2
不连接
-
不连接
-
不连接
3
地（Ground）
电源
地（Ground）
电源
Ground：0V
4
3.3V（用于自动识
别线缆类型）
输入
地（ Ground，用于自
动识别线缆类型）
输入
RS-232：逻辑高电平，3.3V
USB：逻辑低电平，0V
5
TXD
输出
不连接
-
RS-232：串口数据输出
6
RXD
输入
不连接
-
RS-232：串口数据输入
7
不连接
-
不连接
-
不连接
8
TRIG
输入
TRIG
输入
电平触发。
逻辑低电平（有效）：0V
逻辑高电平：3.3V
9
CTS
输入
D-
-
RS-232：流控制输入
USB：负差分数据线
10
RTS
输出
D+
-
RS-232：流控制输出
USB：正差分数据线
注：所有的 RS-232 引脚（RXD，TXD，CTS 和 RTS）的电压定义都遵循：0V 为逻辑低，3.3V 为逻辑
高。
Pin1
Pin10
线缆连接头
Pin10
Pin1
6
扫描器使用TTL电平的RS-232接口与主机通信。RTS和CTS仅在流控制被使用的情况下才需要连接。当不
需这两个引脚的时候，悬空或者通过100KΩ的电阻上拉到VCC都是允许的。
扫描器与主机通信的连接方式如下图所示。
TXD
CTS
RTS
RXD
主 主 TXD
主 主 CTS
主 主 RTS
主 主 RXD
嵌 嵌 嵌
嵌 嵌 嵌
主 主
图 2-3 扫描器与主机的 RS-232 互连
D-
D+ D+
D-
嵌 嵌 嵌
嵌 嵌 嵌
主 主
图 2-4 扫描器与主机的 USB 互连
7
2-3 典型输入/输出特性与供电电路
表 2-2 典型输入/输出特性与供电电路
输入：输入引脚有内部上拉电阻到 VCC。上拉
电阻阻值为 100K 欧姆。
Min.
Max.
V
inL
-0.3V
0.7V
V
inH
2.4V
3.6V
100K
VCC
嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌
输出：输出引脚属于内部有上拉电阻的开漏
（open-drain）输出结构。上拉电阻阻值为 100K
欧姆。流过单个输出引脚的电流不能超过 100
毫安。
100K
VCC
嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌
外部 LDO 变压器供电：建议使用低噪声 LDO
器件。
LDO
嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌 嵌
22u
外部开关电源供电：
Min.
Max.
开关频率
1 MHz
-
纹波
-
50 mV
嵌 嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌 嵌
22u
