7 2-3 典型 输入 / 输出特性与供电电路 表 2-2 典型输入 / 输出特性与供电电 路 输入：输入引脚 有内部上 拉电阻到 VCC 。上拉 电阻阻值为 100K 欧姆。 Min. Max. V inL -0.3V 0.7V V inH 2.4V 3.6V 100K VCC 嵌 嵌 嵌 嵌 嵌 嵌 嵌 嵌 输出 ： 输 出 引 脚 属 于 内 部 有 上拉 电 阻 的开漏 （ open-drai n ） 输出结构。 上拉电阻阻值 …
6
扫描器使用TTL电平的RS-232接口与主机通信。RTS和CTS仅在流控制被使用的情况下才需要连接。当不
需这两个引脚的时候，悬空或者通过100KΩ的电阻上拉到VCC都是允许的。
扫描器与主机通信的连接方式如下图所示。
TXD
CTS
RTS
RXD
主 主 TXD
主 主 CTS
主 主 RTS
主 主 RXD
嵌 嵌 嵌
嵌 嵌 嵌
主 主
图 2-3 扫描器与主机的 RS-232 互连
D-
D+ D+
D-
嵌 嵌 嵌
嵌 嵌 嵌
主 主
图 2-4 扫描器与主机的 USB 互连
7
2-3 典型输入/输出特性与供电电路
表 2-2 典型输入/输出特性与供电电路
输入：输入引脚有内部上拉电阻到 VCC。上拉
电阻阻值为 100K 欧姆。
Min.
Max.
V
inL
-0.3V
0.7V
V
inH
2.4V
3.6V
100K
VCC
嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌
输出：输出引脚属于内部有上拉电阻的开漏
（open-drain）输出结构。上拉电阻阻值为 100K
欧姆。流过单个输出引脚的电流不能超过 100
毫安。
100K
VCC
嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌
外部 LDO 变压器供电：建议使用低噪声 LDO
器件。
LDO
嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌 嵌
22u
外部开关电源供电：
Min.
Max.
开关频率
1 MHz
-
纹波
-
50 mV
嵌 嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌 嵌
22u
8
2-4 安装设计

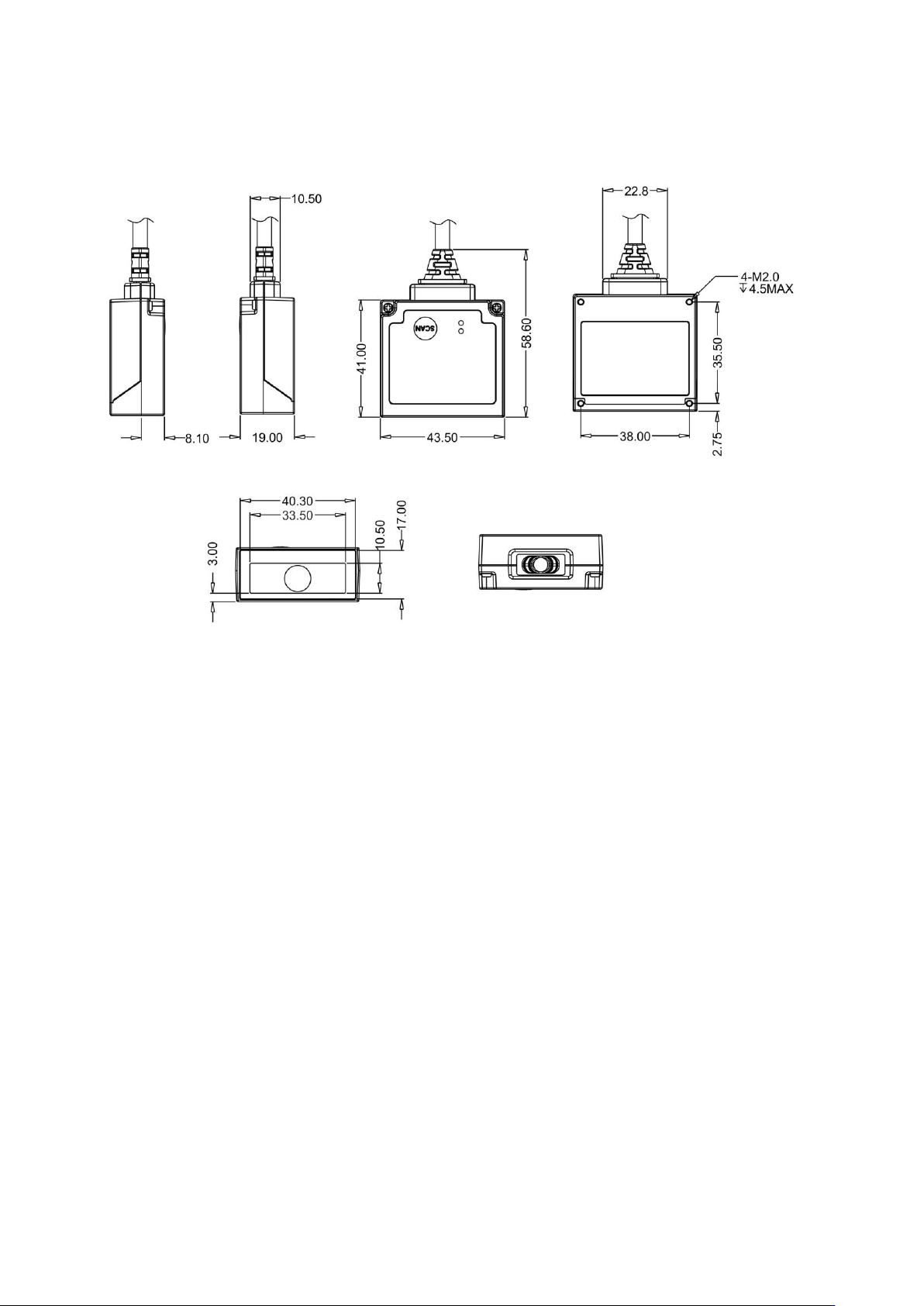

2-4-1 装配尺寸图
（单位：mm）
