3-2 示例1：扫描一维条码完成单一参数设置
注：
一. 如设置成功结束，扫描器蜂鸣器会发出提示音 2 次。
二. 本手册中，参数值的出厂设置是用星号（*）标志。
下面提供两种扫描设置方式：

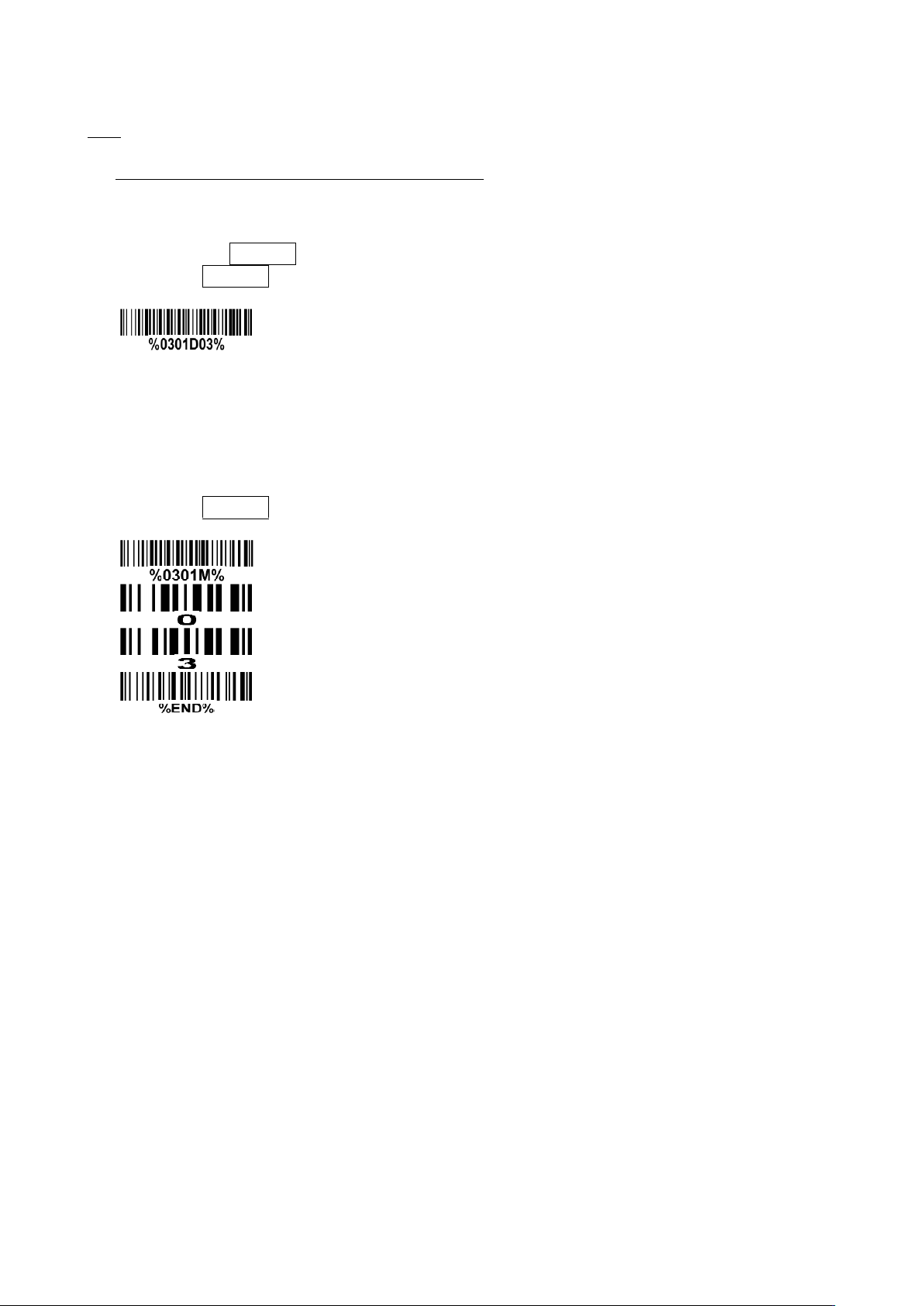

❶ 单步设置
扫描相应的单步设置条码即可。
示例：设置流量控制模式为 XON/XOFF。
步骤：仅扫描以下设置条码。
❷ 多步设置
1) 选择要修改的参数值，扫描相应的选项条码。
2) 扫描参数值对应的两个阿拉伯数字（0-9，或 A-F）。参考“11 设置选项参数条码”。
3) 如果参数值对应多个阿拉伯数字，重复步骤 2。
4) 扫描结束设置条码。
示例：设置流量控制模式为 XON/XOFF。
步骤：依次扫描以下设置条码。
14
3-3 示例2：扫描QR码完成多参数设置
客户可以根据所需多参数设置的内容定制一个 QR 码，扫描器通过扫描这个单一的 QR 码就可以完成多参
数设置。
一. QR 码所含多参数设置的内容格式
% 嵌 嵌 嵌 嵌 1 % 嵌 嵌 嵌 嵌 2 %
嵌 嵌 嵌 嵌 N
%
<嵌 嵌 嵌 嵌 嵌 ><D/H><嵌 嵌 嵌 >
···
其中：
<选项参数号>指选项条码所对应的 4 个 0-9 之间的数字。
<D/H> 指“D”或者“H”字符，“D”指参数值类型为十进制，“H”指类型为十六进制。
<参数值>是一串字符，长度可以是 2、4 或者其它值。根据选项参数要求确定。
示例：
设置 0401->03（十进制）；8002->0D0A（十六进制）；8202->01（十进制），QR 码的内容及相应的 QR 码
如下：
%0401D03%8002H0D0A%8202D01%
二. 制作 QR 码的注意事项
所制作的 QR 码必须使用 M2 版本（Mode1：M2）。条码结构的其它要求，如安全等级（ECC），起始状态
（Start mode）不做限制。
三. 其它说明
1. 同一 QR 设置条码中，可包含相同的选项参数号，可带有相同或不相同的参数值。在相同选项号带不
同参数值的这种情况下，最后出现的参数值为有效值。
2. 任何一个参数设置不正确，都会判断整个条码设置失败，并根据情况进行输出等操作。参数不正确包
括以下一些情况：选项参数号无效、参数值的类型不正确、参数值长度超出允许范围、参数值超出允许范
围。
15
3-4 RS-232接口
CTS：允许传送（硬件信号）
RTS：请求传送（硬件信号）
Xon：传送 ON（ASCII 编码 11
16
）
Xoff：传送 OFF（ASCII 编码 13
16
）
流程控制：
无- 只使用 TxD 和 RxD 信号进行通信而不使用任何硬件或软件握手协议。
RTS/CTS- 当扫描器准备向主机传送条码数据时，它必须先发送 RTS 信号，等待主机发出 CTS 信号，
然后进行正常数据通信。如反馈时延超时或主机没有反馈 CTS 信号，扫描器蜂鸣器将发出特殊鸣叫警
告。
双向流控制- 当扫描器准备好接收主机数据时，它发送 RTS 信号;相应地当主机准备好接收扫描器的数
据时，它发送 CTS 信号。
XON/XOFF- 当主机不能接受数据时，它会发送一个 XOFF 字符通知扫描器暂停传送；直到扫描器收
到一个 XON 字符时，传送继续。
ACK/NAK- 数据传输完毕后，扫描器将等待主机反馈一个 ACK（应答）或者 NAK（无应答）信号。
当收到一个 NAK 信号，扫描器会重新发送数据并等待一个 ACK 或者 NAK 信号。当连续收到三次 NAK
信号时，扫描器将不再尝试发送当前数据，同时蜂鸣器会发出提示信号。
反馈时延：指在串口通讯时，扫描器等待主机握手应答信号的时间。

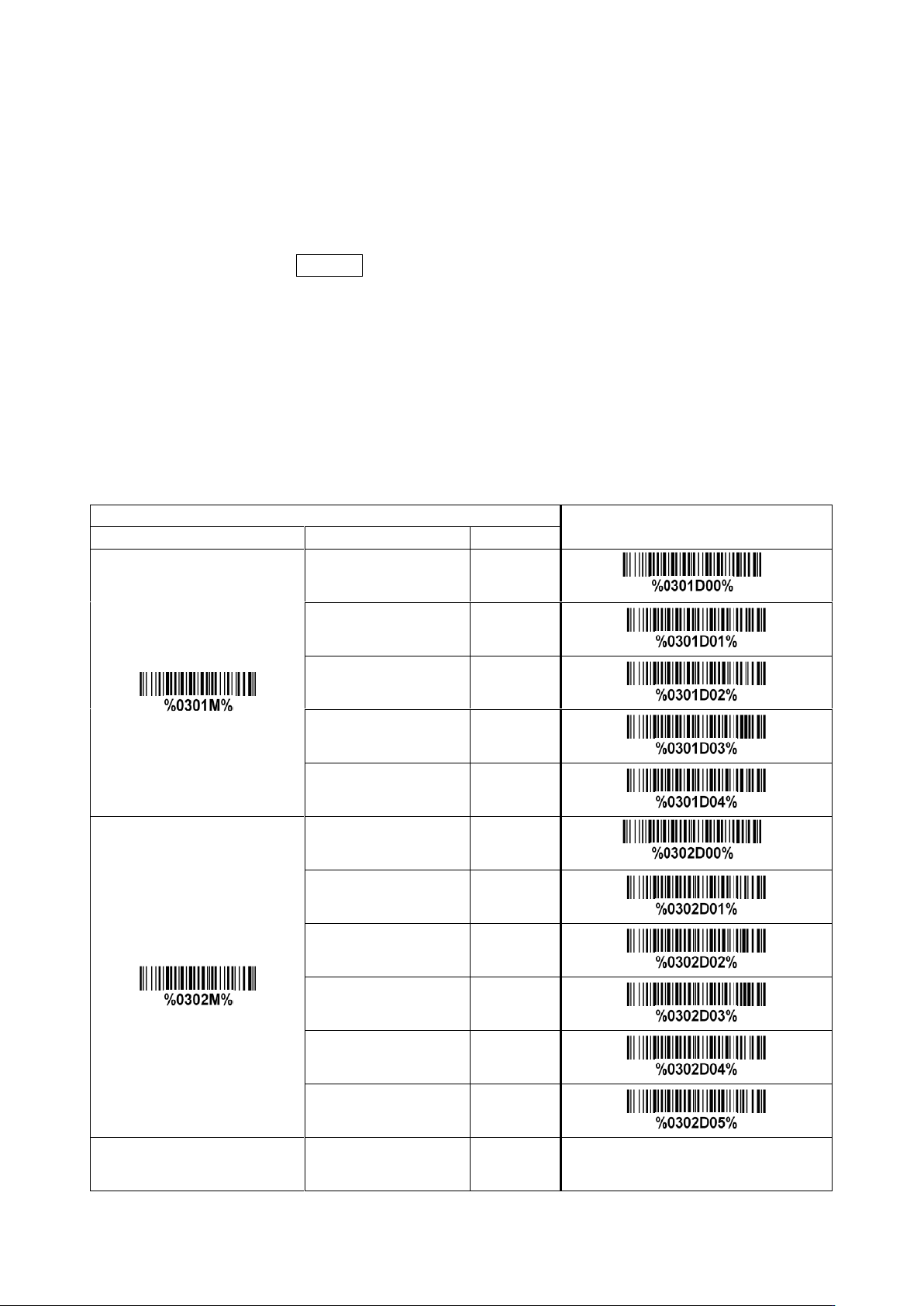

多步设置
单步设置
选项条码
选项
参数值
流程控制
无（none）
00*
*
RTS/CTS
01
双向流控制
02
XON/XOFF
03
ACK/NAK
04
相邻字符时延
0 毫秒
00*
*
5 毫秒
01
10 毫秒
02
20 毫秒
03
40 毫秒
04
80 毫秒
05
反馈时延
00-99
（100 毫秒）
00-99
