9 2-4-2 扫描 窗位置 A 窗口镜片与扫描 器的距离 （ mm ） 0 1 2 3 4 5 6 B 最小正角度 0 ° 0 ° 32 ° 32 ° 32 ° 32 ° 31 ° C 最小负角度 0 ° 0 ° 32 ° 32 ° 32 ° 32 ° 31 ° D 竖直 放置 窗口镜片是否可 行 是 否 A 窗口镜片与扫描 器的距离 （ mm ） 7 8 9 10 11 12 13 B 最小正角度 31 ° 31 ° 31 ° 31…
8
2-4 安装设计
2-4-1 装配尺寸图
（单位：mm）
9
2-4-2 扫描窗位置
A
窗口镜片与扫描器的距离（mm）
0
1
2
3
4
5
6
B
最小正角度
0°
0°
32°
32°
32°
32°
31°
C
最小负角度
0°
0°
32°
32°
32°
32°
31°
D
竖直放置窗口镜片是否可行
是
否
A
窗口镜片与扫描器的距离（mm）
7
8
9
10
11
12
13
B
最小正角度
31°
31°
31°
31°
30°
30°
30°
C
最小负角度
31°
31°
31°
31°
30°
30°
30°
D
竖直放置窗口镜片是否可行
否
A
窗口镜片与扫描器的距离（mm）
14
15
16
17
18
19
20
B
最小正角度
31°
31°
31°
31°
31°
32°
32°
C
最小负角度
31°
31°
31°
31°
31°
32°
32°
D
竖直放置窗口镜片是否可行
否
注意：
1) 以上数据测试所用玻璃厚度均为 3mm；
2) 窗口镜片请使用高透过率的非着色玻璃；
3) 在玻璃厚度小于 3mm 时，选用不同厚度不会影响模组读码性能。
10
2-5 时序
2-5-1 时序特性
表 2-3 时序特性
符号
定义
条件
最小
典型
最大
单位
一般特性
t
r
上升时延
C
L
=50pf
1.0
微秒
t
f
下降时延
C
L
=50pf
1.0
微秒
按键时序
t
trig_1
按键低电平保持
20
毫秒
t
trig_h
按键高电平保持
20
毫秒
t
dbt
按键抖动时延
1.1
毫秒
唤醒时序
t
idle2fo
空闲唤醒时延
1
毫秒
t
stb2fo
待机唤醒时延
7
毫秒

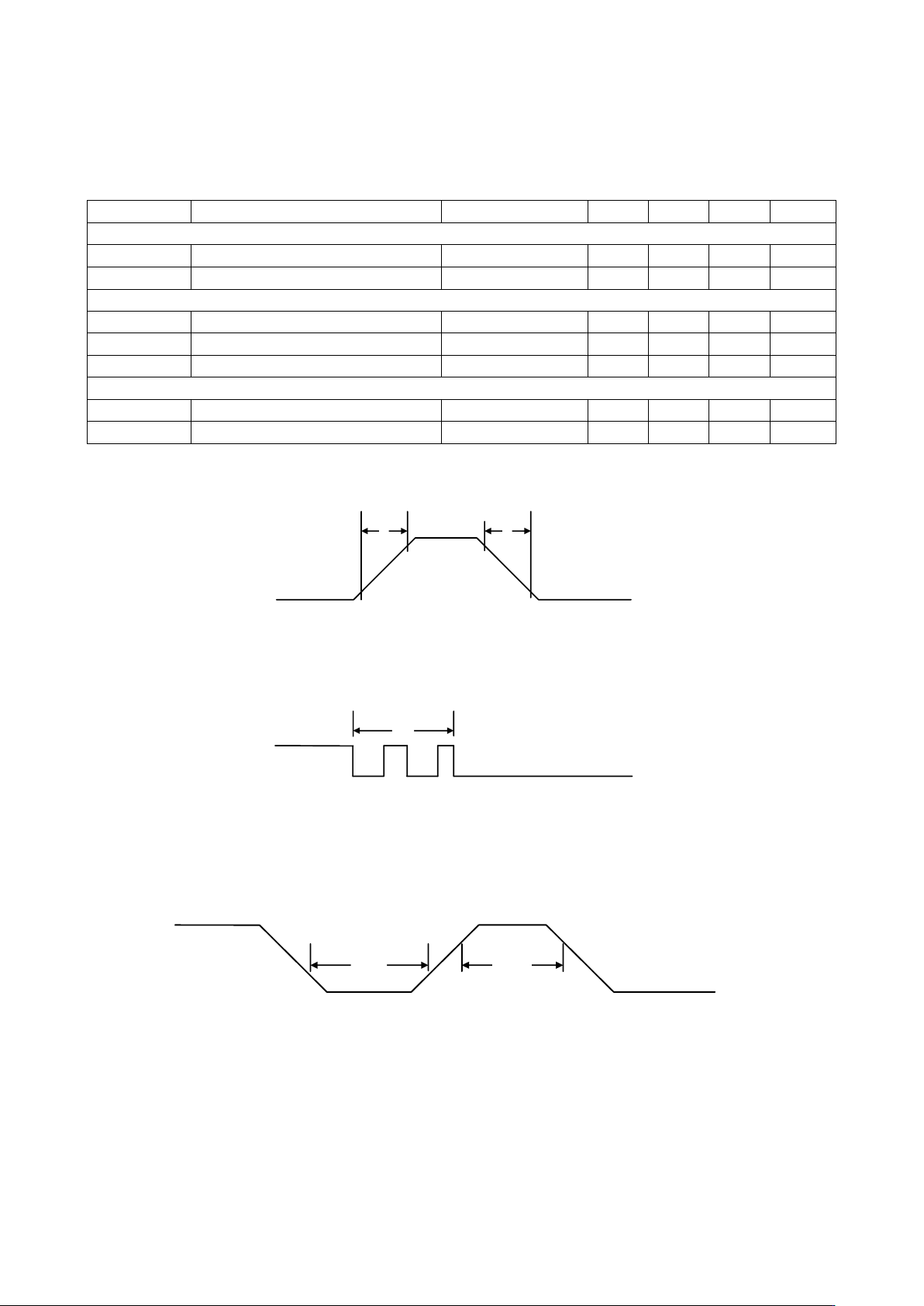

2-5-2 时序图
t
r
t
f
图 2-5 上升、下降时延
t
dbt
图 2-6 按键去抖时延
t
trig_l
t
trig_h
图 2-7 按键保持时延
