8 2-4 安装设计 2-4-1 装配 尺寸图 （单位： mm ）
7
2-3 典型输入/输出特性与供电电路
表 2-2 典型输入/输出特性与供电电路
输入：输入引脚有内部上拉电阻到 VCC。上拉
电阻阻值为 100K 欧姆。
Min.
Max.
V
inL
-0.3V
0.7V
V
inH
2.4V
3.6V
100K
VCC
嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌
输出：输出引脚属于内部有上拉电阻的开漏
（open-drain）输出结构。上拉电阻阻值为 100K
欧姆。流过单个输出引脚的电流不能超过 100
毫安。
100K
VCC
嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌
外部 LDO 变压器供电：建议使用低噪声 LDO
器件。
LDO
嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌 嵌
22u
外部开关电源供电：
Min.
Max.
开关频率
1 MHz
-
纹波
-
50 mV
嵌 嵌 嵌 嵌
嵌 嵌 嵌
嵌 嵌 嵌
22u
8
2-4 安装设计
2-4-1 装配尺寸图
（单位：mm）
9

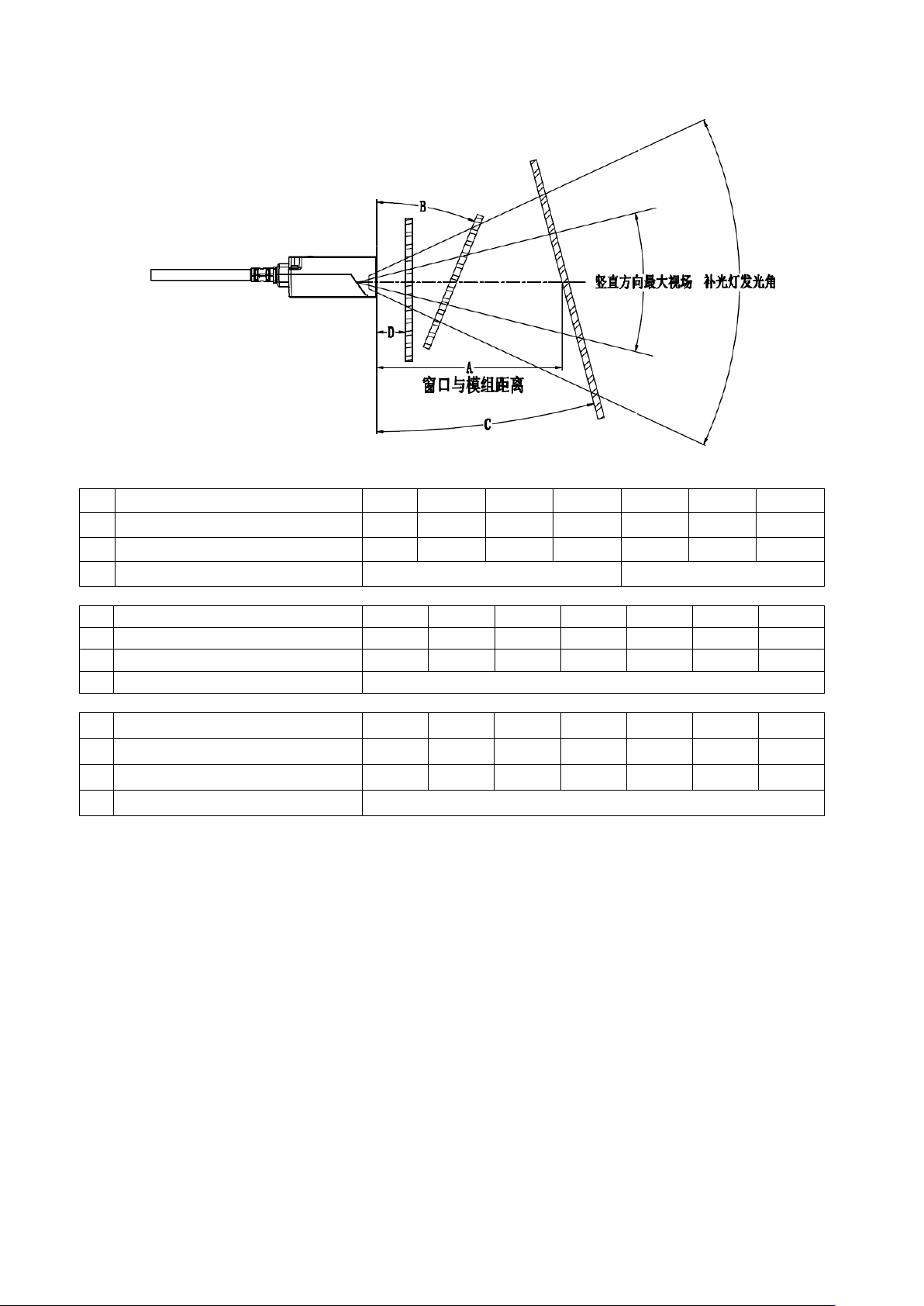

2-4-2 扫描窗位置
A
窗口镜片与扫描器的距离（mm）
0
1
2
3
4
5
6
B
最小正角度
0°
0°
32°
32°
32°
32°
31°
C
最小负角度
0°
0°
32°
32°
32°
32°
31°
D
竖直放置窗口镜片是否可行
是
否
A
窗口镜片与扫描器的距离（mm）
7
8
9
10
11
12
13
B
最小正角度
31°
31°
31°
31°
30°
30°
30°
C
最小负角度
31°
31°
31°
31°
30°
30°
30°
D
竖直放置窗口镜片是否可行
否
A
窗口镜片与扫描器的距离（mm）
14
15
16
17
18
19
20
B
最小正角度
31°
31°
31°
31°
31°
32°
32°
C
最小负角度
31°
31°
31°
31°
31°
32°
32°
D
竖直放置窗口镜片是否可行
否
注意：
1) 以上数据测试所用玻璃厚度均为 3mm；
2) 窗口镜片请使用高透过率的非着色玻璃；
3) 在玻璃厚度小于 3mm 时，选用不同厚度不会影响模组读码性能。
