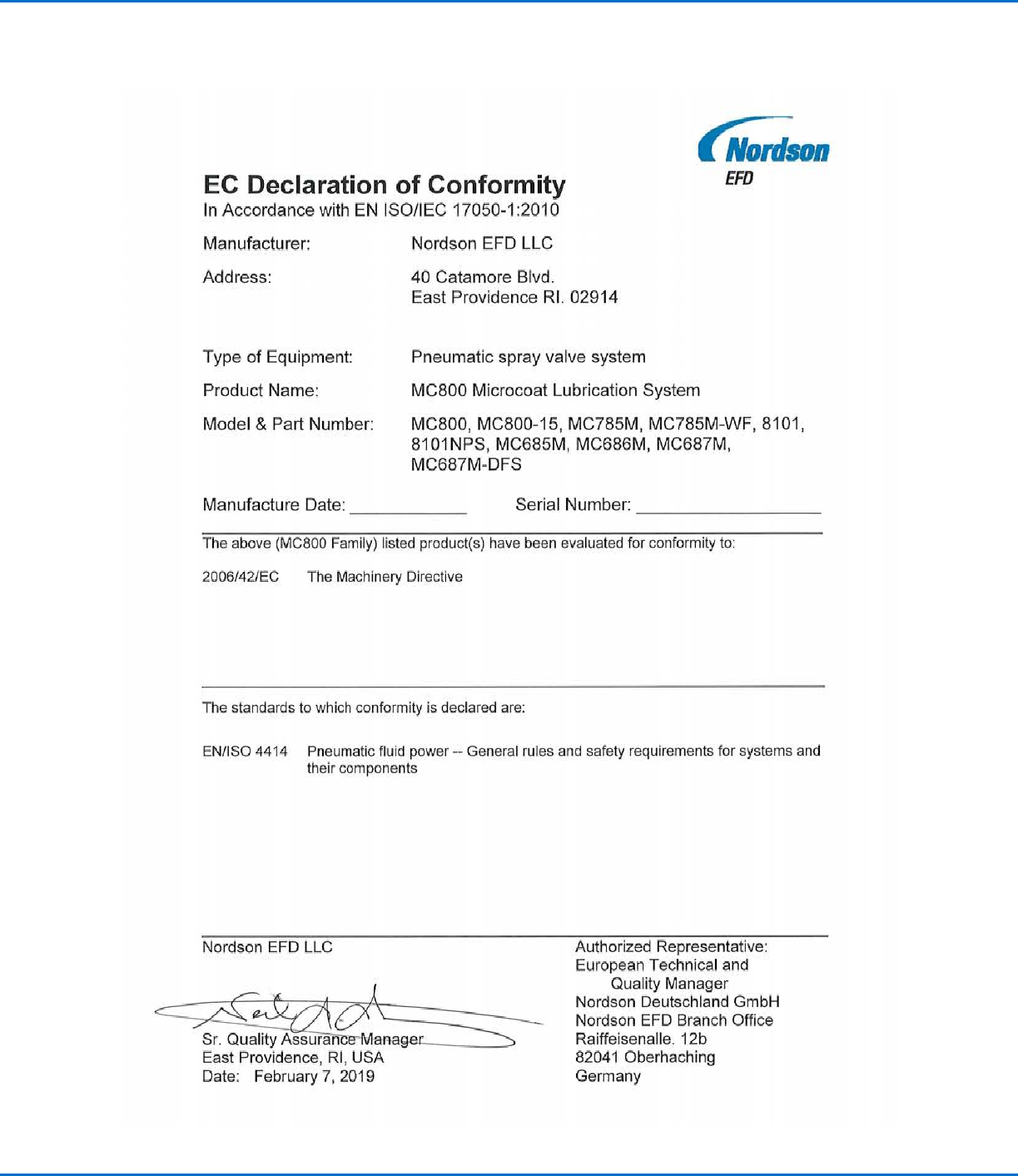

符合声明符合声明
MicroCoat MC800润滑系统
13
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
系统工作原理系统工作原理
MicroCoat整套系统包括有8个低压低流量(LVLP)的喷雾阀；一个油罐；
和一台用来调节空气压力，调整油的流量和控制胶阀开启的控制器。
由MC800控制器控制供给油罐不间断的气压，使润滑油通过流控制阀，然
后到达喷雾阀流体槽。

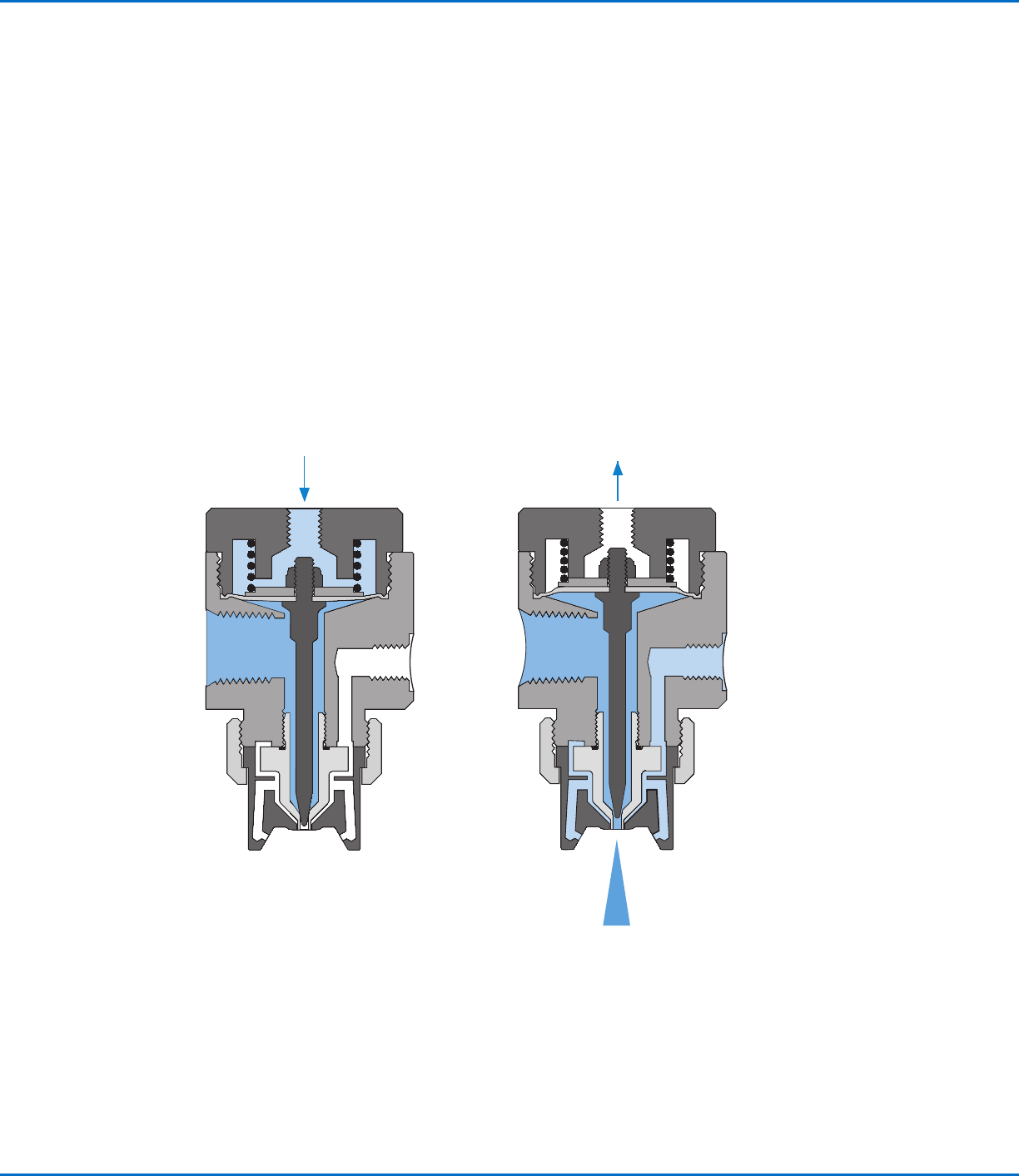

当冲压机开始冲压，一个3通气压电磁阀动作使整个系统开始工作，喷雾
阀打开。当胶阀开始，LVLP气压从喷嘴边缘吹出，将润滑油雾化在原料上
形成一层薄膜。
通过调节MC800控制器前面板上的流控制阀，即可以单独调整每个喷雾阀
的润滑油流量。
控制气压(开启)
喷嘴空气
(开)
控制气压（关闭)
喷嘴空气
(关)
润滑剂
开启
关闭
MicroCoat MC800润滑系统
14
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
控制器结构控制器结构

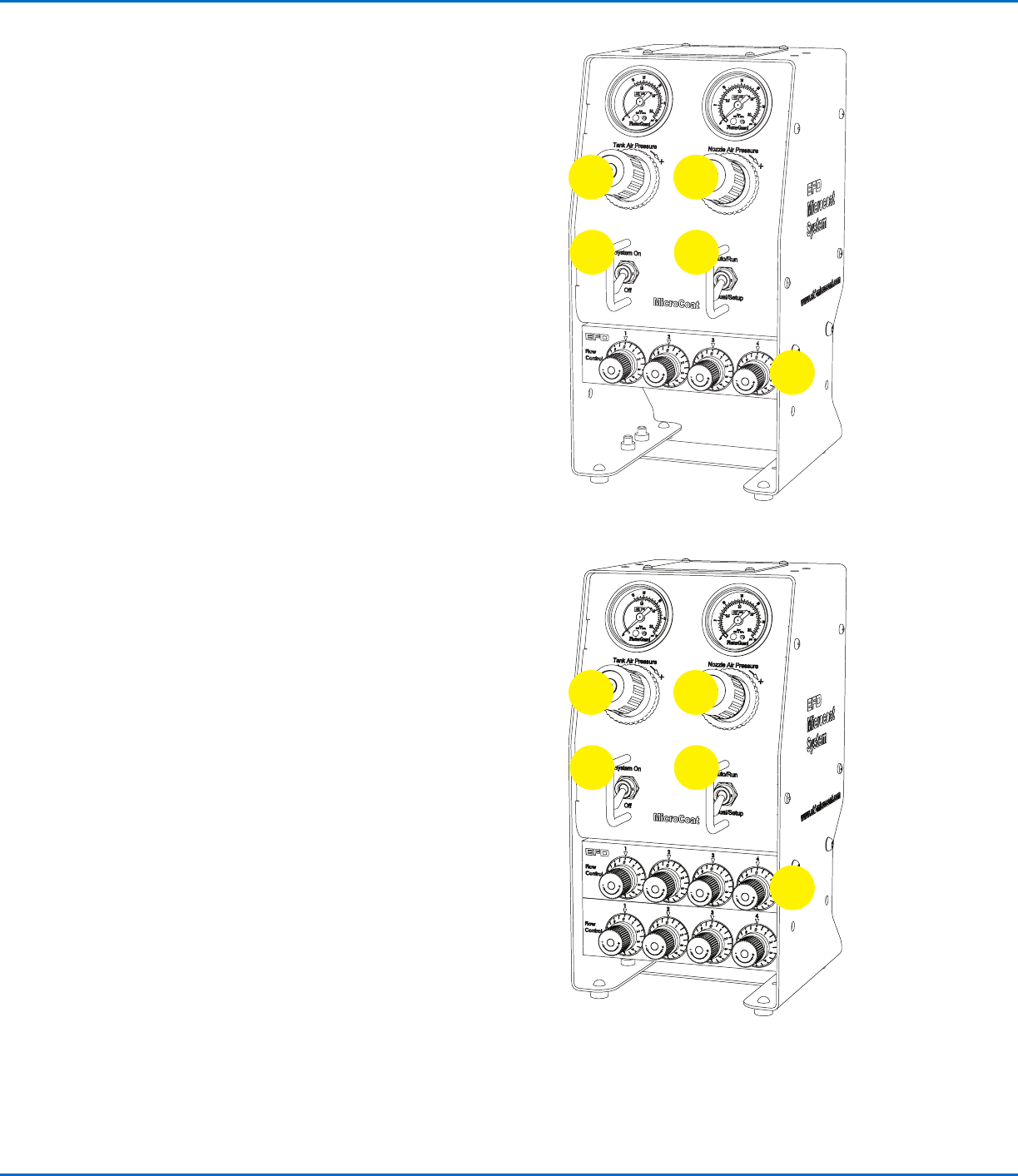

1. 系统气源开关系统气源开关
上下拨动开关使整个系统气源开关。
2. 工作模式切换开关工作模式切换开关
在冲压机没有工作时，将开关打到手动/设定位置，设定好
各项参数，测试胶阀喷涂效果。
在自动/运转状态时，当冲压机开始工作时，整个系统即同
时开启喷涂润滑油。
必须正确安装气压电磁阀，使 MicroCoat系统在自动/运
转模式下工作（参照18-19页）。
3. 油罐压力调压表油罐压力调压表
用来调节油罐中压力的大小。对于大多数润滑油，开始最
好都设定为1.03 bar(15 psi)。
最小设定值应该在0.83 bar(12 psi)
4. 雾化压力调节表雾化压力调节表
用来调节喷雾雾化空气的压力。设定范围在0.55到
0.83 bar(8到 12 psi)之间。
相对较高的压力雾化效果较好。
5. 流量调节流量调节
单独调节对应每个胶阀的流量。中间旋杆上每出现一个蓝
色圆环表示向外旋转一周。
逆时针旋转増加流量。
1 2
3 4
5
1 2
3 4
5
MC800
MC800-PV
