MicroCoat MC800 润滑系统 24 www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 连接紧急停止线路 连接紧急停止线路 必须将冲床上的紧急停止控制线路合理的连接到 MicroCoat 系统上，防止冲床在没有润滑油的情况下工作，同时入锅润 滑油的压力低于0.69 bar(10 psi)时向操…
MicroCoat MC800润滑系统
23
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
系统安装（续）系统安装（续）

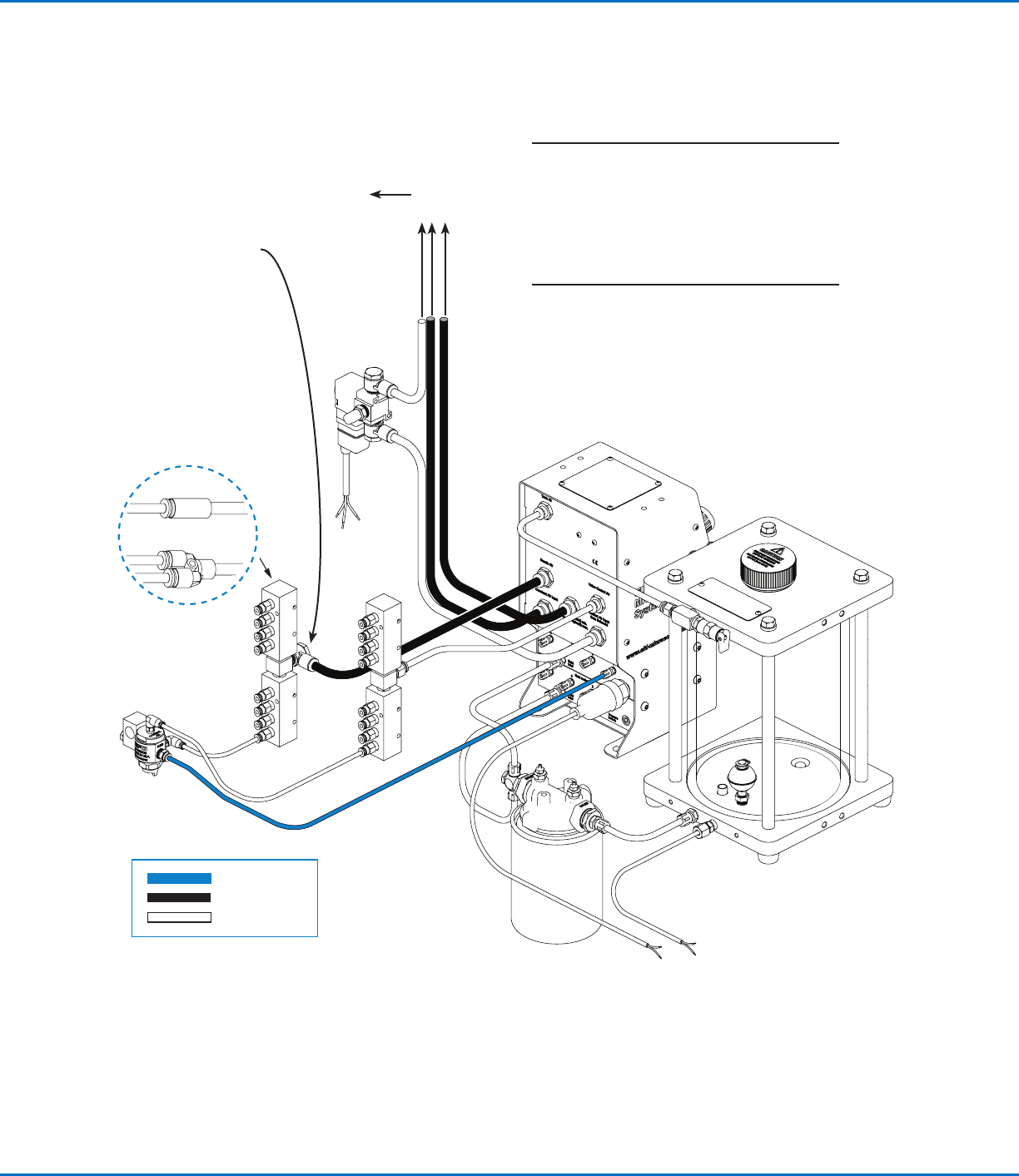

系统连接示意图,MC800-PV系统连接示意图,MC800-PV
储液罐
MC800-PV
控制器
主控电磁阀
低气压低流量喷雾阀
主调压表
电厂大气
4 mm
气管接头，单阀/双阀
单阀
双阀
6 mm
4 mm
6 mm
注：注：如果两个流量控制模块使用同一个供料油
罐，请在过滤器出口处安装一个随机器配备
的“T”型接头（物料编号：7022210）
每使用6个月或1,000小时以上，请更换过滤器
滤芯（物料编号：7017347）。
请根据当地环保政策处理使用过的滤芯。
将6mm气管快插接头换
成8mm的1/4MPT弯角气
管快插接头。
润滑剂
喷嘴空气
控制气压
灰色线缆
过滤器
MicroCoat MC800润滑系统
24
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
连接紧急停止线路连接紧急停止线路
必须将冲床上的紧急停止控制线路合理的连接到MicroCoat系统上，防止冲床在没有润滑油的情况下工作，同时入锅润
滑油的压力低于0.69 bar(10 psi)时向操作者提出警报。将红色和黑色的导线连接到冲床上的紧急停止控制线路。
这些开关也必须连接到冲床紧急停止控制线路一系列的线路上。这样的话，可以让操作人员在 MC800系统关闭情况下检
查和测试自动防故障装置。在系统关闭时，冲床是不能开启工作的。
警告警告
将红色和黑色线缆连接到冲床的紧急停止线路上。
系统安装（续）系统安装（续）

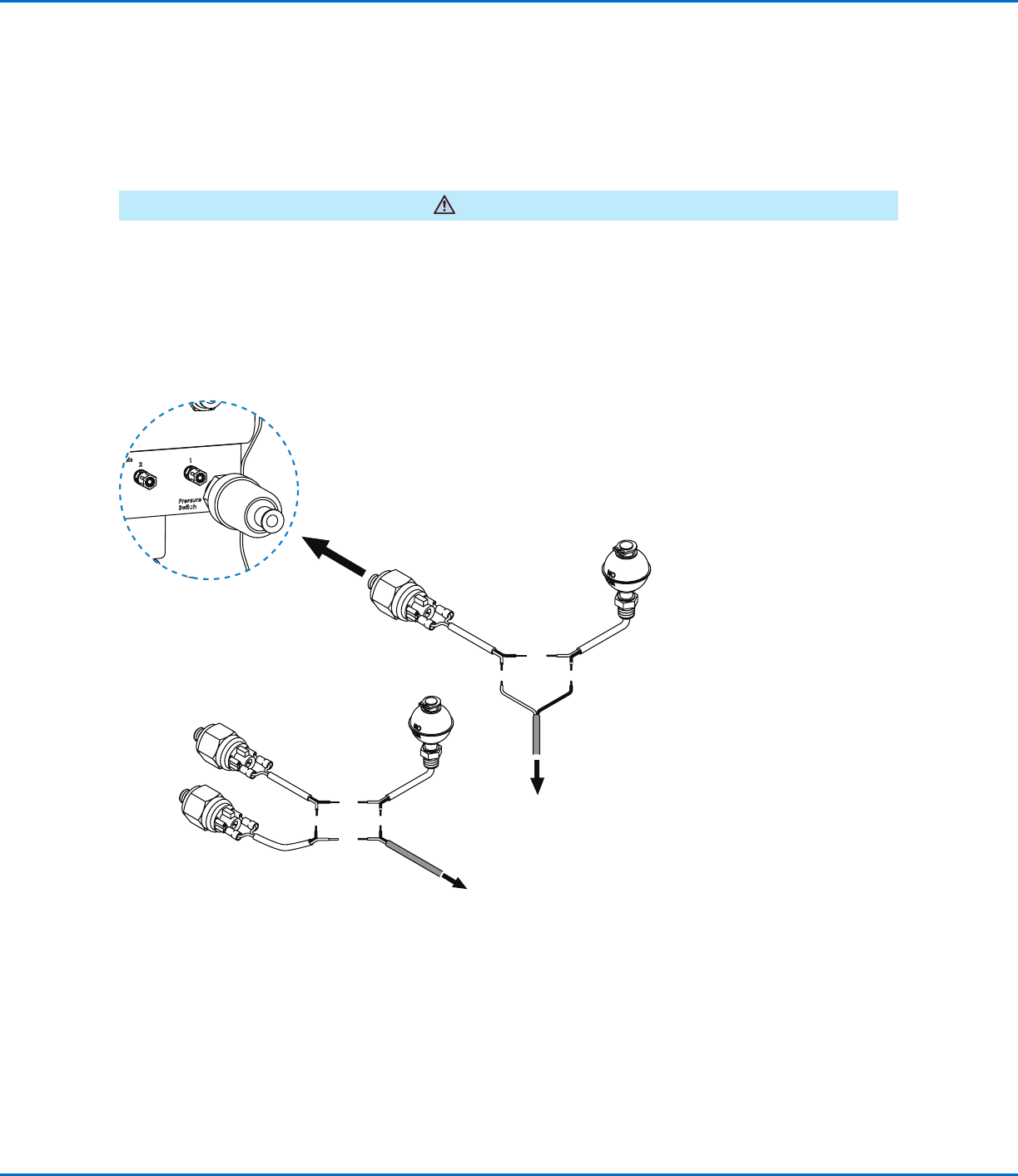

连接到冲床的紧急停止线路
连接到压力开关
控制器
连接到冲床紧急停止线路
压力开关和低液位开关等级：
20VA,240V
多个压力开关
需与工厂电气工程师确认需与工厂电气工程师确认
MicroCoat MC800润滑系统
25
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
系统设置系统设置
首先检查所有的连线首先检查所有的连线
1. 检查所有的接线正确无误并连接牢固。
2. 确认系统压力在关断状态，工作模式开关设定在自动/运行
模式。
3. 检查所有的输入气压连接完好并在4.14 bar(60 psi)以上。
填充油罐填充油罐
不要填充过满，否则会导致润滑油倒流到控制器调压表里。
注意注意
1. 拧开加油盖，将润滑油加到油罐中立到油罐垃高液位指示
线为止。
2. 重新拧紧加油盖。

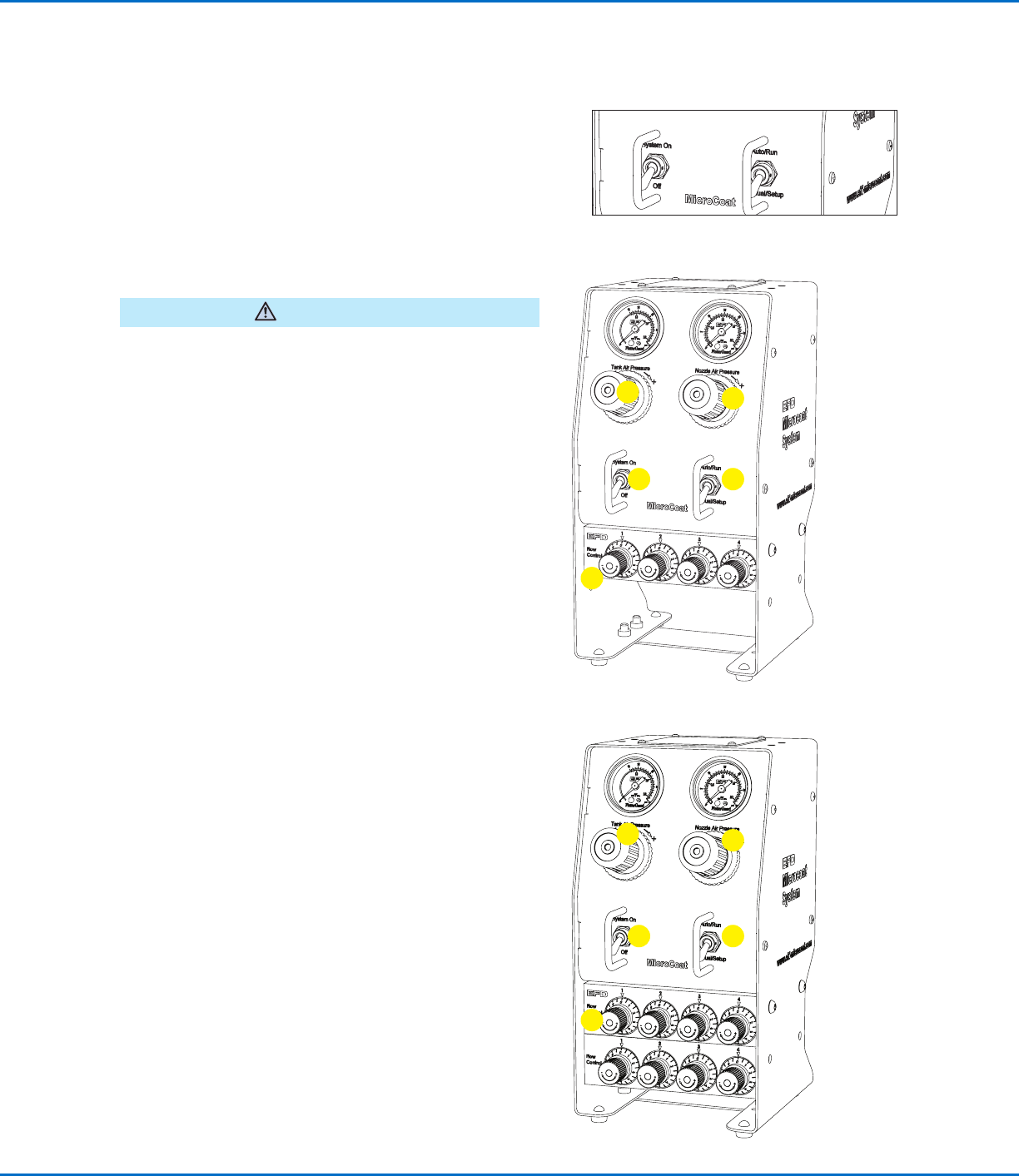

基本设定基本设定
1. 将系统压力开关打开。
2. 调节油罐调压表到1.03 bar(15 psi),此压力不能小于
0.83 bar(12 psi)。
3. 将雾化气压调压表逆吋针旋转直到完全关闭，使开始调节胶
阀时不会有雾化气压。
注：注：调压表旋钮可以按下去锁紧，这里将其放在不锁紧状
态。
4. 将所有的流量调节塞顺时针旋转直到完全拧紧为止。
5. 将工作模式开关打到手动/设置模式。
6. 打开过滤器上的排气阀直到所有空气被排出。
7. 检查过滤器四周，油罐和控制器是否有渗漏。
8. 选择其中一个喷雾阀，打开对应的流量调节塞，逆时针旋转
5圈使油管和胶阀中充满润滑油。
9. 当润滑油一滴滴稳定流出，则胶阀流量设定完成，将流量调
节塞顺时针旋转关闭。
10. 重复第8步和第9步设定其他毎个胶阀的流量。
1
2
3
4
5
1
2
3
4
5
MC800
MC800-PV
