MicroCoat MC800润滑系统
32
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
9
9
8
8
1
2
3
13
17
4
4
18
18
17
17
13
5
11
11
10
3
18
输人气压接头, 4.1 bar (最小 60 psi)
气压输出接口（通喷阀）
输入气压接头
4.1 bar(最低60 psi)
气压输出接口(通储液罐）
控制气压输出接口
气压控制阀
调压表,0–2.07 bar（0–30 psi）
转换开关 On/OFF
调压表,
0–2.07 bar
（0–30 psi）
手动与自动
转换开关
辅助雾化气压输入，8mm气管

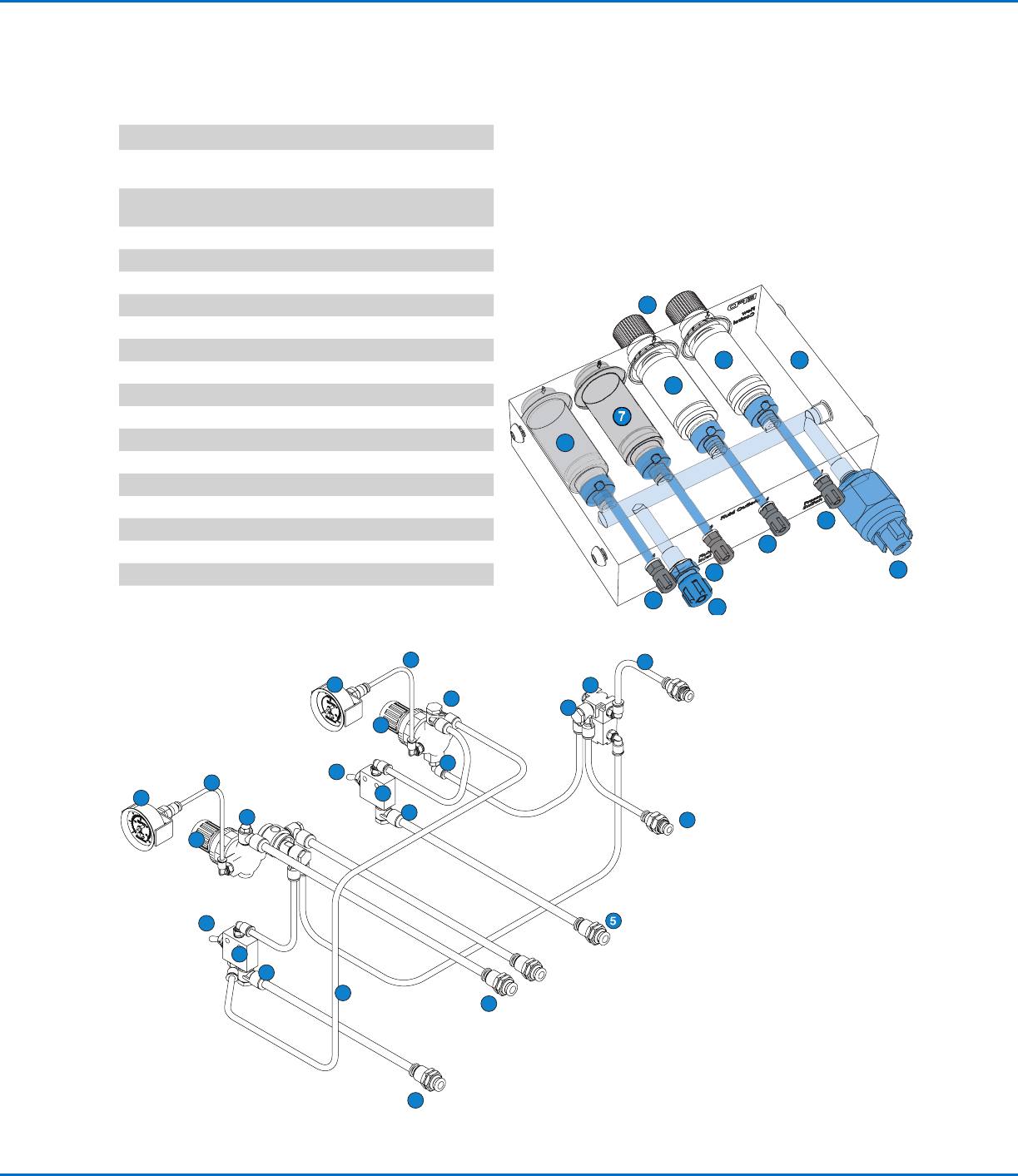

MC800-PV控制器MC800-PV控制器
项目项目 物料编号物料编号 描述描述
1 7016572 油罐气压调压表0–2.07 bar
（0–30 psi）
2 7016574 雾化气压调压表0–2.07 bar
（0–30 psi）
3 7002004 6 mm 外径气管
4 7016767 5/32" OD x 3/32" 气管
5 7022164 输入气压接头
6 7008004 流量调节塞
7 7008005 流量调节堵头
8 7016592
调压表，0–2.07 bar（0–30 psi）
9 7017402 转换开关
10 7022243 气压控制阀
11 7022165 气压输出接口
12 7011186 出油口
13 7022166
转接头1/8 NPT x 8 mm 弯角型
14 7008010 流量控制模块带传感器
14 7008003 流量控制模块带外接传感器
15 7022182 低压力报警开关
16 7022188 进油口
17 7017400
转接头1/8 MPT x 6 mm 弯角型
18 7017400 转接头1/8 MPT x (2) 6 mm
可更换备件（续）可更换备件（续）
7
6
7
6
6
14
15
12
12
12
16
12
MicroCoat MC800润滑系统
33
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
MC685M和MC686M 3.8和7.5升油罐MC685M和MC686M 3.8和7.5升油罐
物料编号物料编号 描述描述
7002004 蓝色聚安脂料管
7020446 加油盖氟橡胶O型圈
7020425 (2）丙烯酸管橡胶衬垫
7020427 氟橡胶密封衬垫
7020432
气压减压阀40 psi（2.76 bar）
7022195 油罐进口转接头
7020422 丙烯酸管6.05"D x 8.96"L(一加仑)
7020438 丙烯酸管6.05"D x 16.35"L(两加仑)
7022188
1/8 BSPP x 6 mm油罐输出接头
7022175 黑色聚氨脂管子
7020442 加油盖
7020436 镀镍铜质的流通管道
7020429 不锈钢液位开关组件（包括连接器，导线和溢流冒口）
7022156 润滑油过滤套装
7017347 润滑油过滤器，每盒包装4个
MC687M 19升油罐MC687M 19升油罐
物料编号物料编号 描述描述
7020036 油罐密封盖，氟橡胶密封材质O型圈
7022195 油罐进油接口
7013316 液位开关装置
7020448 双液位开关装置
7022175 黑色聚氨脂管子
7002004 蓝色聚氨脂管子
7022156 润滑油过滤装置组件
7017347 润滑油过滤器，每盒包装4个
7022188 出料口接头
可更换备件（续）可更换备件（续）
MicroCoat MC800润滑系统
34
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
故障排除故障排除
MC800控制器
可能的原因和修正措施可能的原因和修正措施
压力调压表不能设定压力 污染的气源导致。拆掉控制器的外壳检查调压表。从调压
表上取下铜的六角螺栓，弹簧盒和提升阀。清洗提升阀重
新安装。
无润滑油流至胶阀 可能是油罐压力太低所致。油罐压力最小应该在
0.83 bar(12 psi)油管没有完全插入到控制器后面的出油
口，检查连接处完全密封。
根据安装指南检查油管安装无误。
检查料管是否打结。
胶阀无法开启 连接至控制器的气压必须为4.1 bar(60 psi)。
润滑油流出但喷雾阀不能
雾化喷涂
检查雾化空气盖是否堵塞。确定油罐过滤器是干净的。拆下
雾化空气盖将其内部和喷雾外部清洗干净。参照第27页喷雾
阀保养指南。
雾化空气压力太低导致不能喷涂。将压力调到所需范围内。
一般气压工作范围为8到 0.55到1.03 bar(15 psi)。
胶阀关闭后滴漏 滴漏可能由于撞针与喷嘴吻合不当。清洁撞针和喷嘴，更换
已经磨损或破坏的部件。
确认喷嘴是否拧紧以能够和撞针良好配合。
