MicroCoat MC800润滑系统
24
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
连接紧急停止线路连接紧急停止线路
必须将冲床上的紧急停止控制线路合理的连接到MicroCoat系统上，防止冲床在没有润滑油的情况下工作，同时入锅润
滑油的压力低于0.69 bar(10 psi)时向操作者提出警报。将红色和黑色的导线连接到冲床上的紧急停止控制线路。
这些开关也必须连接到冲床紧急停止控制线路一系列的线路上。这样的话，可以让操作人员在 MC800系统关闭情况下检
查和测试自动防故障装置。在系统关闭时，冲床是不能开启工作的。
警告警告
将红色和黑色线缆连接到冲床的紧急停止线路上。
系统安装（续）系统安装（续）
连接到冲床的紧急停止线路
连接到压力开关
控制器
连接到冲床紧急停止线路
压力开关和低液位开关等级：
20VA,240V
多个压力开关
需与工厂电气工程师确认需与工厂电气工程师确认
MicroCoat MC800润滑系统
25
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
系统设置系统设置
首先检查所有的连线首先检查所有的连线
1. 检查所有的接线正确无误并连接牢固。
2. 确认系统压力在关断状态，工作模式开关设定在自动/运行
模式。
3. 检查所有的输入气压连接完好并在4.14 bar(60 psi)以上。
填充油罐填充油罐
不要填充过满，否则会导致润滑油倒流到控制器调压表里。
注意注意
1. 拧开加油盖，将润滑油加到油罐中立到油罐垃高液位指示
线为止。
2. 重新拧紧加油盖。
基本设定基本设定
1. 将系统压力开关打开。
2. 调节油罐调压表到1.03 bar(15 psi),此压力不能小于
0.83 bar(12 psi)。
3. 将雾化气压调压表逆吋针旋转直到完全关闭，使开始调节胶
阀时不会有雾化气压。
注：注：调压表旋钮可以按下去锁紧，这里将其放在不锁紧状
态。
4. 将所有的流量调节塞顺时针旋转直到完全拧紧为止。
5. 将工作模式开关打到手动/设置模式。
6. 打开过滤器上的排气阀直到所有空气被排出。
7. 检查过滤器四周，油罐和控制器是否有渗漏。
8. 选择其中一个喷雾阀，打开对应的流量调节塞，逆时针旋转
5圈使油管和胶阀中充满润滑油。
9. 当润滑油一滴滴稳定流出，则胶阀流量设定完成，将流量调
节塞顺时针旋转关闭。
10. 重复第8步和第9步设定其他毎个胶阀的流量。
1
2
3
4
5
1
2
3
4
5
MC800
MC800-PV
MicroCoat MC800润滑系统
26
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
提醒:提醒:在调整喷涂之前每个胶阀一定要完全充满润滑油并设定好
流量(润滑油一滴滴稳定的流出）。
调节喷雾状态调节喷雾状态
1. 首先，选择其中一个胶阀调节对应的流量控制旋钮，使润滑
油以一秒钟一滴的流速从胶阀口滴出。
2. 记下调整好的流量调节塞设定的刻度值，将其它胶阀对应的
流量调节塞旋钮拧到同样的刻度，让每个胶阀的流量一样。
3. 顺时针旋转雾化气压调压表使其达到0.55 到0.69 bar (8到
10 psi)，胶阀开始喷涂。比较粘稠的润滑油雾化压力设定
在0.83到1.03 bar(12到15 psi)。按下旋扭将其锁紧。
4. 将工作模式开关设定在自动/运行模式，喷雾阀停止工作。
当冲床开始运转时，胶阀即准备好开始喷涂。
5. 开始冲压后，润滑油的需求量可以通过调节流量调节塞来
改变流量。
维护和清洁维护和清洁
MicroCoat系统的设计使其无需经常保养，保养周期长。但为了确保其无故障的良好运转，请按照以下步骤进行保养：
在任何保养之前，要先将系统压力开关打到关闭位置，并且打开油罐上的排气阀释放掉所有的压力。
警告警告
· 使用清洁的润滑油。
· 定期检查油罐底部是否有残渣，并及时清洗干净。
· 不能使用氯化溶剂，芳烃类溶剂或其它对丙烯酸树脂有腐蚀性的溶剂清洗MC685M或MC686M油罐。只能用肥皂和水，
或矿物油精清洗丙烯酸树脂油罐表面。
· 使用清洁的，干燥的，无油的压缩空气。只要调压过滤表中出现湿气或是油滴就要及时排出。
· 每6个月，即过滤器（#7017347)工作使用1000个小时后就要更换一次。
· 按照当地的环境规范处理废弃的过滤器。
系统设置（续）系统设置（续）

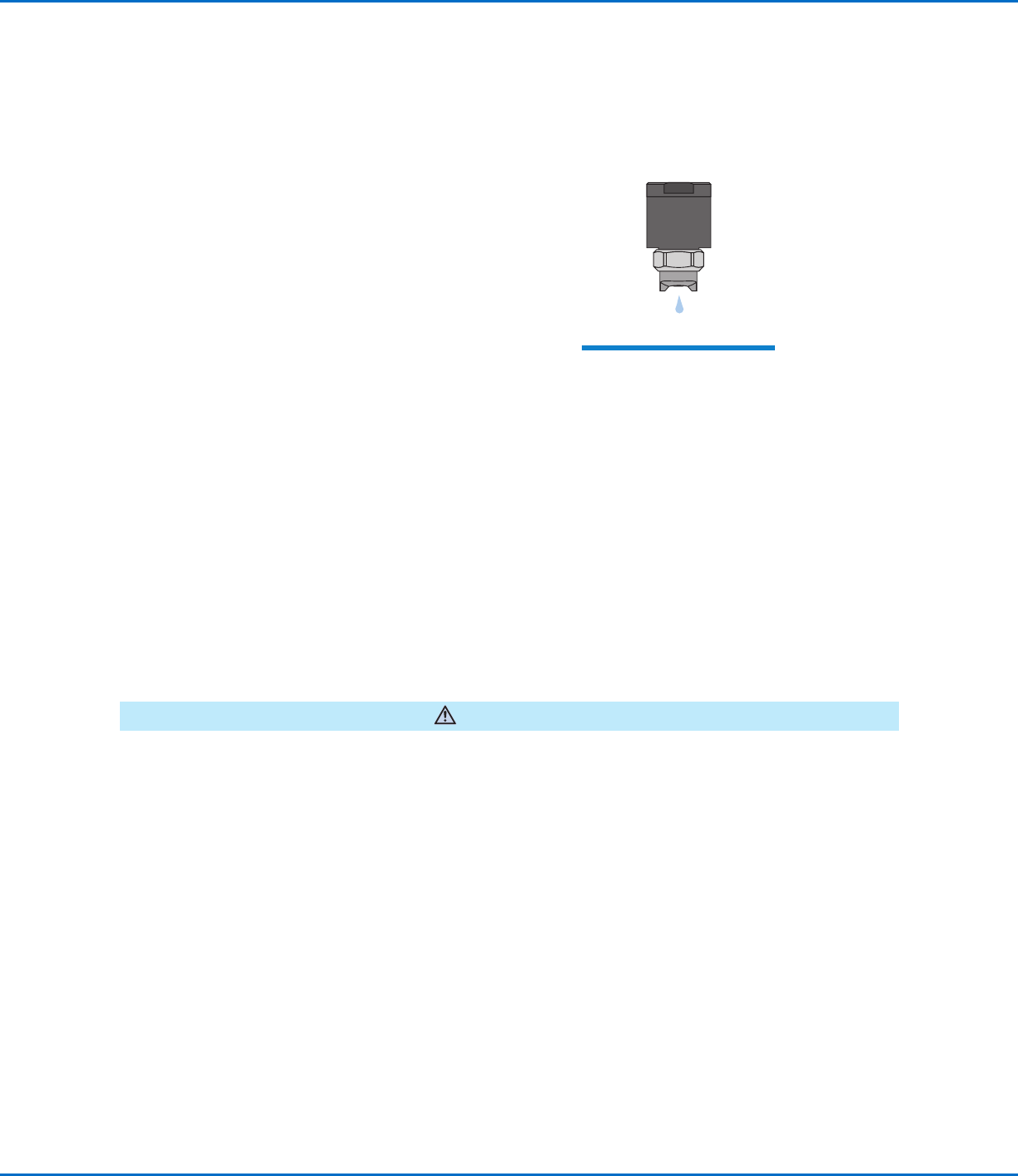

胶阀基本设定好后，调节润滑
油流量使其达到一秒钟一滴的
速率。
