MicroCoat MC800润滑系统
19
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
系统安装（续）系统安装（续）

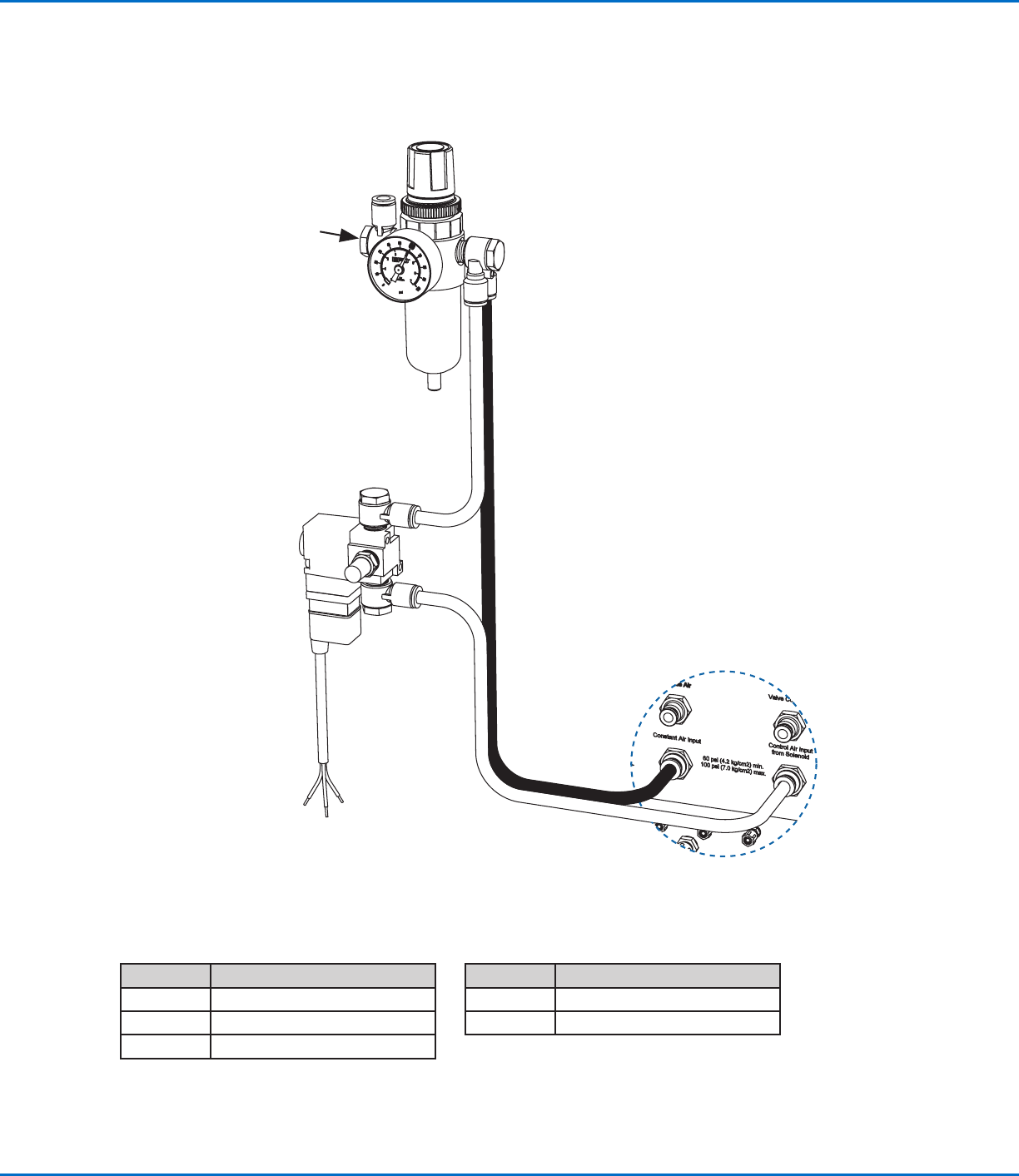

气路连接图气路连接图
需与工厂电气工程师确认需与工厂电气工程师确认
弯角转接头，1/4 MPT X 8 mm
工作气压：
设定在 4.14 bar (60 psi)
弯角转接头，1/4 NPT X (2) 8 mm
8 mm,黑色
持续气压连接
控制气压连接
连接到冲床开关控制
| 电路中
3相气压电磁阀冲床工
作时开启
14 bar (60 psi)时流
量需达到.06 cu. m.
(2.0 cfm)(60 psi)
5-micron过滤调压表，可另购
#7022158
输入气压范围为
4.14–8.62 bar
(60–125 psi)
8 mm,白色
控制器
EFD EFD MicroCoatMicroCoat型号电磁阀描述型号电磁阀描述
物料编号物料编号 描述描述
7008014 24伏直流电磁阀
7022159 100伏交流电磁阀
7022161 220伏交流电磁阀
EFD EFD MicroCoatMicroCoat电磁阀电磁阀
物料编号物料编号 描述描述
7016694 AC交流电磁阀
7008016 DC直流电磁阀
MicroCoat MC800润滑系统
20
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

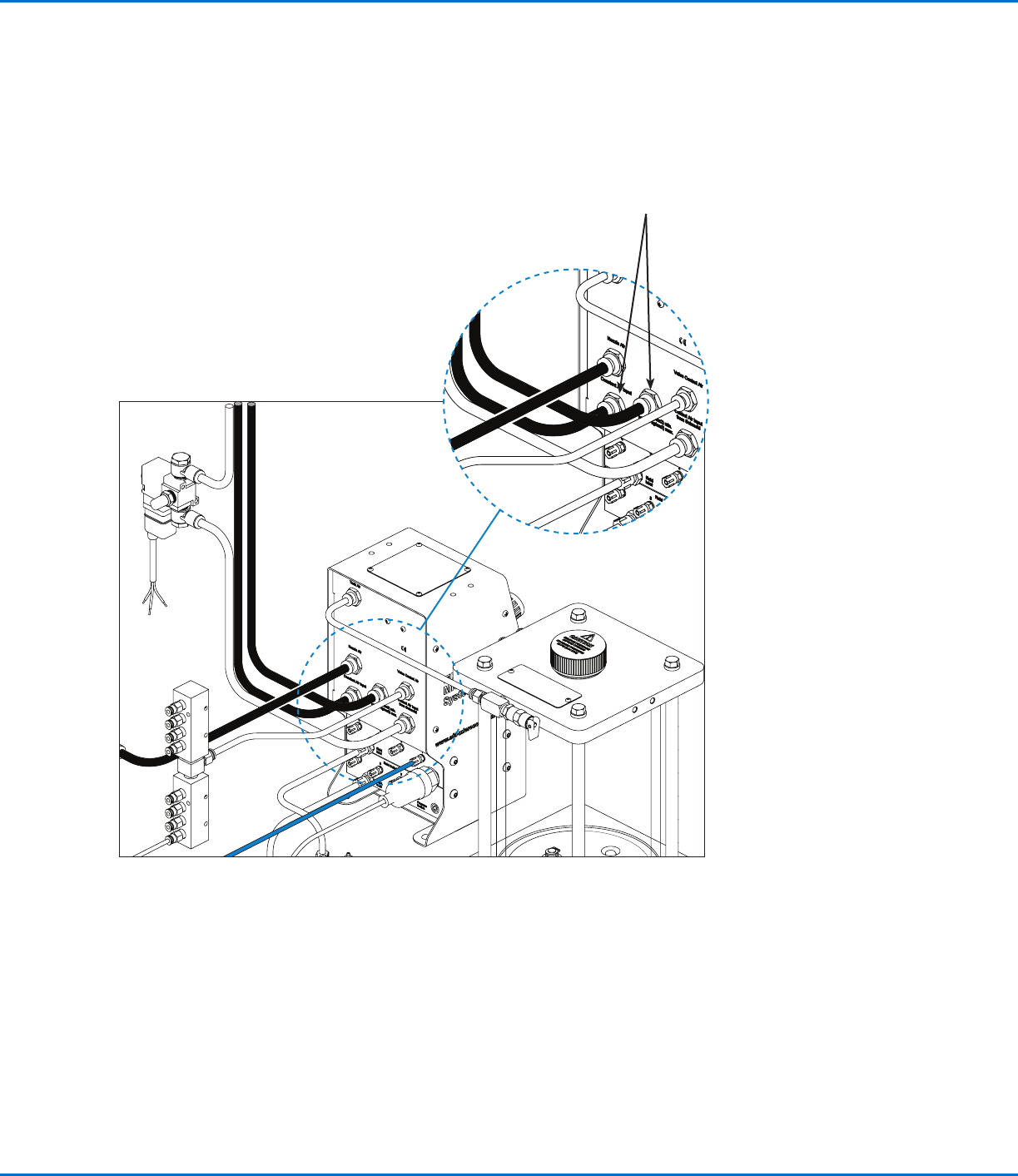

（仅适用于MC800-PV）气路连接图（仅适用于MC800-PV）气路连接图
系统安装（续）系统安装（续）
需与工厂电气工程师确认需与工厂电气工程师确认
持续辅助雾化气压输入
（从主调压阀通过黑色8毫
米气管输入）
MicroCoat MC800润滑系统
21
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
连接胶阀气管连接胶阀气管
注：注： (MC800)(MC800)见第22页的图示说明。
(MC800-PV)(MC800-PV)见第23页的图示说明。
1. 安装两个多通路气路转接模块，一个使用白色气管连接控制气压气路，一个使用黑色气管
连接喷嘴雾化空气气路。
2. (仅适用于仅适用于MC800-PV) 配有1/4MPT弯角8mm气管快插接头。将标准6mm气管快插接头从雾
化气压歧路块拆下，然后换上8mm气管快插接头（请见第23页连接图）。
3. 使用黑色适当长度的6 mm气管一端连接控制器雾化空气输出口，另一端插到多通路1压转
接模块黑色接口。
4. 使用白色适当长度的6 mm气管一端连接到控制气压输出U，另一端插到多通路气压转接模
块白色接口。
5. 用白色和黑色的4 mm气管各一条，根据颜色标示对应连接胶阀与多通气路输出口，连接好
后将气管剪到需要长度。
6. 使用透明的4 mm管子，一端连接到流量控制模块的流体输出口，用螺帽固定。另一端连接
到喷雾阀的进胶口。
7. 使用螺旋型包裹将每个胶阀连接的管子包裹在一起，使车间设备整齐，防止管子松动造成
的破坏。
系统安装（续）系统安装（续）
连接油罐和过滤器连接油罐和过滤器
注：注： (MC800)(MC800)见第22页的图示说明。
(MC800-PV)(MC800-PV)见第23页的图示说明。
油罐需要连接到过滤器，流体流通管路，气压管路和低液位报警开关线缆。
将油罐连接到控制器步骤如下：
1. 将灰色的气管一端连接到控制器后面的油罐压力接口，另一端连接到油罐顶部的进气口。
2. 将过滤器上盖固定到油罐上，或是用夹具安装到MicroCoat支架上。
3. 用透明的管子一端连接到控制器上流量控制模块的进油口，另一端连接到油罐底部的出
油口。
4. 将油罐和控制器之间的透明料管剪断，然后将从油罐接出的料管连接到过滤器上盖的“输
入”口。
5. 从控制器处接出的料管连接到过滤器上盖的“输出”口。
6. 润滑过滤器密封圈，然后将过滤器旋入过滤器上盖，直到密封圈碰到上盖，之后再旋3/4
圈。
7. 请参见第24页接线图进行紧急停止线路和低液位报警线缆到控制器的连接。
