CN_Nordson_EFD_MC800_Operating_Manual.pdf - 第17页
MicroCoat MC800 润滑系统 17 www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 系统安装 系统安装 安装喷雾阀 安装喷雾阀 使用EFD的专用安装夹具#7021742，或是利用胶阀本体上的6 mm 安装孔将胶阀安装到支架上。 注： 注：可供选择的胶阀夹具能够很容易的固定好胶阀，而不需要额…
MicroCoat MC800润滑系统
16
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

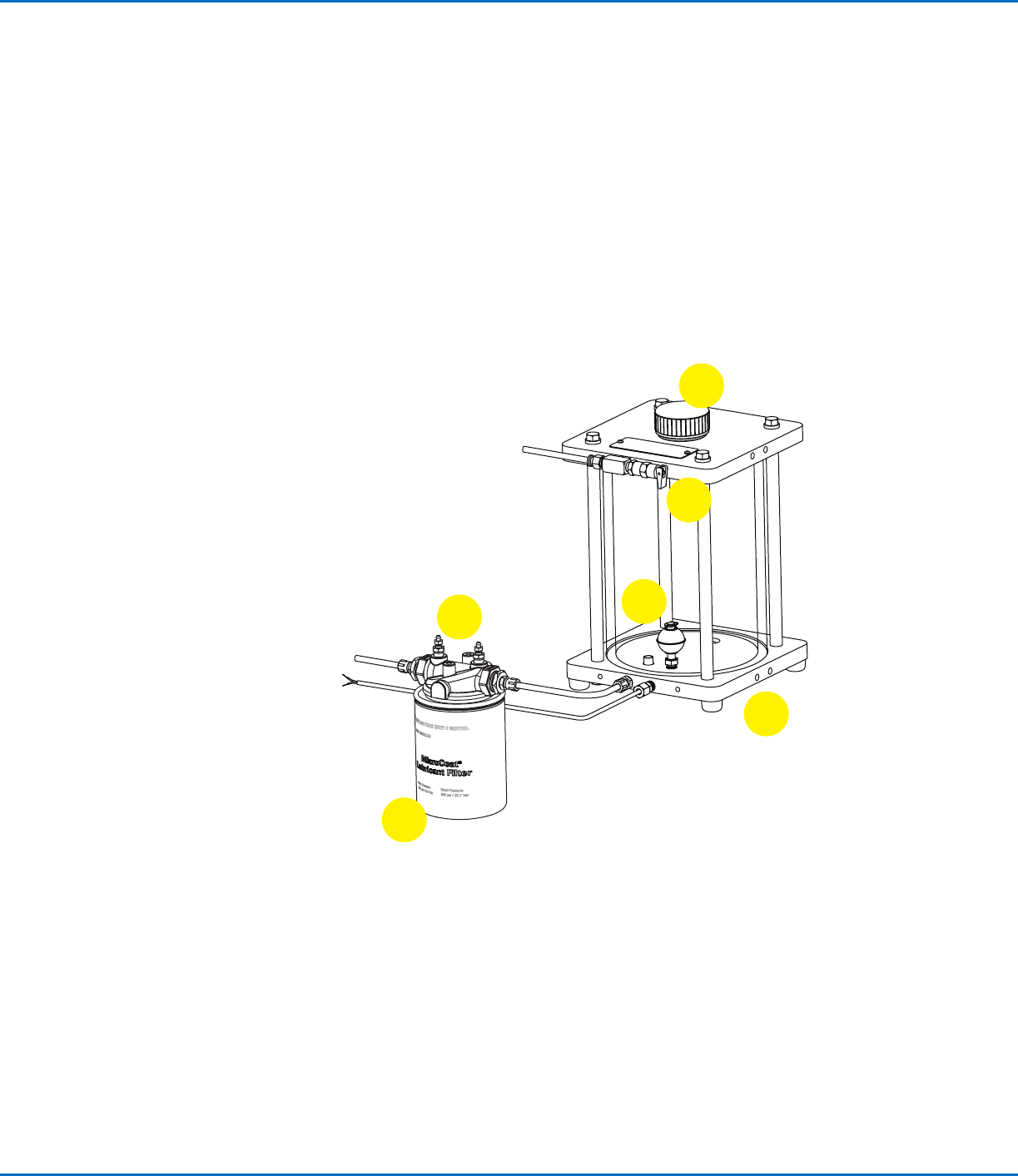

油罐结构油罐结构
1. 低液位报警开关低液位报警开关
将其连接到冲压机紧急停止开关，防止系统在没有润滑油的状态下
仍然工作。当润滑油接近用完时开关启动，整个系统停止工作。
2. 卸压阀卸压阀
当油罐压力超过2.76 bar(40 psi)时自动卸压。在向油罐灌充润滑
油时，也可手动拨开释放压力。
3. 油罐密封盖油罐密封盖
当密封盖打开，就会释放掉所有的压力。
4. 润滑油流通管道（示图中不显示）润滑油流通管道（示图中不显示）
5. 润滑油过滤器润滑油过滤器
6. 排气阀排气阀
用来清除过滤器中的空气
1
3
6
5
4
2
MicroCoat MC800润滑系统
17
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
系统安装系统安装
安装喷雾阀安装喷雾阀
使用EFD的专用安装夹具#7021742，或是利用胶阀本体上的6 mm
安装孔将胶阀安装到支架上。
注：注：可供选择的胶阀夹具能够很容易的固定好胶阀，而不需要额
外钻孔或是制作其他装置。详细信息请见第29页。

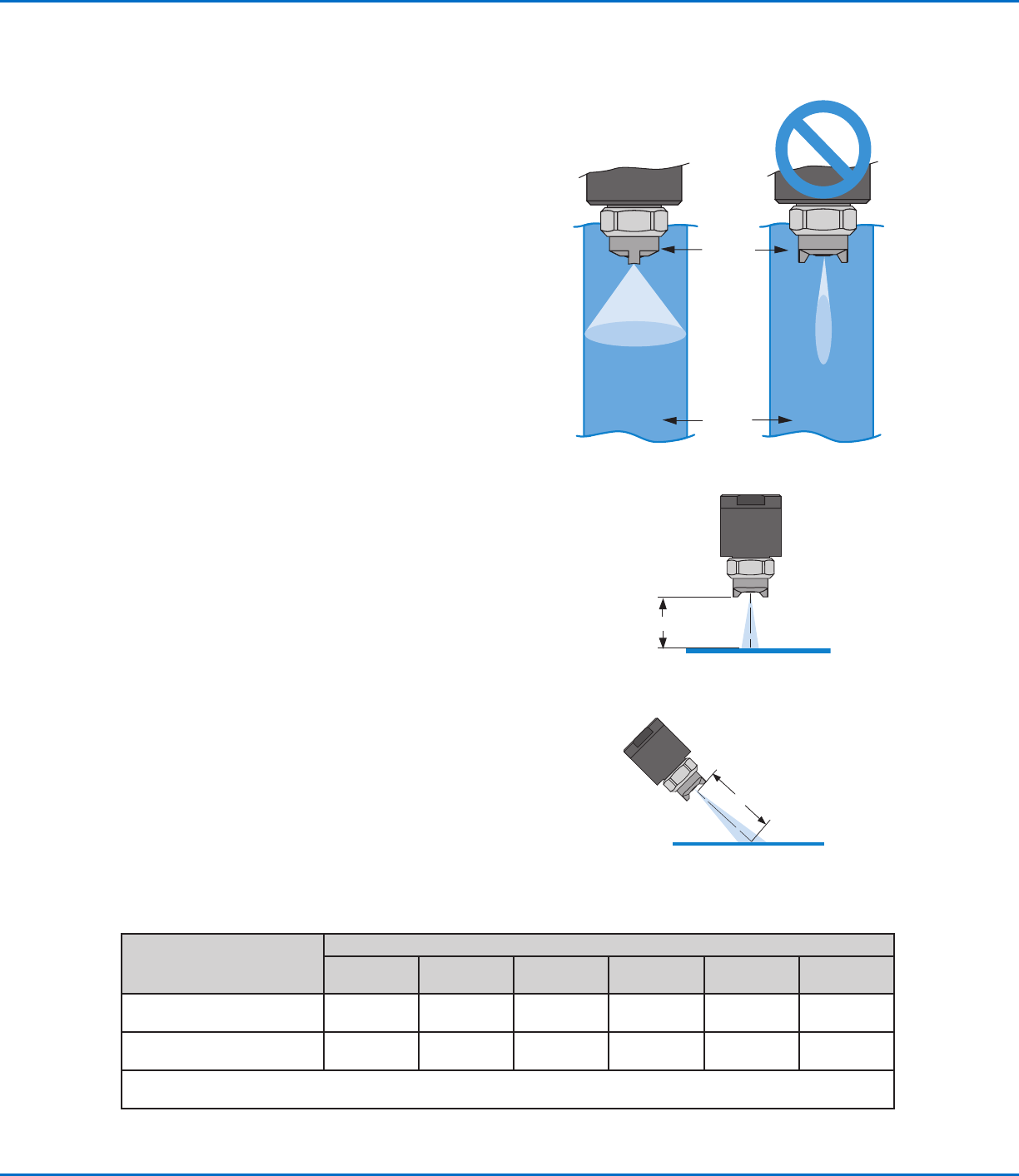

为了确保合适的喷涂范围，安装MC785M胶阀时使雾化空气盖为了确保合适的喷涂范围，安装MC785M胶阀时使雾化空气盖
的TABS和物料如插图所示在同一直线上。使用胶阀校准工具的TABS和物料如插图所示在同一直线上。使用胶阀校准工具
（#7023866,详见第29页）进行精密校正。（#7023866,详见第29页）进行精密校正。
警告：如果松开雾化空气固定螺丝调整TABS的方向，调整后要确警告：如果松开雾化空气固定螺丝调整TABS的方向，调整后要确
保使用扳手将其拧紧才能让胶阀工作。保使用扳手将其拧紧才能让胶阀工作。
胶阀喷涂的范围大小由喷嘴与板材之间的距离决定，其关系如下
图表所示。
胶阀喷涂范围胶阀喷涂范围
喷雾阀型号喷雾阀型号
喷嘴与板材距离喷嘴与板材距离
2.54 mm 2.54 mm
(0.1")(0.1")
50.8 mm 50.8 mm
(2.00")(2.00")
76.2 mm 76.2 mm
(3.00")(3.00")
101.6 mm 101.6 mm
(4.00")(4.00")
127.0 mm 127.0 mm
(5.00")(5.00")
152.4 mm 152.4 mm
(6.00")(6.00")
MC785M
25.4 mm
(1.00")
38.1 mm
(1.50")
50.8 mm
(2.00")
63.5 mm
(2.50")
69.9 mm
(2.75")
82.6 mm
(3.25")
MC785M-WF
38.1 mm
(1.50")
63.5 mm
(2.50")
88.9 mm
(3.50")
114.3 mm
(4.50")
139.7 mm
(5.50")
165.1 mm
(6.50")
MC785M-WF建议用来喷涂2.0"到6.0"宽度的板材。
注：注：喷涂范围依赖于润滑油的粘度和表面张力。
雾化帽
板材
合适的空气盖方向
喷嘴距离
45’角安装
喷嘴距离
MicroCoat MC800润滑系统
18
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
流量调节塞与堵头的安装和拆卸流量调节塞与堵头的安装和拆卸
在维护保养此系统之前请先将系统开关打到关断状
态，确保油罐压力为零
注意注意

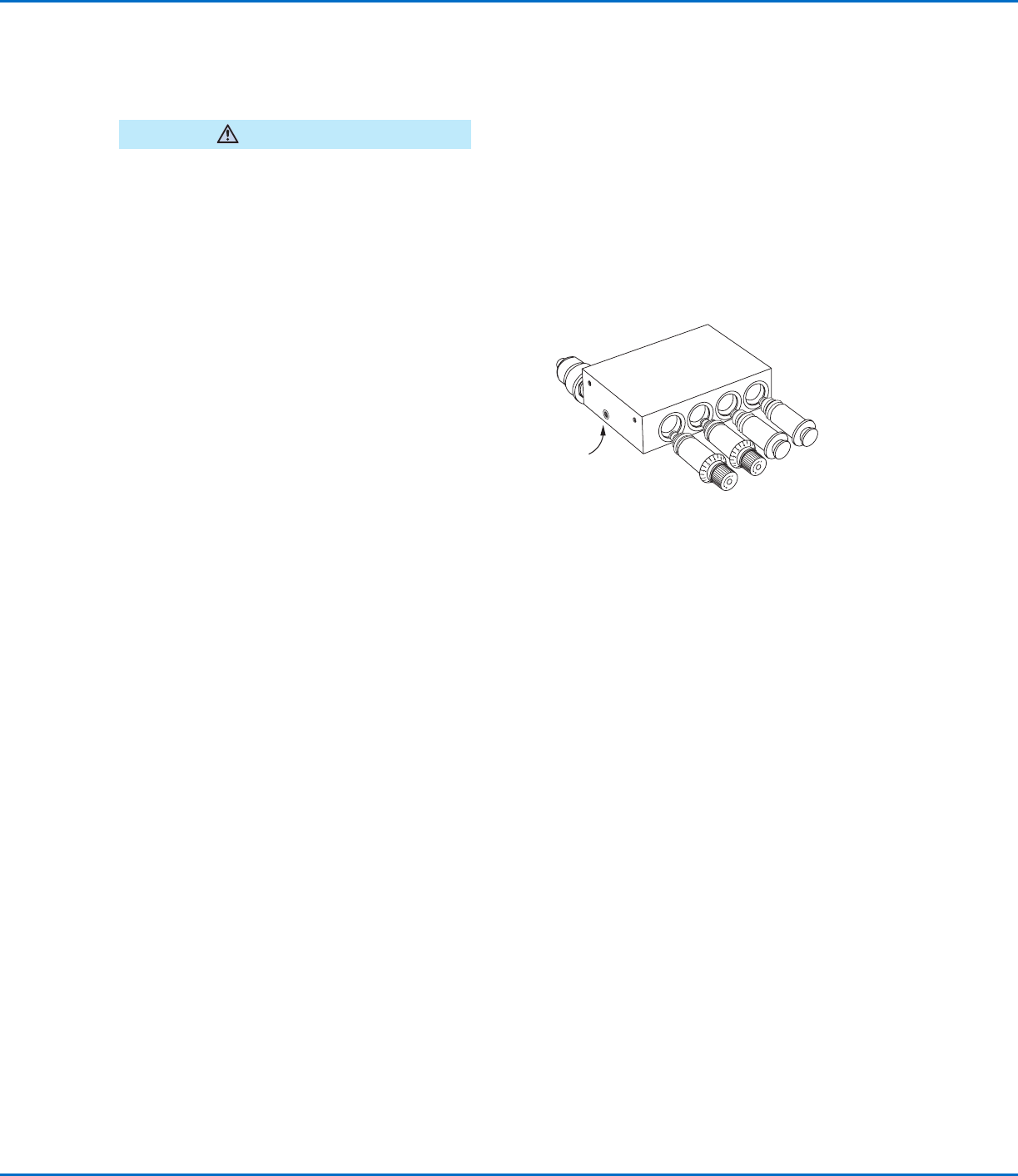

首先，先将流量控制模块底部的固定螺丝拧松，然后取出
流量调节塞和堵头。
注：注：从流量控制模块中拔出堵头或流量调节塞时，可以顺
时针旋转，从而转动O型圈，轻松拔出。拔出流量调节塞
前，需将流量调节旋钮调到关闭状态。
系统安装（续）系统安装（续）
安装一个新的流量调节塞，先用润滑油润滑流量调节塞上
面的O型圈，将流量调节塞插入流量控制模块并顺时针旋
转，直到流量调节塞完全到位。持续旋转流量调节旋钮，
直到旋钮上的0刻度与流量控制模块上面的0刻度对齐。最
后锁紧固定螺丝。
流量控制模块
底部的固定螺丝
设置控制器设置控制器
1. 将控制器和油罐放在工作区域之外，将油罐放在方便填充润滑油的位置。
2. 将系统开关打到关断状态，工作模式打到自动运行状态。
3. 如第19页图示，连接5-micro过滤气压表到工厂气源。使用8 mm的黑色气管从气压表连接到控制器后面板的恒定气
压输入口，使用8 mm的白色气管从电磁阀输出口连接到控制器后面板上的控制气压输入口。
4. (仅适用于仅适用于MC800-PV) 将辅助雾化气压气管（黑色8毫米）从主调压阀连接到控制器背面的辅助气压端口（请见第
20页连接图）。
连接气压控制电磁阀连接气压控制电磁阀
重要：重要：当冲床开始冲压后，电磁阀必须一直开启，保证 MicroCoat系统一直不停喷涂。为了达到同步进行，可以将电
磁阀接到冲床的离合器/开启线路上。
为了确保供给控制器充足气压和良好的控制，必须将控制器的控制气压输入口用白色气管连接到电磁阀气压输出口。
1. 选择适当的电磁阀，在4.14 bar(60 psi)时流量要达到或超过0.06 cu.m./min。
2. 如图所示，用适当长度的气管安装连接电磁阀。
3. 将电磁阀的控制导线连接到冲床控制路线。
