MicroCoat MC800润滑系统
30
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
可更换备件可更换备件

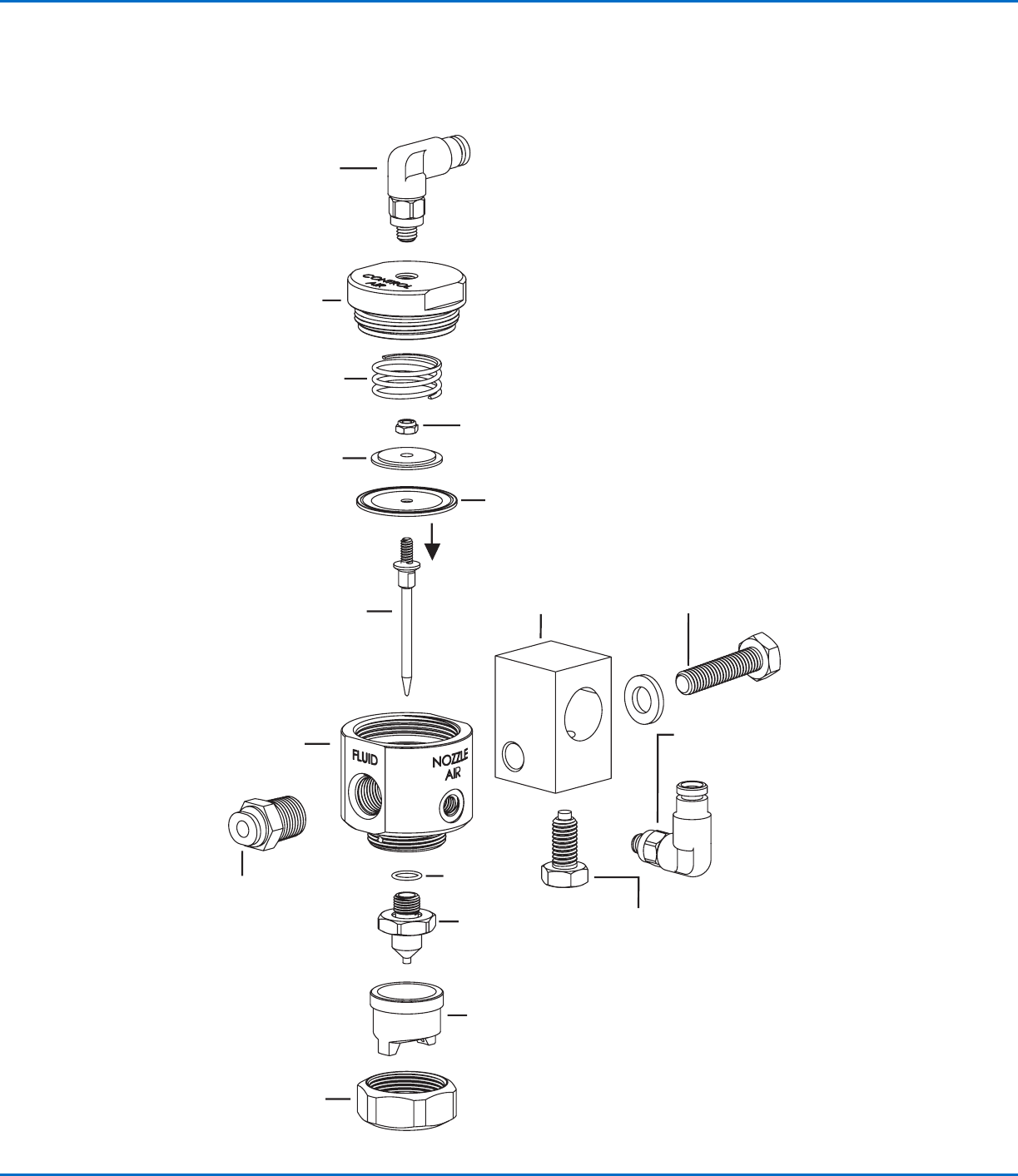

MC785M系列喷雾阀剖面图及部件编号MC785M系列喷雾阀剖面图及部件编号
HM 6 X 25 mm
平头六角螺栓，不锈钢
弯角快插接头
10-32 x 4 mm 外径
#7007019
平头六角螺栓，不锈钢
黄铜凸头
MC785M: 标准扇型雾化空气盖0.046"#7021775
MC785M-WF: 加宽扇型雾化空气盖0.046"#7021778
MC785M气管:
#7008007 4 mm — 黑色
#7022171 4 mm — 透明
#7008006 4 mm — 白色
雾化空气盖固定螺母
#7021599
撞针
#7021702
弹細定垫片
#7021704
弹簧
#7021700
胶阀上盖
#7021698
直角快插接头
10-32 x 4 mm 外径
#7007019
可选配：直型快插接头
10-32 x 4 mm 外径
#7021724
流体槽
#7021696
快插接头
1/8 NPT x 4 mm 外径
#7021718
可选配：弯角快插接头
1/8 NPT x 4 mm 外径
#7021738
氟橡胶O型圈
#7014765
喷嘴 0.046英寸
#7021753
隔膜固定螺母
#7021709
隔膜
#7021727
PTFE 面
(蓝灰)
固定夹具
#7021742
MicroCoat MC800润滑系统
31
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

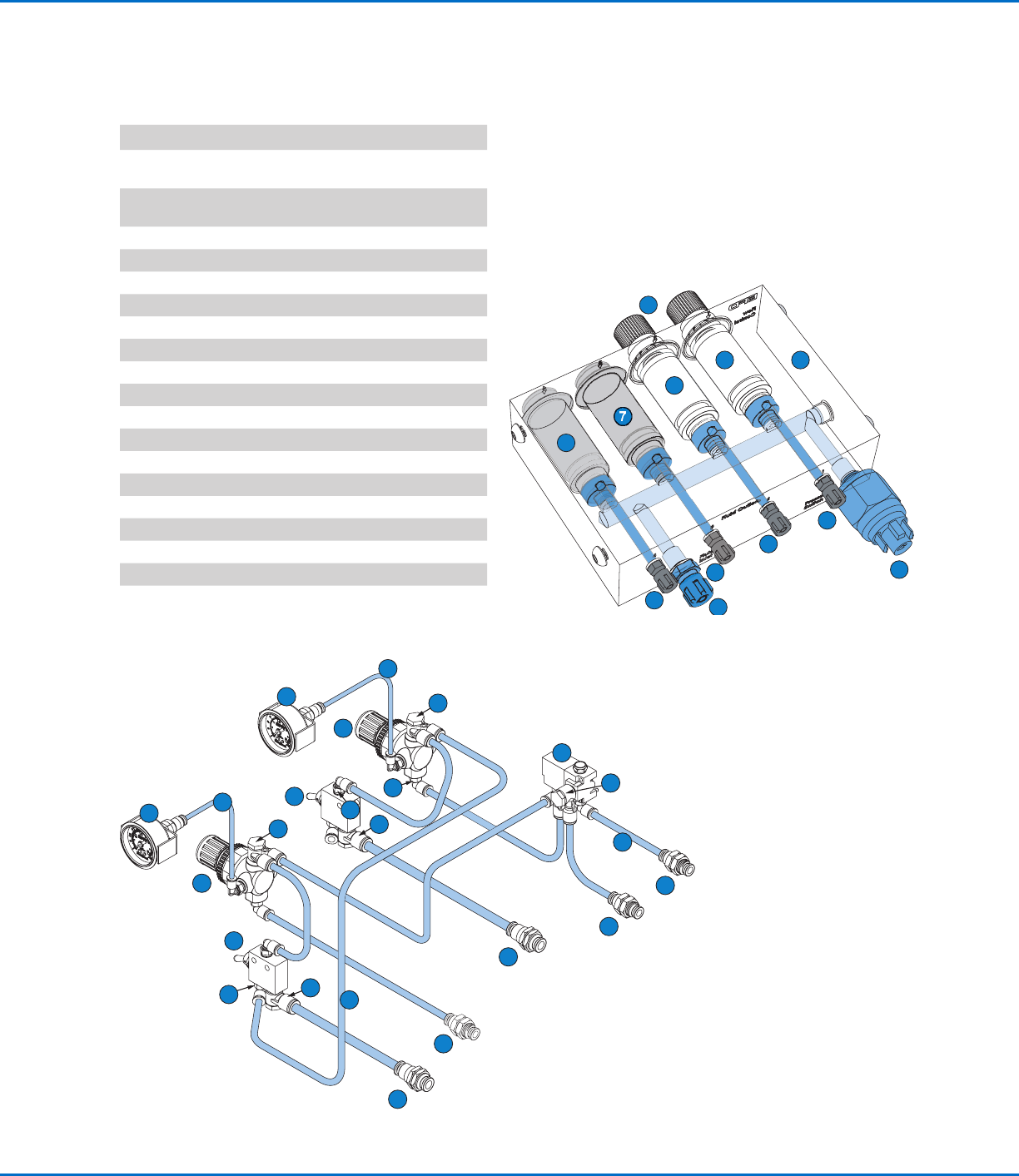

MC800控制器MC800控制器
项目项目 物料编号物料编号 描述描述
1 7016572 油罐气压调压表0–2.07 bar
（0–30 psi）
2 7016574 雾化气压调压表0–2.07 bar
（0–30 psi）
3 7002004 6 mm 外径气管
4 7016767 5/32" OD x 3/32" 气管
5 7022164 输入气压接头
6 7008004 流量调节塞
7 7008005 流量调节堵头
8 7014882
调压表，0–2.07 bar（0–30 psi）
9 7017402 转换开关
10 7022243 气压控制阀
11 7022165 气压输出接口
12 7022186 出油口
13 7022166
转接头1/8 NPT x 8 mm 弯角型
14 7008010 流量控制模块带传感器
14 7008003 流量控制模块带外接传感器
15 7022182 低压力报警开关
16 7022188 进油口
17 7017400
转接头1/8 MPT x 6 mm 弯角型
18 7017399 转接头1/8 MPT x (2) 6 mm
5
11
5
11
11
9
9
8
8
10
1
2
3
3
13
17
4
4
18
18
18
17
17
13
输人气压接头, 4.1 bar (最小 60 psi)
气压输出接口（通喷阀）
输入气压接头
4.1 bar(最低60 psi)
气压输出接口(通储液罐）
控制气压输出接口
气压控制阀
调压表,
0–2.07 bar
（0–30 psi）
转换开关
On/OFF
调压表,
0–2.07 bar
（0–30 psi）
手动与自动
转换开关
可更换备件（续）可更换备件（续）
7
6
7
6
6
14
15
12
12
12
16
12
MicroCoat MC800润滑系统
32
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
9
9
8
8
1
2
3
13
17
4
4
18
18
17
17
13
5
11
11
10
3
18
输人气压接头, 4.1 bar (最小 60 psi)
气压输出接口（通喷阀）
输入气压接头
4.1 bar(最低60 psi)
气压输出接口(通储液罐）
控制气压输出接口
气压控制阀
调压表,0–2.07 bar（0–30 psi）
转换开关 On/OFF
调压表,
0–2.07 bar
（0–30 psi）
手动与自动
转换开关
辅助雾化气压输入，8mm气管
MC800-PV控制器MC800-PV控制器
项目项目 物料编号物料编号 描述描述
1 7016572 油罐气压调压表0–2.07 bar
（0–30 psi）
2 7016574 雾化气压调压表0–2.07 bar
（0–30 psi）
3 7002004 6 mm 外径气管
4 7016767 5/32" OD x 3/32" 气管
5 7022164 输入气压接头
6 7008004 流量调节塞
7 7008005 流量调节堵头
8 7016592
调压表，0–2.07 bar（0–30 psi）
9 7017402 转换开关
10 7022243 气压控制阀
11 7022165 气压输出接口
12 7011186 出油口
13 7022166
转接头1/8 NPT x 8 mm 弯角型
14 7008010 流量控制模块带传感器
14 7008003 流量控制模块带外接传感器
15 7022182 低压力报警开关
16 7022188 进油口
17 7017400
转接头1/8 MPT x 6 mm 弯角型
18 7017400 转接头1/8 MPT x (2) 6 mm
可更换备件（续）可更换备件（续）
7
6
7
6
6
14
15
12
12
12
16
12
