第1章. Docking Cart
1-1
1.1.

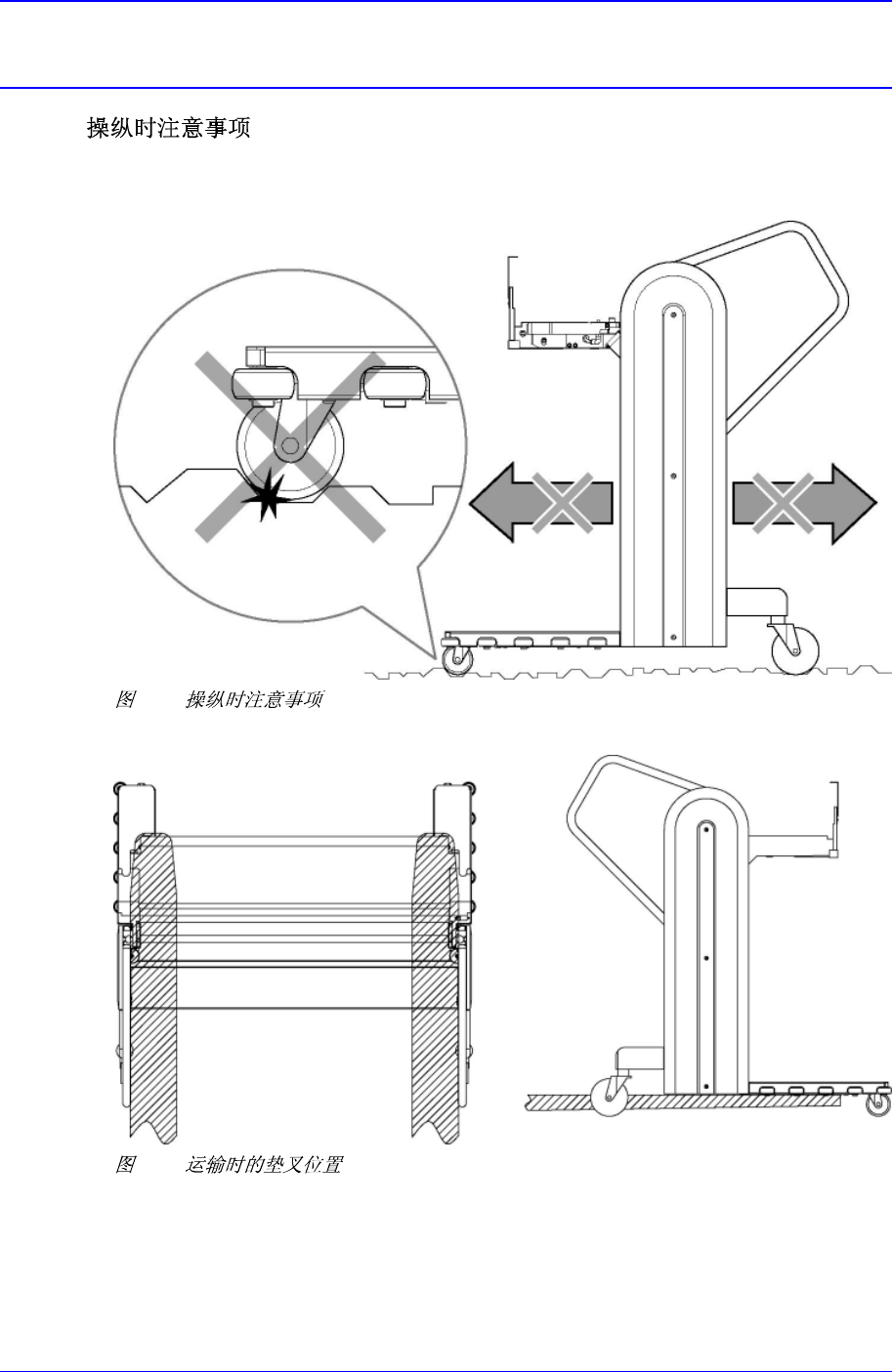

在柏油或粗糙的水泥地面等冲击大的地面上运输推车时请勿直接推动，请使用另外
运输手段。
1-1.
运输推车的垫叉位置如下。
1-2.
Samsung SM-Series Docking Cart
1.2. Overview
1.2.1. 概要
Docking Cart 为 Component Placer 的 Batch Changer，是为谋求用户使用方便，缩短
Feeder 交替时间，提高生产性而设置的周边机器。
(以下 Component Placer 称为设备)
1.2.2. 产品规格
使用SM Feeder的SM320 等SM系列设备的Docking Cart为可选项，其规格如下。
1-1.
适用设备 除 SM320 以外的 SM 系列设备 AIR 供给/切断 通路,
Docking Block,
附加下导（lower guide）
适用设备
PCB 贴装高度
900 ±20 mm ~ 950 ±20 mm (=880
~970mm)
基本
可使用带卷 最大直径 380mm Tape Cutter 使用时 330mm 以
上磁带卷:
因 Feeder 为旋启式磁带卷结
构可以适用
使用 Feeder base 可贴装 56 个空压式 8mm Feeder
最大重量 150kgf (包括 Feeder, 部件)
汽缸驱动及 Feeder 供给
空压
压缩空气 (5kgf/
㎠
±10%) 设备本体供给
Docking Cart 大小
836(L) x 966(W) x 939mm(H)
Docking Cart 重量 约 115kg (除 Feeder)
Docking Cart 升降驱动力 双负空压汽缸
Docking Cart 操作 Software MMI 上操作按钮 维护时使用电磁阀手动按钮
1-2
Docking Cart
1-3
1.2.3. Docking Cart System 的外观及功能

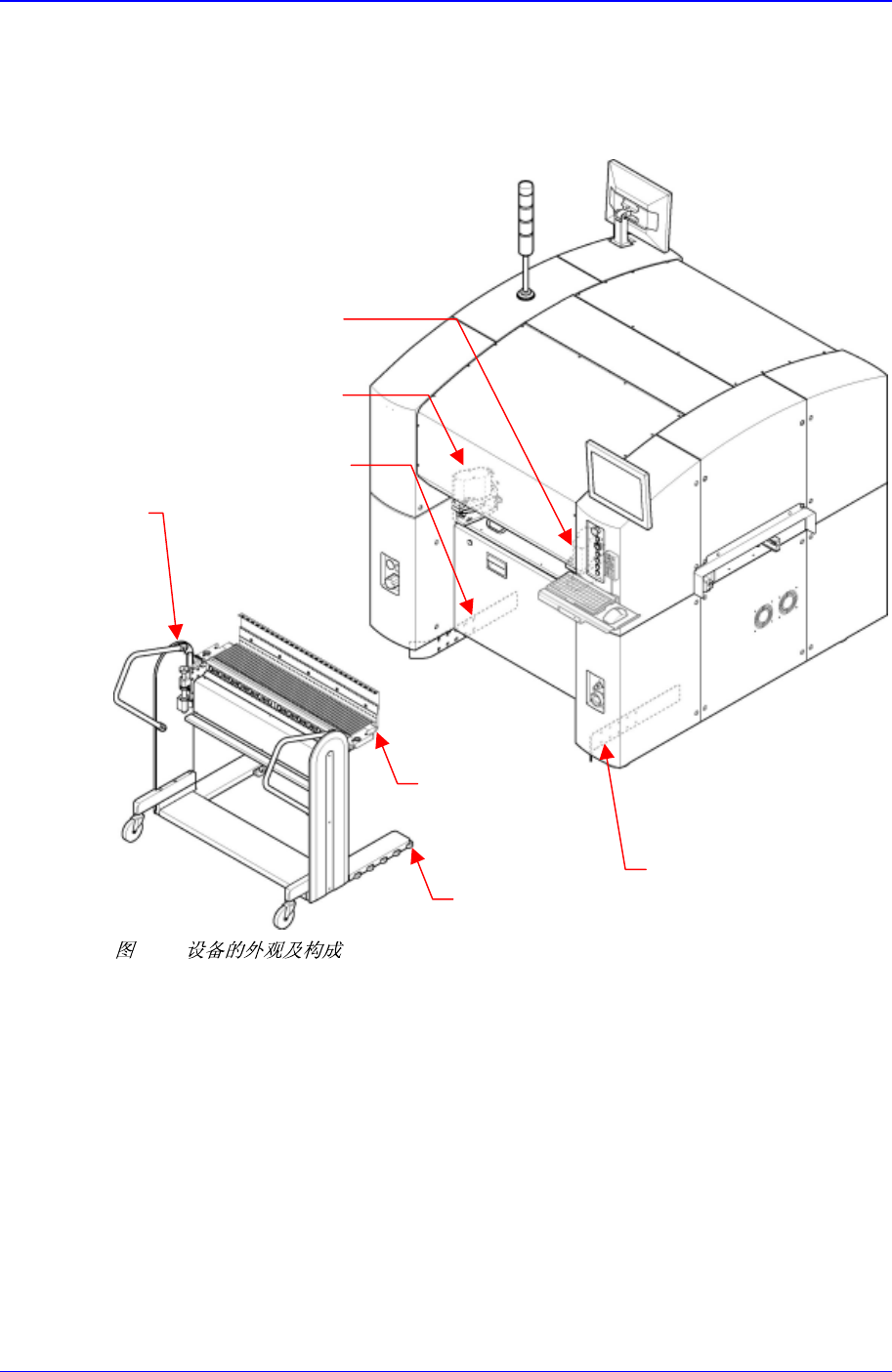

对接系统由如下同 Feeder Base 一体的 Docking Cart，位于设备本体左侧的 Docking
Block，下端定位部分构成，按功能分类则如下。
1-3.
Docking Block(R)
Docking Block(L)
Positioning
Guide
Docking Car
t
Docking Feede
r
Base
Positioning Guide
Guide Roller
