Docking Cart 1-1 1 1-12. feeder base 对接 feeder base 上升 对接 feeder base 下降 调整螺母 (Adjust Nut) 拧开方向 调整螺母 (Adjust Nut) 固定方向 根据 地面状 态 有必 要调 节本 体 下端 的位 置导 向 位置 。当 把车 对 接到 本体 时 ，应 当使车的 导向滚轮 ( Guide Rolle r) 随本体的位 置导向 (Posi ti…
Samsung SM-Series Docking Cart
1-10.
1-11.

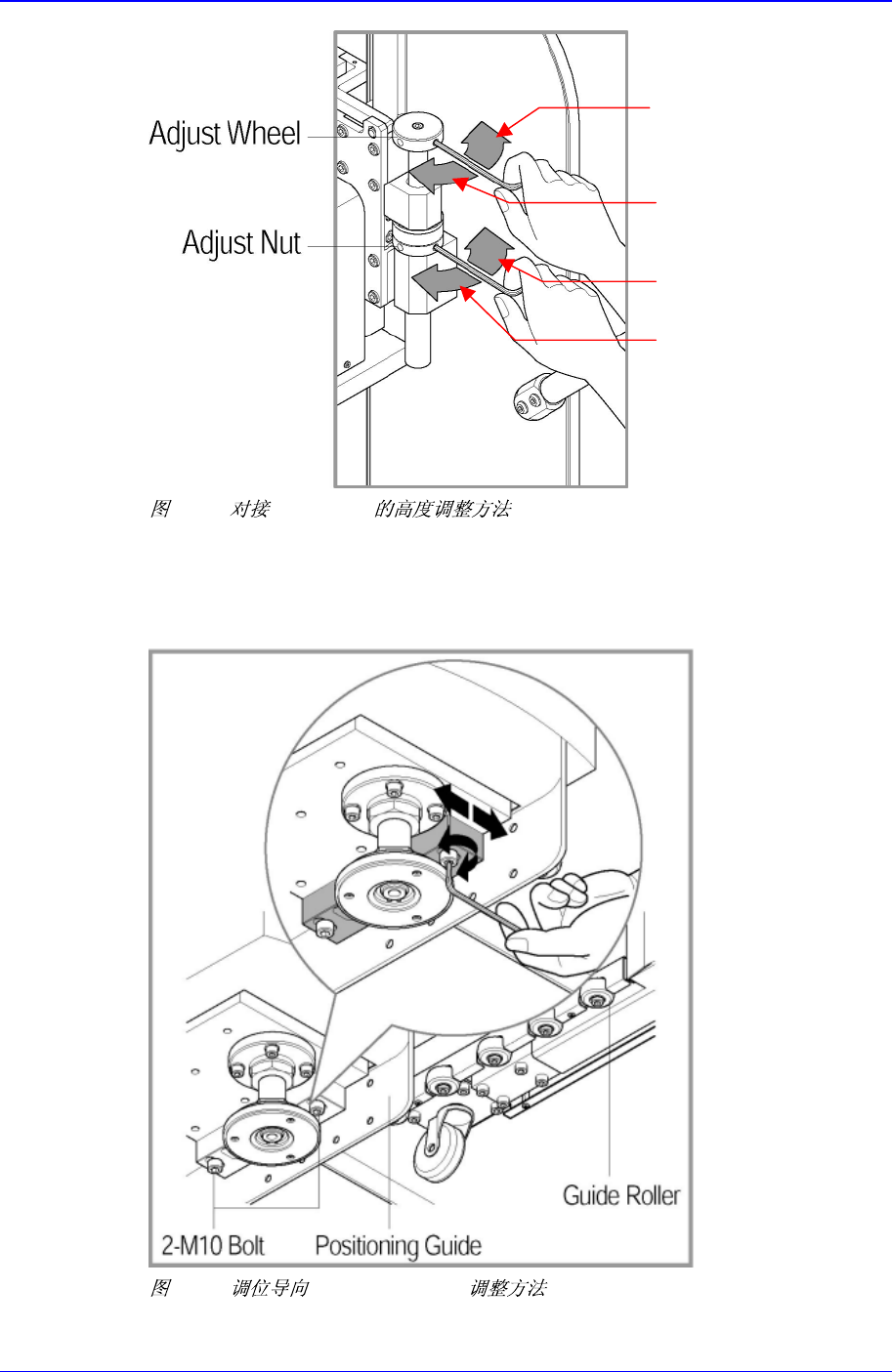

拧开左、右侧的调整螺母(Adjust Nut), 轮流微拧调整轮(Adjust Wheel)来调节
高度。 扳手放在放射形槽中，调整螺母和调整轮。若完成高度调节，拧紧调
整螺母。
1-10
Docking Cart
1-11
1-12. feeder base
对接feeder base上升
对接feeder base下降
调整螺母(Adjust Nut)
拧开方向
调整螺母(Adjust Nut)
固定方向
根据地面状态有必要调节本体下端的位置导向位置。当把车对接到本体时，应
当使车的导向滚轮(Guide Roller)随本体的位置导向(Positioning Guide)慢慢地进
行对接。必要时，使用 8mm 扳手轻轻拧开本体下端的螺栓进行位置调整后再
拧紧。
1-13. (Positioning Guide
Samsung SM-Series Docking Cart

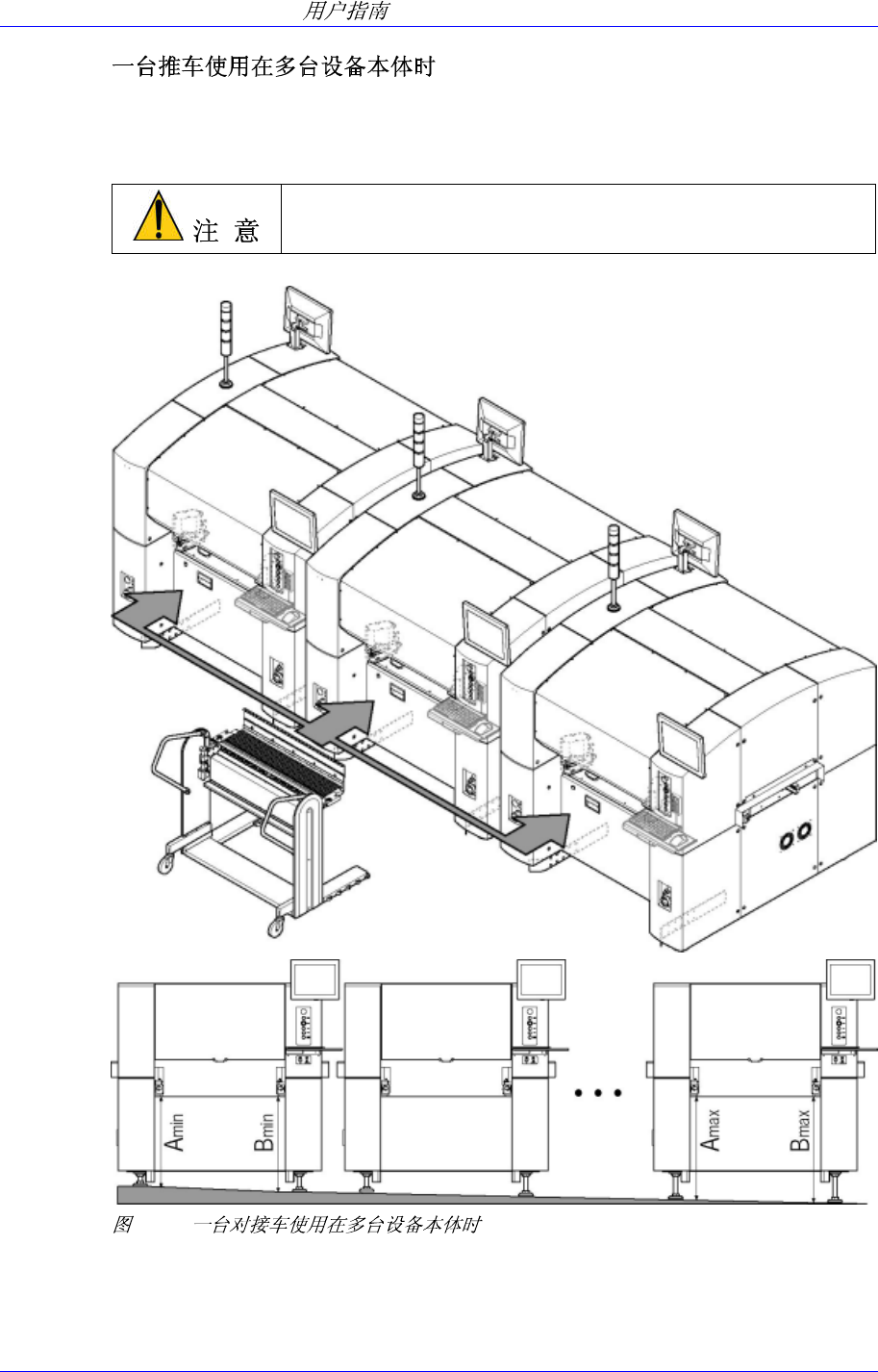

一台推车要使用在多台设备时各本体 A 值的最大值和最小值之差及 B 值最大值和
最小值之差小于 19mm。
应当满足[Amax-Amin]≤19 , [Bmax-Bmin]≤19 条件。
只限于满足以上条件的本体可共有对接车。

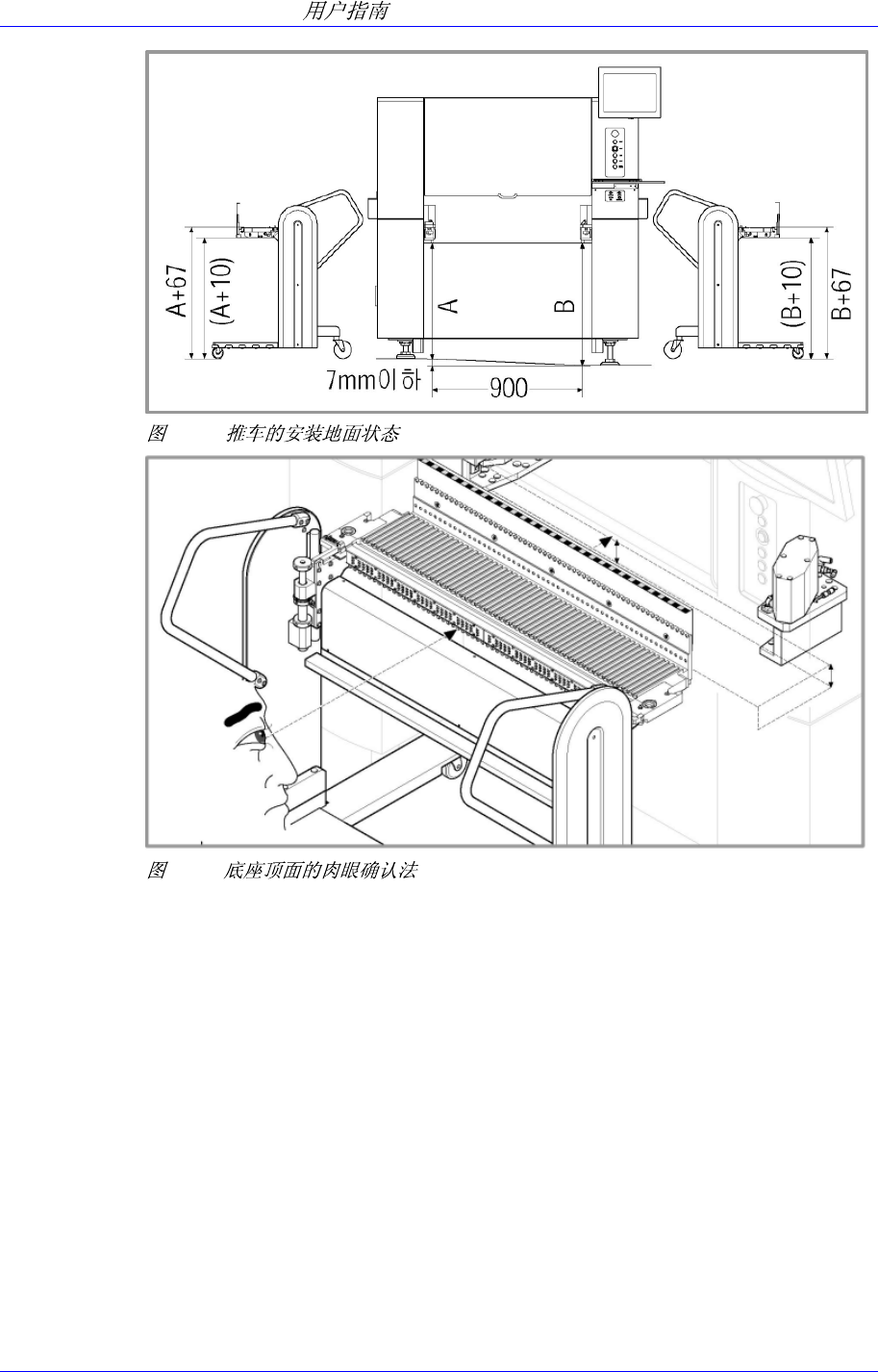

1-14.
如下图大概调节完对接车的高度后，最高本体和最低本体轮流进行投入，确认
有无缝隙，进行微调节。
