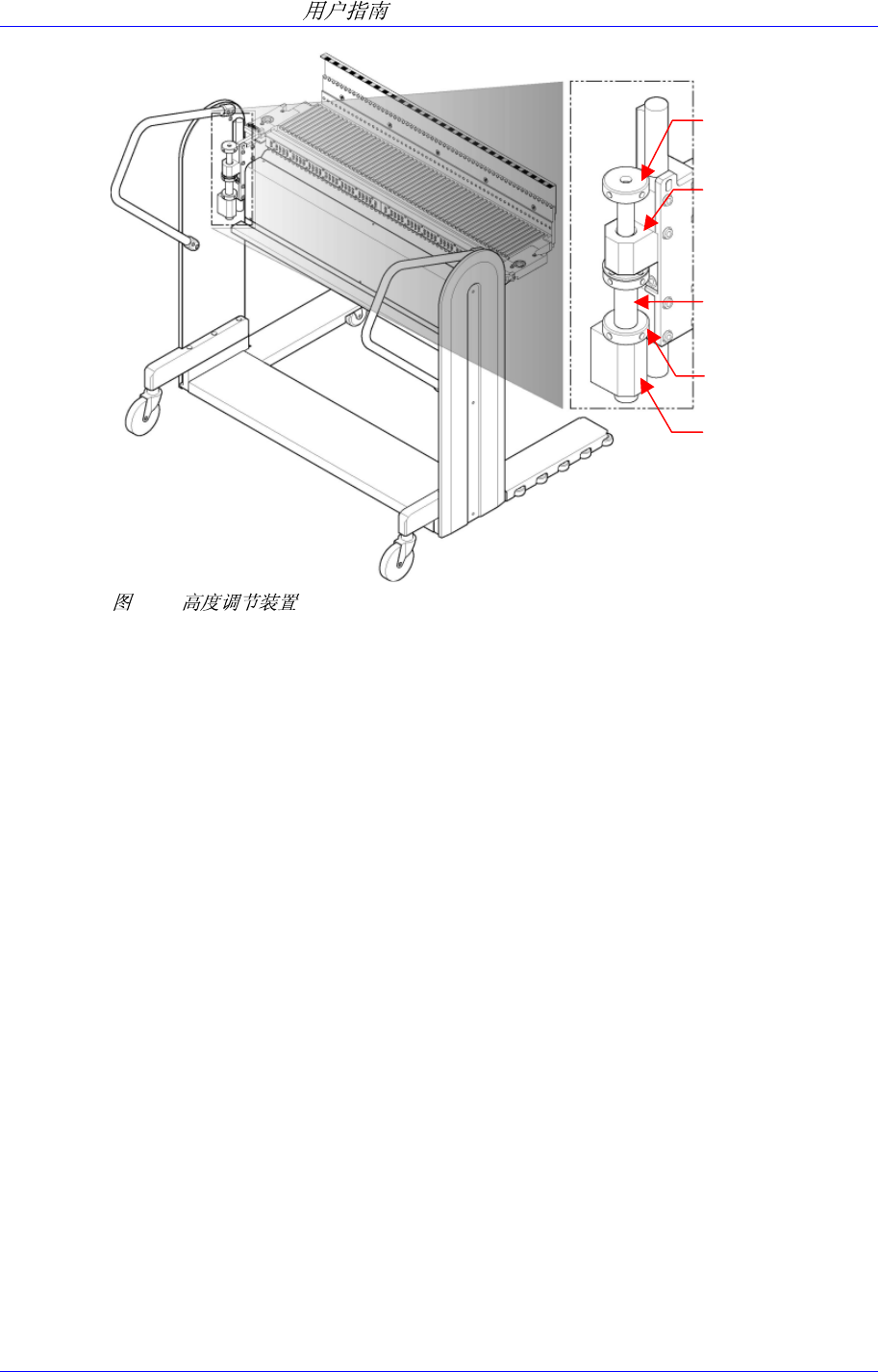

1-6.
Adjust Wheel
Z-Stopper
Adjust Screw
Adjust Nut
Adjust Block

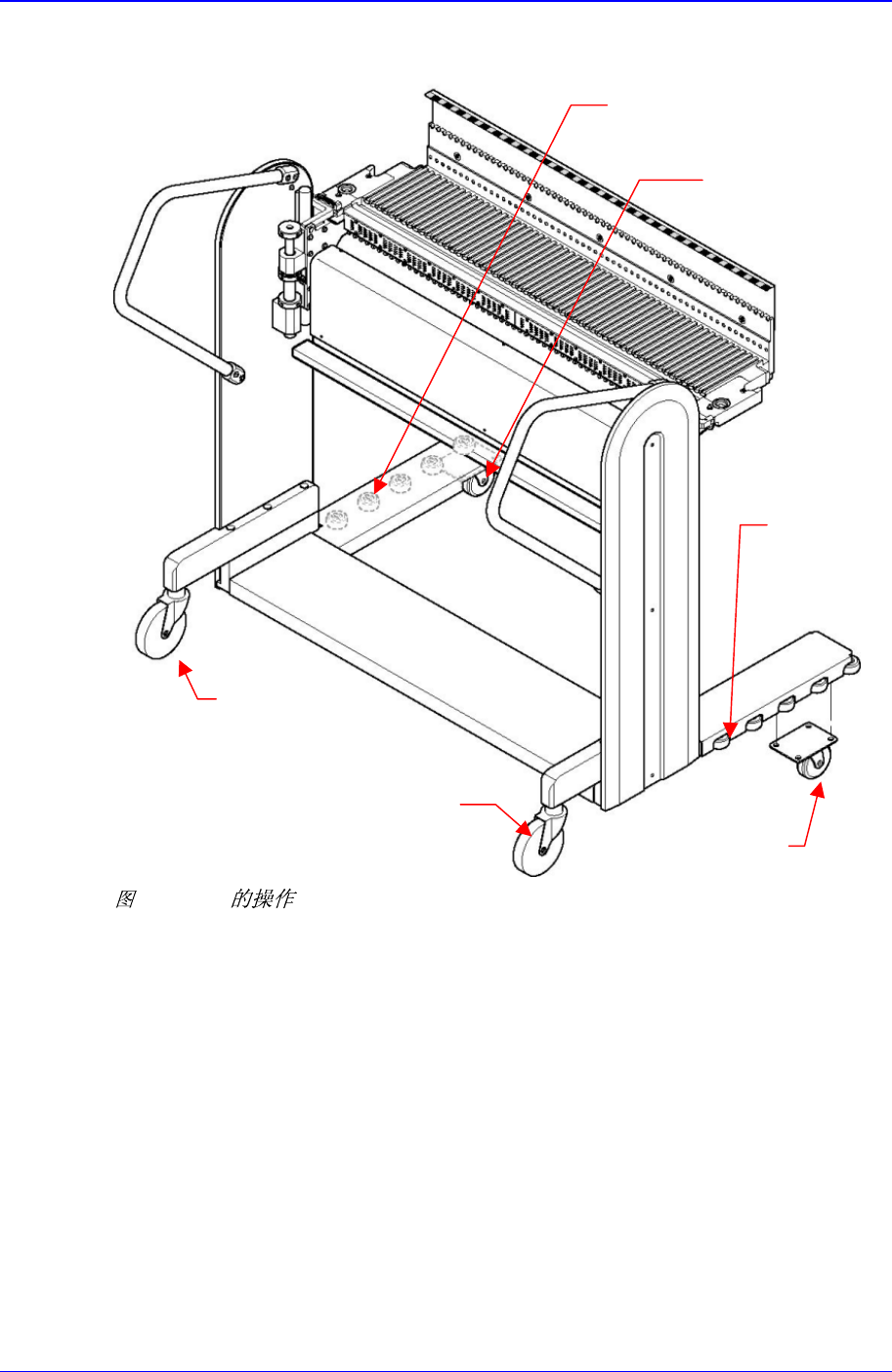

1.2.5.2. 操作，位置指导及位置对准功能
为操作方便，4 个 Docking Cart 的轮选择了旋转式脚轮，后轮安装了制动器，防止
Cart 横摇。
在设备本体中安装 Cart 时，为控制 Cart 的横向移动，在 Cart 安装了 Roller，设备
本体下端又安装了与 Roller 横摇接触的导向装置。
1-6
Docking Cart
1-7
1-7.
Cart
Cart 在前进方向上的停止由 Feeder Base 前方的乌拉坦垫完成。然后传感器感知
Cart 处于适当位置后将固定 Feeder Base。
Feeder Base 侧面的球塞防止固定之前 Docking Cart 在底盘上移动。
对设备本体的 Feeder Base 位置程度由 Docking Block 定位销和 Feeder Base 定位销
套管决定。
Positioning Roller
Front Caster
Positioning
Roller
Rear Caster
Rear Caster
Front Caste
r
Samsung SM-Series Docking Cart

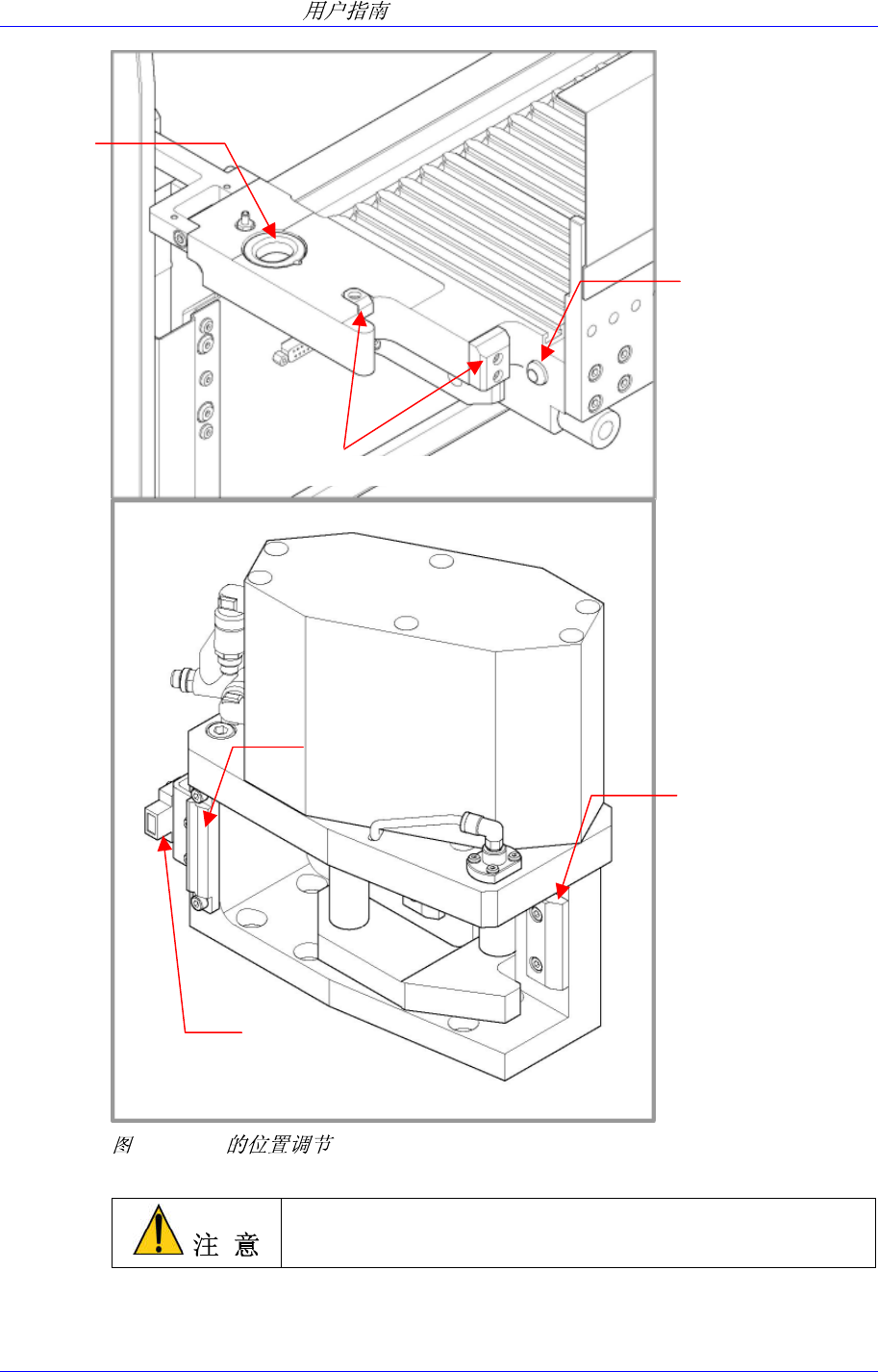

1-8.
Cart
Location
Bush
Ball
Plunger
Urethane Cushion
Ball Rail
Cushion-X
Sensor
Docking Cart 设 备 安 装 前 ， 请 务 必 清 除 Feeder 位 置 决 定
Bush 及 Feeder Base和 Docking Block表面的杂质。
1-8
