Docking Cart 1-9 1.3. 1.3.1. 事前准备工作 1.3.1.1. Docking Cart 的高度设置 1-9. 如下 图 测 定 本 体 底 座 左 、 右 顶 面的 高度 A 、 B 来调 节 高 度 或 把 推 车放 在本 体 前，通过 feeder base 下面的缝隙，直 接观察底座顶面，调节 成 feeder base 底 面和底座顶面的间隔大概为 10mm 。 A 和 B 之差为 7 mm 以…

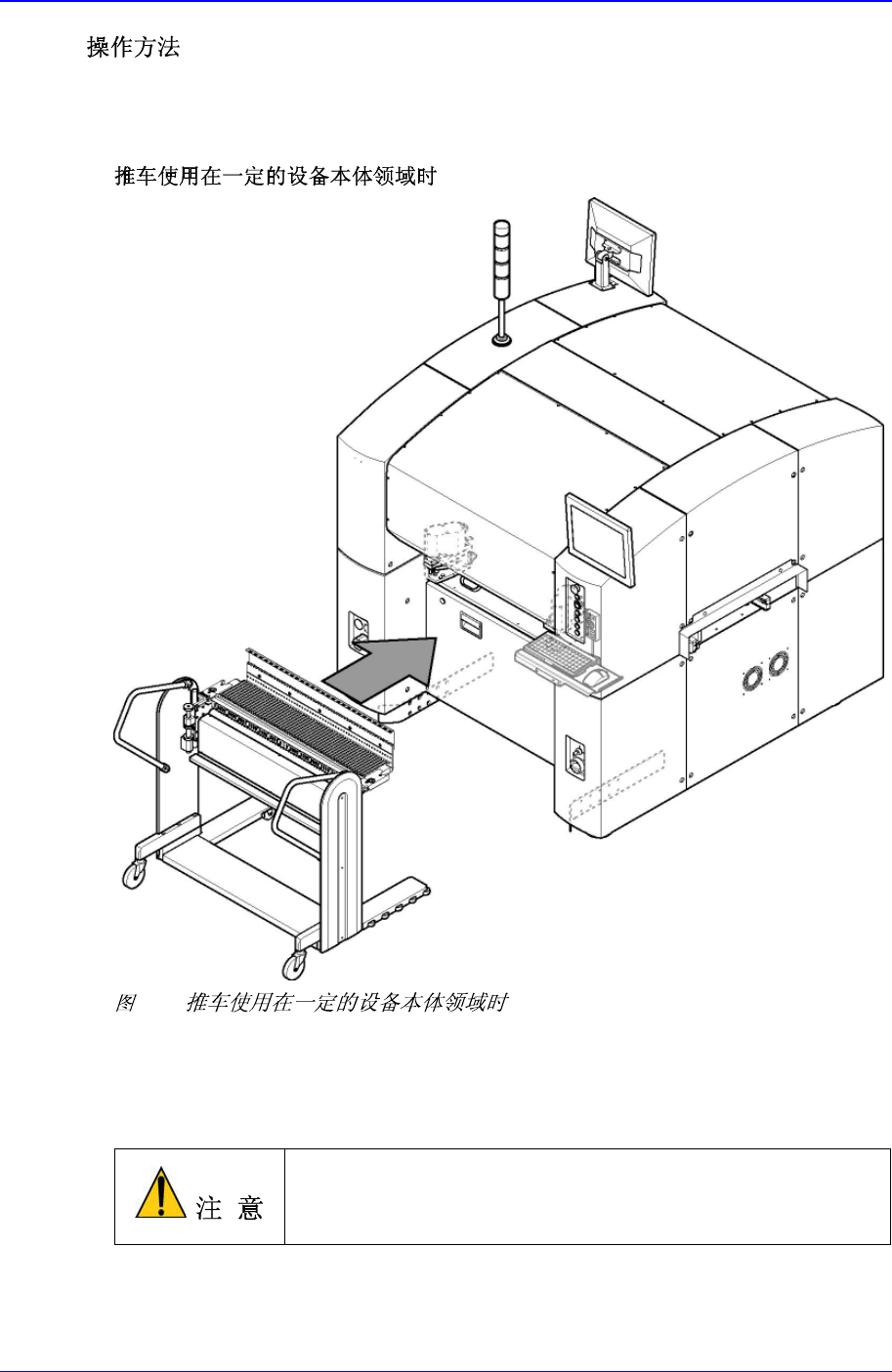

Samsung SM-Series Docking Cart
1-8.
Cart
Location
Bush
Ball
Plunger
Urethane Cushion
Ball Rail
Cushion-X
Sensor
Docking Cart 设 备 安 装 前 ， 请 务 必 清 除 Feeder 位 置 决 定
Bush 及 Feeder Base和 Docking Block表面的杂质。
1-8
Docking Cart
1-9
1.3.
1.3.1. 事前准备工作
1.3.1.1. Docking Cart 的高度设置
1-9.
如下图测定本体底座左、右顶面的高度 A、B 来调节高度或把推车放在本体
前，通过 feeder base 下面的缝隙，直接观察底座顶面，调节成 feeder base 底
面和底座顶面的间隔大概为 10mm。
A和B之差为7 mm以内时可进行安装。
即 [A-B]≤7 mm 以上时请与本公司指定C/S公司(STS)或当地
代理店(Local Agent)咨询。
Samsung SM-Series Docking Cart
1-10.
1-11.
拧开左、右侧的调整螺母(Adjust Nut), 轮流微拧调整轮(Adjust Wheel)来调节
高度。 扳手放在放射形槽中，调整螺母和调整轮。若完成高度调节，拧紧调
整螺母。
1-10
