Samsung SM-Series Docking Cart

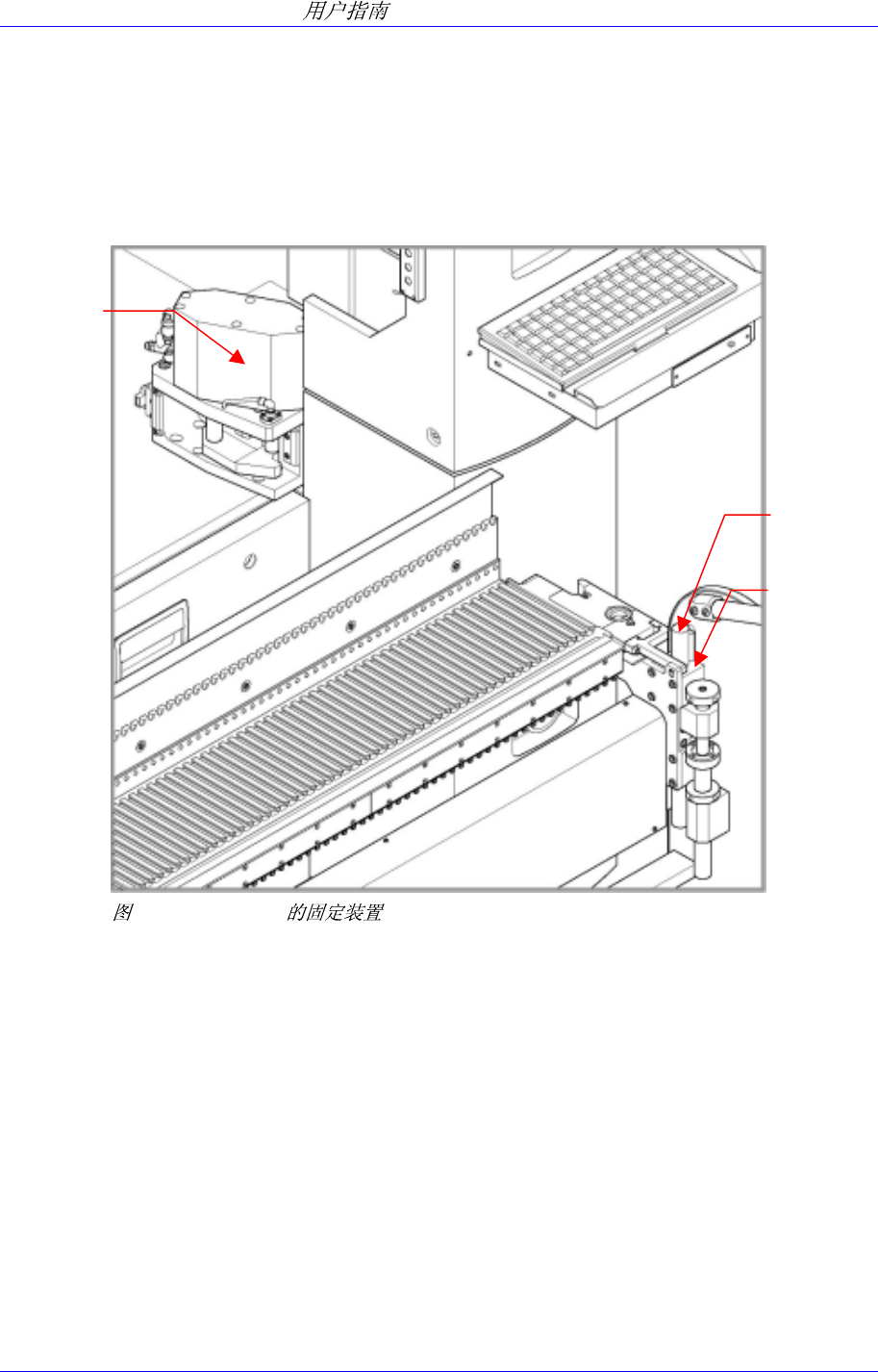

1.2.4. Feeder Base 升降功能
如下图所示当 Docking Cart 移动到设备内部，那么安装于 Docking Block 的汽缸作
用下 Feeder Base 将上升，Feeder Base 的顶面接触 Docking Block 上端底面被进行
固定。
Docking Cart 上为指引 Feeder Base 上下运动，垂直方向装有 Linear shaft 和 ball
bush。
1-4. Feeder base
Air Cylinde
r
Linear Shaft
Linear Bush
1.2.5. 空压及电源、电信号自动接功能
在设备本体中安装 Cart 时，从设备本体到 Feeder 内部的 Feeding 用汽缸自动接
空压，为此如下图在 Docking Block 和 Feeder Base 的左右侧安装了空压耦合器和气
塞，Feeder Base Docking 时完成空压接。
Feeder Base 内安装了 manifold（集合官），向各槽供给空压。
1-4
Docking Cart
1-5
1-5.
Air Coupler
Electric
Connection Block
Air Plug
Electric Probe
1.2.5.1. 高度调节功能
根据 PCB 顶面为基准面的设备本体高度来调节 Docking Cart 高度。
拧 Docking Cart 的调节轮(adjust wheel)，调节调节螺钉(adjust screw)的高度。
无需附加部件，适用于输送机高度为 900±20mm 及 950±20mm 的设备。
Samsung SM-Series Docking Cart
1-6.
Adjust Wheel
Z-Stopper
Adjust Screw
Adjust Nut
Adjust Block
1.2.5.2. 操作，位置指导及位置对准功能
为操作方便，4 个 Docking Cart 的轮选择了旋转式脚轮，后轮安装了制动器，防止
Cart 横摇。
在设备本体中安装 Cart 时，为控制 Cart 的横向移动，在 Cart 安装了 Roller，设备
本体下端又安装了与 Roller 横摇接触的导向装置。
1-6
