维修调整要领书 12 - 10 图 12 -2-2-1-5 PSU B WIRING DI A GR A M
维修调整要领书
12-9
表
12-2-2-1-1
电气装置单元
B
＜零件清单＞
No. JUKI 品号 零件名 零件数 位置 备注
1 HA00650000A CIRCUIT PROTECTOR (2OA) 1 CP3
2 HA006500000 CIRCUIT PROTECTOR (30A) 3 CP4, CP6, CP7
3 HA00542000B CIRCUIT PROTECTOR (8A) 1 CP5
4 HB00128000C RELAY 3 RL1, RL2, RL3
5 40128877 POWER PCB ASM 1
6 40182378 POWER SUPPLY 1
7 HX006920000 POWER SUPPLY 2
8 HX007180000 POWER SUPPLY 1
9 HX007190000 POWER SUPPLY 1
10
11
维修调整要领书
12-10
图

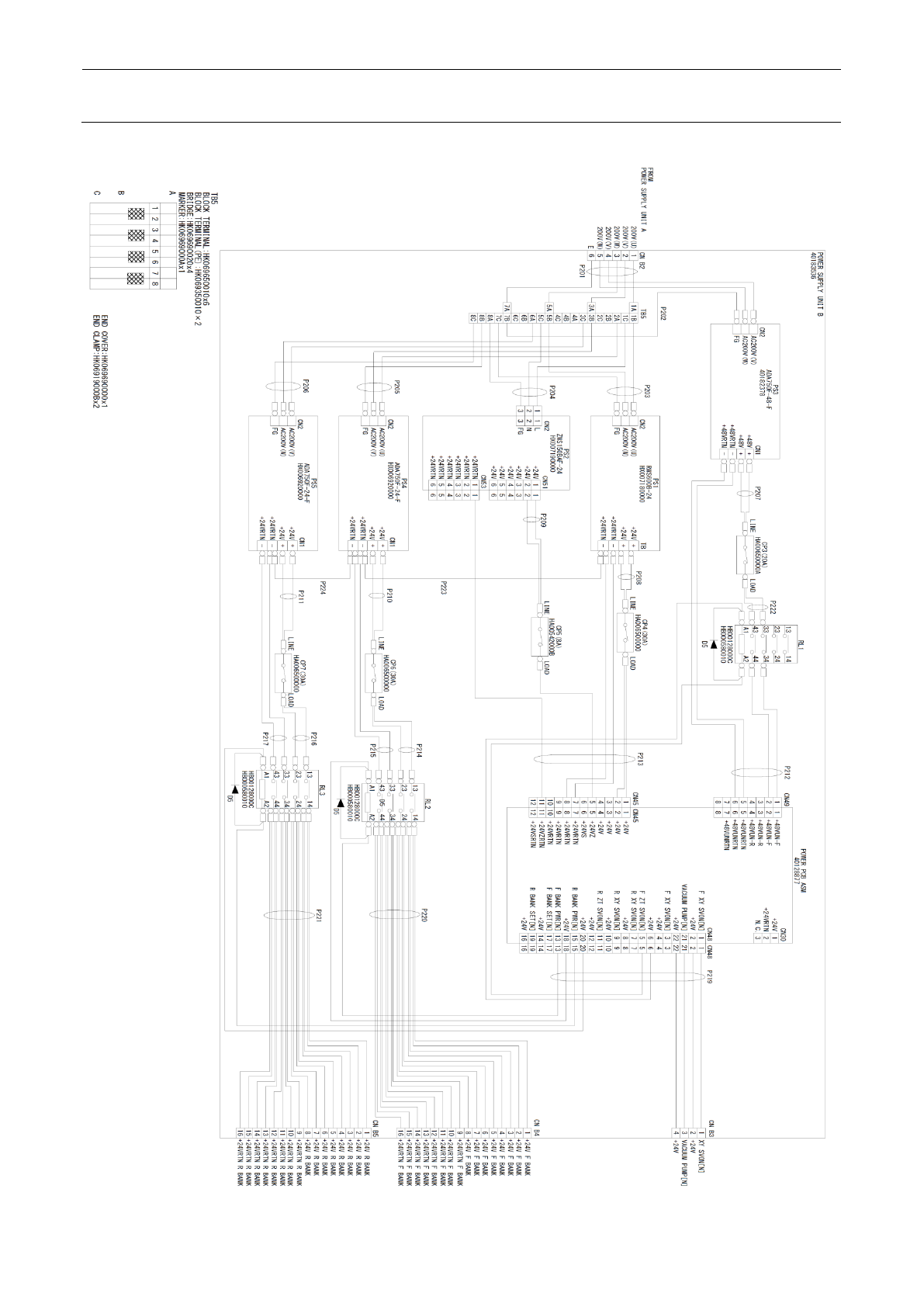

12-2-2-1-5 PSU B
WIRING DIAGRAM
维修调整要领书
12-11
12-2-2-2 DC
电源电压级别的调整方法
表
12-2-2-2-1
．
DC
电源电压级别设定
No.
电源规格 电源标记 电源单元测量端子
1 +48V PS3
CN2 4 针（+48V）及 8 针（+48VRTN）
2 +24V PS1
CN2 1 针（+24V）及 5 针（+24VRTN）
3 +24V PS2
CN2 2 针（+24VZ）及 6 针（+24VZRTN）
4 +24V PS4
PS4 电压输出端子
+V(+24V FR BANK)和-V(+24VRTN FR BANK)
5 +24V PS5
CN2 3 针（+24VS）及 7 针（+24VSRTN）
图
12-2-2-2-1
监视器接口
CN2
的配置及针脚定义
图
12-2-2-2-2 PS4
和
PS5
的配置
CN2
8 7 6 5
4 3 2 1
PS4
PS5
