No. Part No. Part Name Qty Remarks Drawing Name Drawing No. 1 LC0-M91AL-00X CTRL.SPEED 2 Side Clamp CONV ASSY LC0-M9000-000 3/6 2 LC0-M91AJ-00X AIR,CYLINDER,ASSY. 1 Side Clamp CONV ASSY LC0-M9000-000 3/6 3 LC0-M90K7-00X …

100%1 / 49

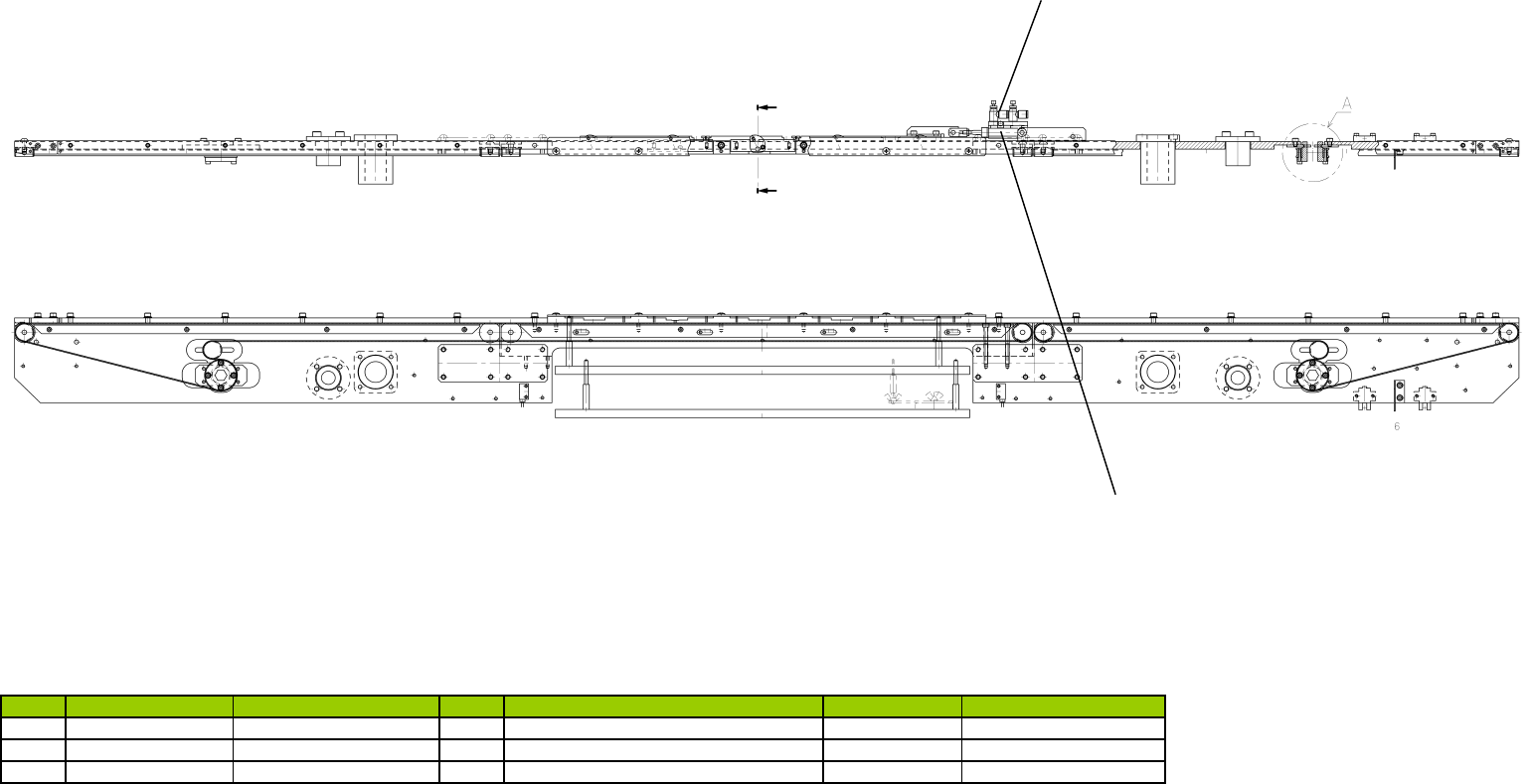

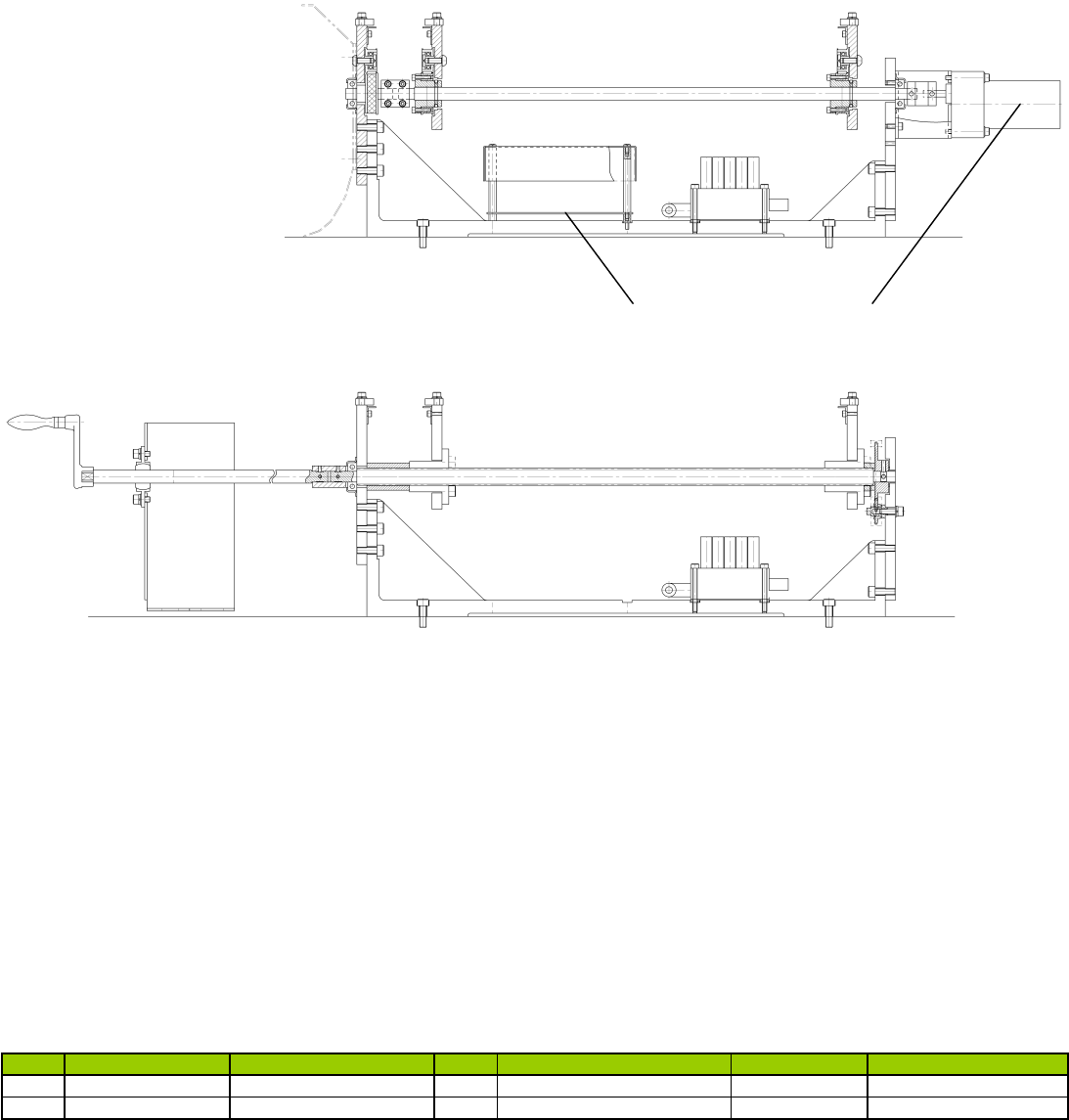

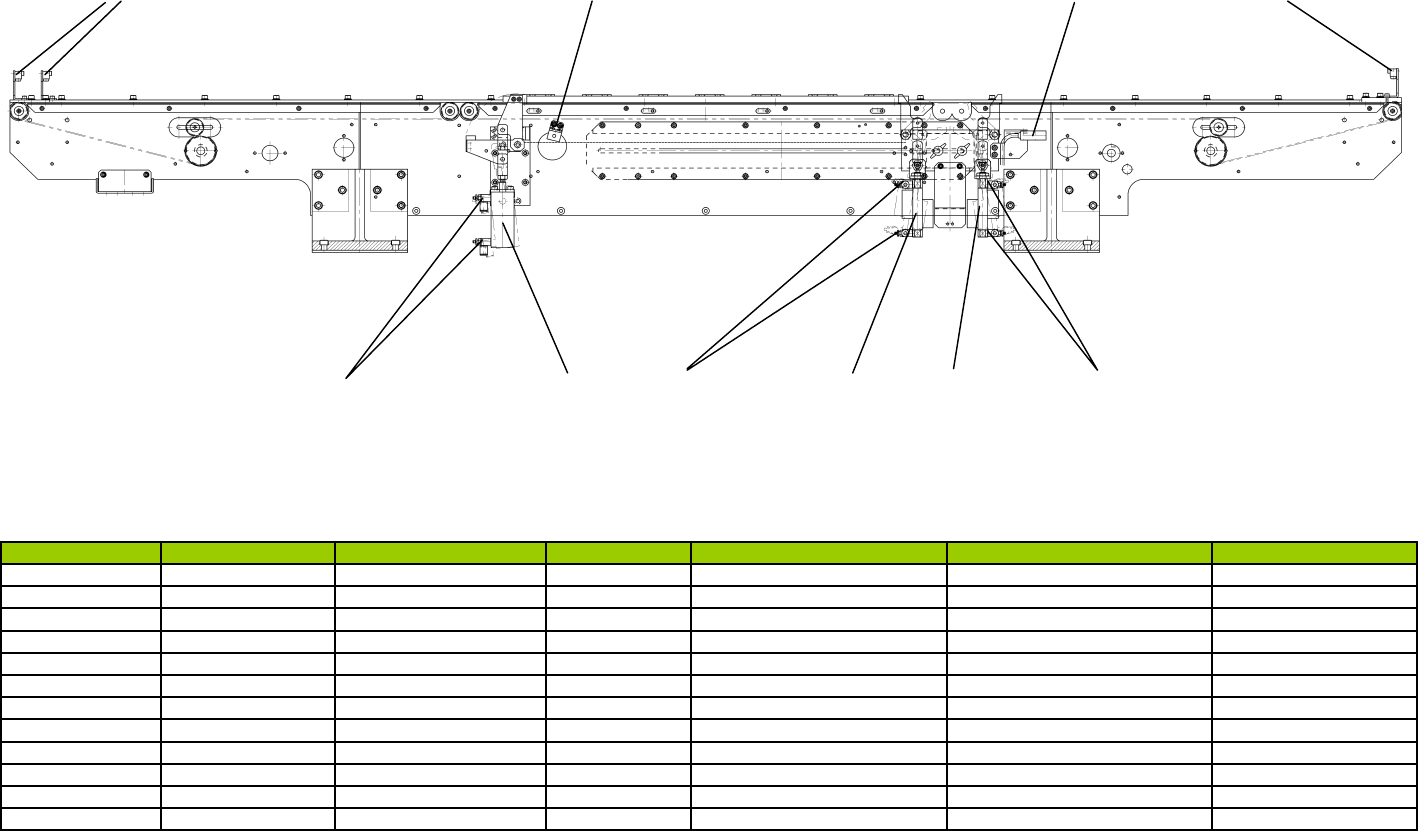

No. Part No. Part Name Qty Remarks Drawing Name Drawing No.
1
LC0-M90K1-00X SENSOR ASSY. 1 PCB Arrival Sensor
2
LC0-M91AL-00X CTRL.SPEED 2 PCB Stopper PCB STOPPER (A) ASSY LC0-M9110-000
3
LG0-M90AU-00X AIR CYLINDER ASSY. 1 PCB Stopper PCB STOPPER (A) ASSY LC0-M9110-000
4
LC0-M90K6-00X SENSOR CYL.ASSY. 1 PCB Stopper UP/Down PCB STOPPER (A) ASSY LC0-M9110-000
5
LC0-M90KG-00X SENSOR ASSY. 1 Buffer Arrival Sensor B STOPPER ASSY LC0-M9221-000
6
LC0-M91AL-00X CTRL.SPEED 2 Buffer Stopper B STOPPER ASSY LC0-M9221-000
7
LC0-M91AH-00X CYLINDER,ASSY 1 Buffer Stopper B STOPPER ASSY LC0-M9221-000
8
LC0-M90K8-00X SENSOR CYL.ASSY. 2 Buffer Stopper UP/Down
9
LC0-M91AL-00X CTRL.SPEED 2 Rear Clamp REAR & BUFFER (A) ASSY LC0-M9120-000
10
LC0-M91AH-00X CYLINDER,ASSY 1 Rear Clamp REAR & BUFFER (A) ASSY LC0-M9120-000
11 LC0-M90K8-00X SENSOR,CYL.ASSY. 2 Rear Clamp UP/Down
12
LC0-M90K0-00X SENSOR ASSY. 3 Entrance/Exit Buffer/Exit CONV ASSY LC0-M9000-000 1/6
1
2 3 (4)
5
67 (8)9 10 (11)
12
12
Conveyor 2 of 5
No. Part No. Part Name Qty Remarks Drawing Name Drawing No.
1
LC0-M91AL-00X CTRL.SPEED 2 Side Clamp CONV ASSY LC0-M9000-000 3/6
2
LC0-M91AJ-00X AIR,CYLINDER,ASSY. 1 Side Clamp CONV ASSY LC0-M9000-000 3/6
3
LC0-M90K7-00X SENSOR,CYL.ASSY. 2 Side Clamp Open/Close
1
2 (3)
Conveyor 3 of 5
No. Part No. Part Name Qty Remarks Drawing Name Drawing No.
1
LG0-M90H0-100 BOARD,CIO4-1 1 CONV ASSY LC0-M9000-000 5/6
2
LC0-M90K3-00X MOTOR,CONV.ASSY. 1 CONV ASSY LC0-M9000-000 5/6
1 2
Conveyor 5 of 5
