MODEL HS-G300L 0712-002 HL-1 illust-1 ノズルストッカ 1,4 NOZZLE ST OCKER 1,4 Fig. HL-1 ベース部 Base Section 50 1 70 70 43 49 46 71 ・ 62 ・ 63 50 52 ・ 62 ・ 63 55 ・ 66 ・ 67 52 ・ 62 ・ 63 49 46 71 ・ 62 ・ 63 43 55 ・ 66 ・ 67 1 BLOCK1 BLO…
MODEL HS-G300L
0712-002
HL illust-1
Fig. HL

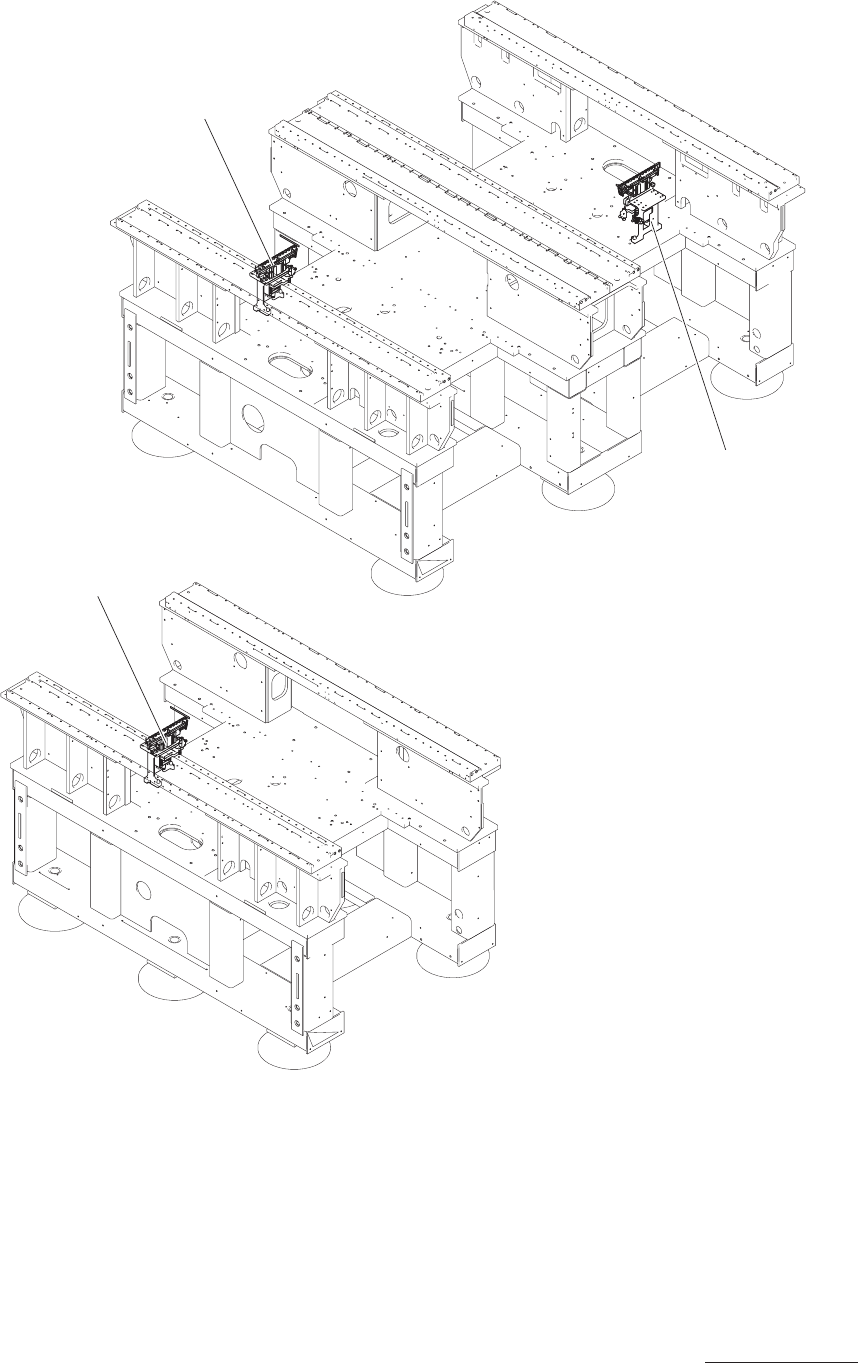

ノズルストッカ
1,4 NOZZLE STOCKER 1,4
GXH-3J
1 UNIT / 1 MACHINE
BLOCK1
BLOCK4
BLOCK1
GXH-3
2 UNIT / 1 MACHINE
注)
BLOCK1またはBLOCK4に多機能ノズルストッカが装着した場合、
装置一台あたりのユニット数は異なります。
Notice)
When the multi-functional nozzle stocker is attached to the BLOCK 1 or
BLOCK 4, the quantity of nozzle stocker unit to be selected per machine is
dif
ferent from that of other nozzle stocker units.
MODEL HS-G300L
0712-002
HL-1 illust-1
ノズルストッカ
1,4 NOZZLE STOCKER 1,4

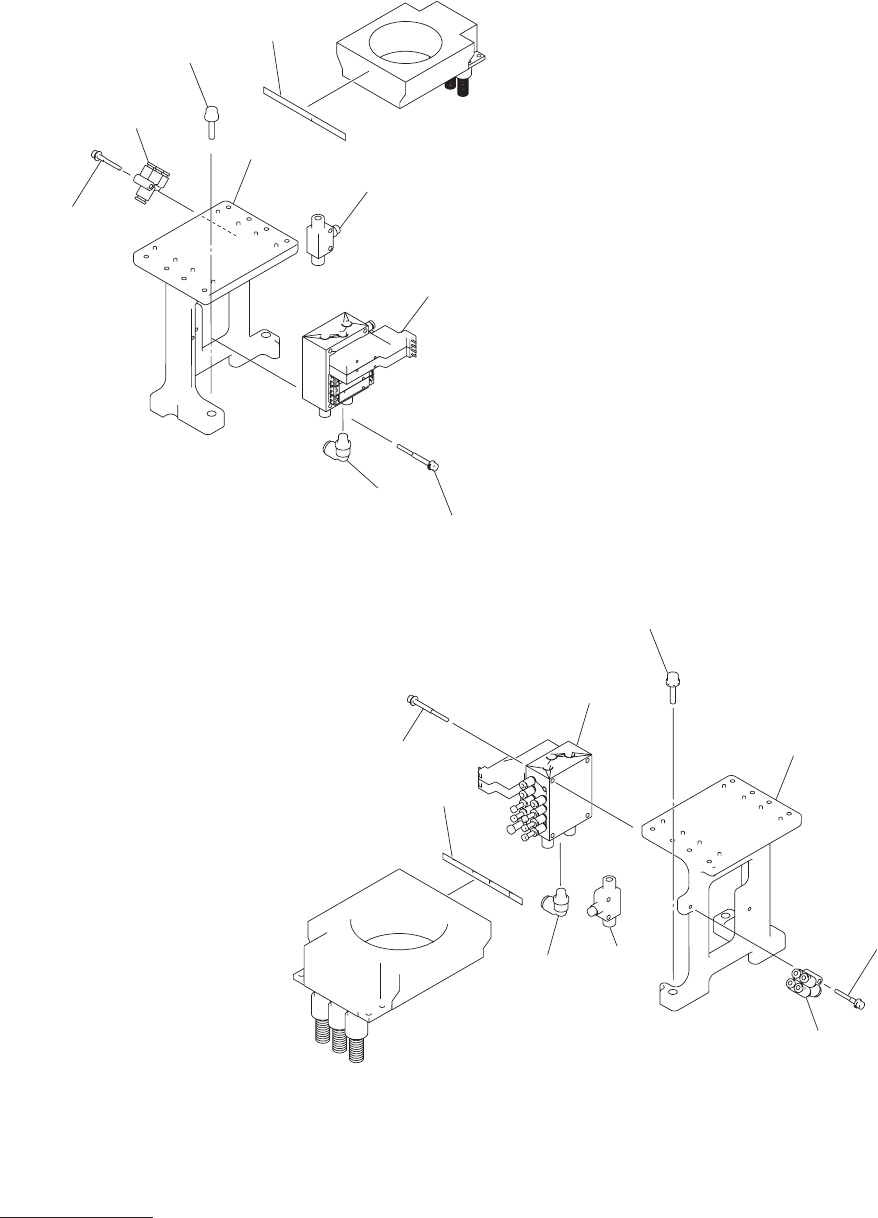

Fig. HL-1
ベース部
Base Section
50
1
70
70
43
49
46
71
・
62
・
63
50
52
・
62
・
63
55
・
66
・
67
52
・
62
・
63
49
46
71
・
62
・
63
43
55
・
66
・
67
1
BLOCK1
BLOCK4
MODEL HS-G300L
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
1 6301530949 NAME PLATE,INDEX 1 864HL-100-101 6P460179
43 6301560441 BASE 1 864HL-100-043 210A2836
46 6301591810 SOLENOID VALVE 1 Y0935,Y0936
864HL-100-046 4L810366
49 6300052732 AIR LINE EQPT 1 864HL-100-049 225B0085
50 6301028071 AIR LINE EQPT 1 864HL-100-050 225B0393
52 6300007688 BOLT,HEX-SCT 1 M4X30 864HL-100-512 221A0023
55 6300007909 BOLT,HEX-SCT 2 M6X25 864HL-100-515 221A0045
62 4111412905 WASHER SPR 4 3 864HL-100-522 221H0284
63 4111414008 WASHER V 4X9X0.8 3 864HL-100-523 221H0315
66 4111413001 WASHER SPR 6 2 864HL-100-526 221H0289
67 4111414305 WASHER V 6X12.5X1.6 2 864HL-100-527 221H0320
70 6301246260 AIR LINE EQPT 1 864HL-100-530 225B0502
71 6300007701 BOLT,HEX-SCT 2 M4X40 864HL-100-531 221A0025
HL-1 list-1
HL-1
GXH-3J 1Unit/1Machine
GXH-3
2Unit/1Machine
