P-0278-004.pdf - 第9页
MODEL HS-G300L 1004-004 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE 1 6301530949 NAME PLA TE,INDEX 1 864HL-100-101 6P460179 43 6301560441 BASE 1 864HL-100-043 210A2836 46 6301591810 SOLENOID V AL VE 1 Y0935…
MODEL HS-G300L
0712-002
HL-1 illust-1

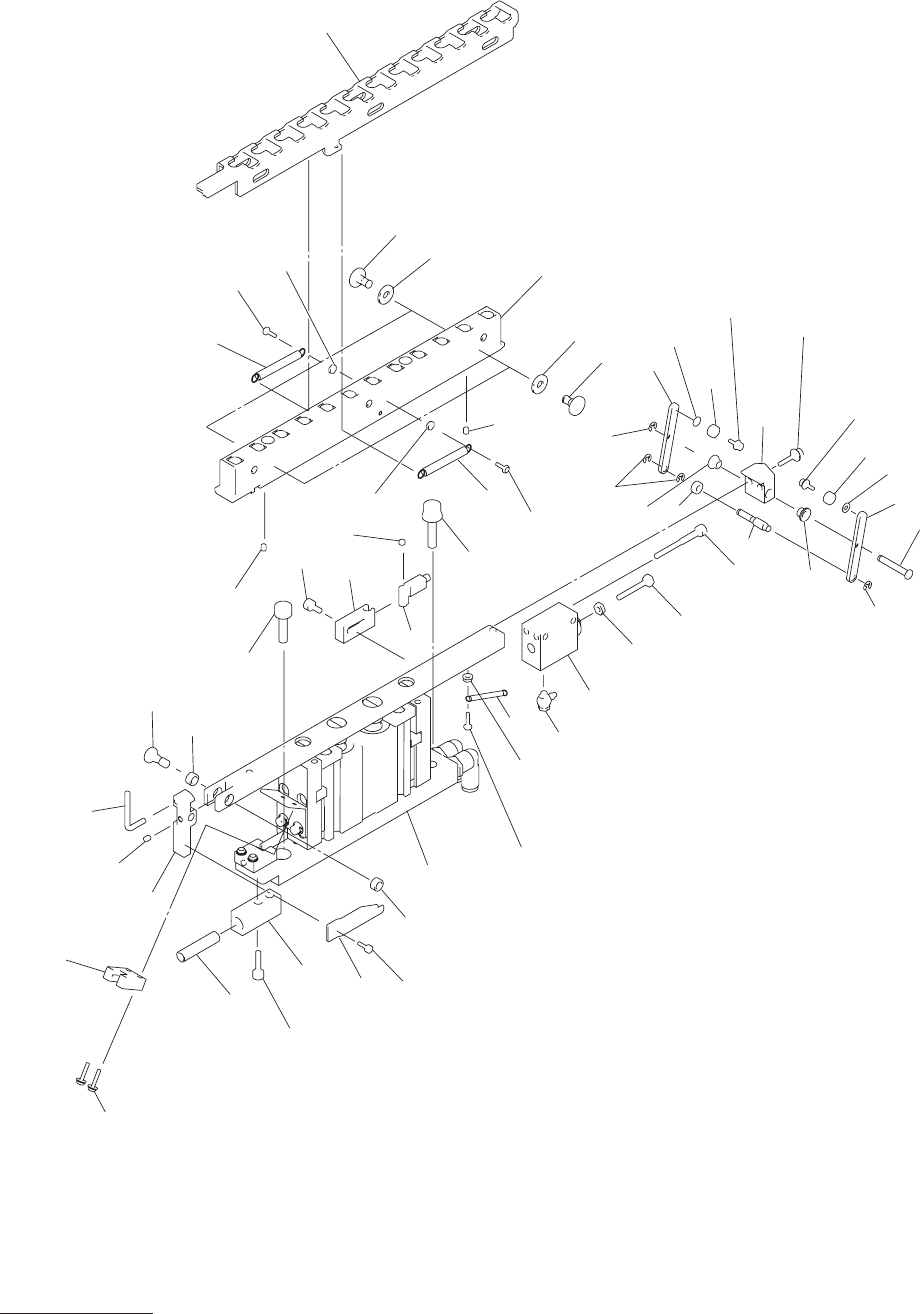

ノズルストッカ
1,4 NOZZLE STOCKER 1,4
Fig. HL-1
ベース部
Base Section
50
1
70
70
43
49
46
71
・
62
・
63
50
52
・
62
・
63
55
・
66
・
67
52
・
62
・
63
49
46
71
・
62
・
63
43
55
・
66
・
67
1
BLOCK1
BLOCK4
MODEL HS-G300L
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
1 6301530949 NAME PLATE,INDEX 1 864HL-100-101 6P460179
43 6301560441 BASE 1 864HL-100-043 210A2836
46 6301591810 SOLENOID VALVE 1 Y0935,Y0936
864HL-100-046 4L810366
49 6300052732 AIR LINE EQPT 1 864HL-100-049 225B0085
50 6301028071 AIR LINE EQPT 1 864HL-100-050 225B0393
52 6300007688 BOLT,HEX-SCT 1 M4X30 864HL-100-512 221A0023
55 6300007909 BOLT,HEX-SCT 2 M6X25 864HL-100-515 221A0045
62 4111412905 WASHER SPR 4 3 864HL-100-522 221H0284
63 4111414008 WASHER V 4X9X0.8 3 864HL-100-523 221H0315
66 4111413001 WASHER SPR 6 2 864HL-100-526 221H0289
67 4111414305 WASHER V 6X12.5X1.6 2 864HL-100-527 221H0320
70 6301246260 AIR LINE EQPT 1 864HL-100-530 225B0502
71 6300007701 BOLT,HEX-SCT 2 M4X40 864HL-100-531 221A0025
HL-1 list-1
HL-1
GXH-3J 1Unit/1Machine
GXH-3
2Unit/1Machine
MODEL HS-G300L
0712-002
HL-2 illust-1
102
106
101
105
104
103
105
135
131
134
136
137
139
145
123
122
121
115
114
117
112
121
114
124
133
152
185
155
178
178
152
167
151
・
166
・
167
154
・
168
・
169
158
184
183
164
・
174
・
175
163
178
・
166
・
167
153
182
・
166
・
167
157
160
151
167
117
116
116
151
・
166
・
167
1
13
113
118
119
116
132
132
104
103
185
BLOCK1
ノズルストッカ
1,4 NOZZLE STOCKER 1,4
Fig. HL-2
ノズルストッカ
Nozzle Stocker
