AVK3
维修手册
5.6
砧座装置
D77MCC-Y4-400-A0
5.6-4
AVK3
维修手册
5.7
供料器装置
D77MCC-Y5-000-A0
5.7-1
5.7.
D77MCC-Y5-000-A0

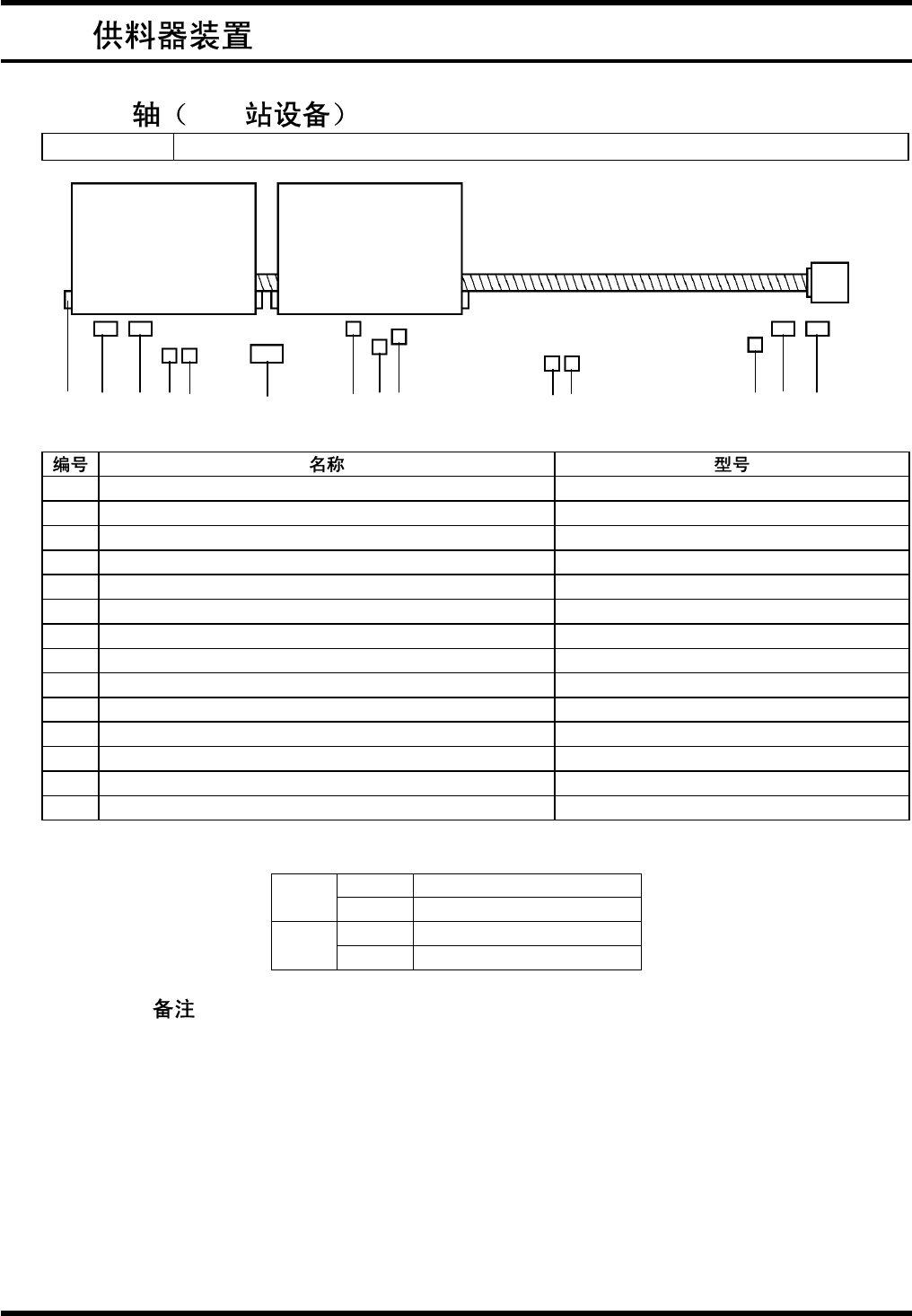

5.7.1 Z 120
装置编号：
1087107000
1.
料架空缺检测传感器
EP1-321
2.
ZR
轴安全开关
AT0-11-S-I / R
3.
Z
轴备用检查开关
AT0-20-1-I / R
4.
Z
轴原点检测
P921S1
5.
ZR
轴
(-)
限位检测
P921SA1
6.
工作台间隙传感器
AT0-11-S-I / R
7.
ZL
轴
(-)
安全检测
P921SA1
8.
ZL
轴原点检测
P921S1
9.
ZL
轴
(-)
限位检测
P921SA1
10.
ZR
轴
(+)
安全检测
P921SA1
11.
ZR
轴
(+)
限位检测
P921SA1
12.
ZL
轴
(+)
限位检测
P921SA1
13.
ZL
轴备用检查开关
AT0-20-1-I / R
14.
ZL
轴安全开关
AT0-11-S-I / R
Z
轴超限位位置
+
侧
1820.5 ~1821.5
ZL
-
侧
-4.5 ~ -5.5
+
侧
1820.5 ~ 1821.5
ZR
-
侧
-4.5 ~ -5.5
= =
备用检查开关（
3
号和
13
号）在触点切换时不会发出卡嗒声。
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.11. 12. 13. 14.
AVK3
维修手册
5.7
供料器装置
D77MCC-Y5-000-A0
5.7-2
5.7.2 Z 60
装置编号：
1087107100
1.
料架空缺检测传感器
EP1-321
2.
ZR
轴安全开关
AT0-11-S-I / R
3.
ZR
轴备用检查开关
AT0-20-1-I / R
4.
ZR
轴原点检测
P921S1
5.
ZR
轴
(-)
限位检测
P921SA1
6.
ZR
轴安全开关
AT0-11-S-I / R
7.
ZR
轴
(+)
限位检测
P921SA1
Z
轴超限位位置
+
侧
1110.5 ~ 1111.5
ZR
-
侧
-4.5 ~ -5.5
= =
备用检查开关（
3
号和
13
号）在触点切换时不会发出卡嗒声。
1. 2. 3. 4.
6.
5.
7.
