AVK3 维修 手册 移动 检查 D77M CC-71-01 0-A0 8.1-3 (120 站设 备 ) 8.1.2 NC 利用主操纵盘上的示教开关操作 NC 轴称为 NC 轴点动检查。 按主操纵盘上的示教开关时，轴会朝指定的方向移动，直至松开示教开关时为止。 1. 检查机器是否处于手动模式。 = = 如果没有处于手动模式，则应参阅“ 8.1.1 切换到手动模式和返回原点”一节。 2. 按“ F1 ” (AXIS JOG CH EC…
AVK3
维修手册
移动检查
D77MCC-71-010-A0
8.1-2

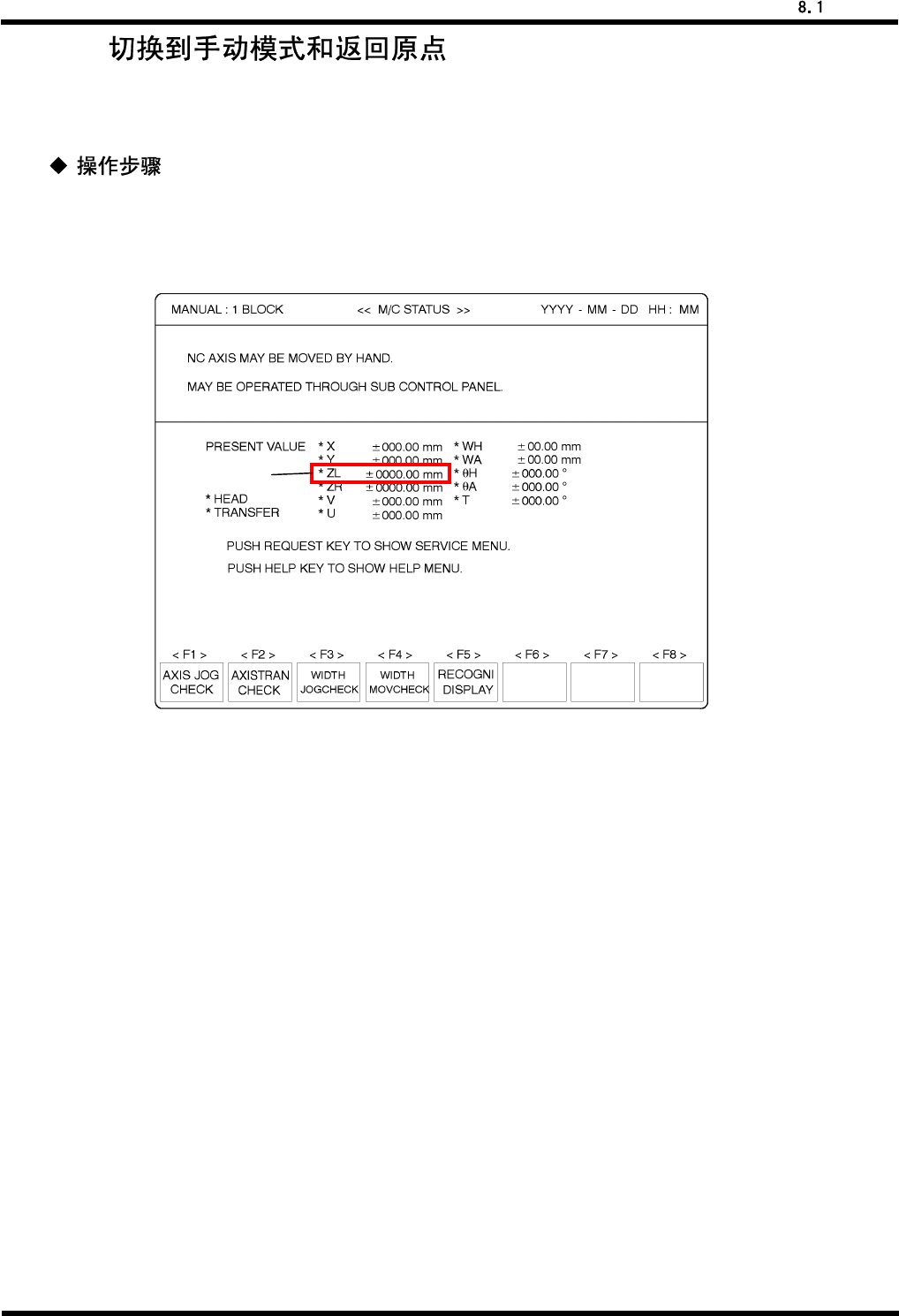

8.1.1
务必将运行模式置于
MANU(
手动
)
，并在各轴移动之前应使所有的轴都返回到它们的原
点。
1.
1.
按主操纵盘上的“
MANU
”开关使之切换到手动模式。
2.
按
“REQUEST
”键，调用机器状态显示屏幕。
3.
检查所有的轴是否已返回到它们的原点。
4.
如果还有一些轴没有返回它们的原点，则应按主操纵盘上的“
ORG
”键。
AVK3
将返回到它的原始位置。
(120 站设备)
AVK3
维修手册
移动检查
D77MCC-71-010-A0
8.1-3
(120
站设备
)
8.1.2 NC
利用主操纵盘上的示教开关操作
NC
轴称为
NC
轴点动检查。
按主操纵盘上的示教开关时，轴会朝指定的方向移动，直至松开示教开关时为止。
1.
检查机器是否处于手动模式。
= =
如果没有处于手动模式，则应参阅“
8.1.1
切换到手动模式和返回原点”一节。
2.
按“
F1
”
(AXIS JOG CHECK)(
轴点动检查
)
键，显示
NC
轴点动检查屏幕。
3.
选择要移动的
NC
轴
(
“
F1
”
[X—Y
轴
]
——“
F6
”
[T
轴
])
。
4.
按主操纵盘上示教开关中的任何一个方向键使轴朝目标方向移动。
= =
由于所选择的轴已在移动，因而要特别注意。
每按一次开关，吸嘴就会按以下增量转动：
T
轴：
0.012
H
轴：
0.018
A
轴：
0.09
在高速时，各轴以常值
a×10(
脉冲
)
的增量移动。
(
当前位置按以
0.01°
和
0.01mm
的增量显示，小于这些量的数值则被四舍五入
)
。
= =
事先按“
HIGH
”
(
快速
)
键会使轴快速移动。
5.
完成移动检查后，按“
ORG
”键。
这时轴将返回它的原点。
AVK3
维修手册
移动检查
D77MCC-71-010-A0
8.1-4
8.1.3 NC
通过输入移动座标使
NC
轴移动称为
NC
轴移动检查。
2.
1.
检查机器是否处于手动模式。
= =
如果没有处于手动模式，则请参阅“
8.1.1
切换到手动模式和返回原点”一节。
2.
按“
F2
”
(AXIS MOVE CHECK)(
轴移动检查
)
键，显示“
NC AXIS JOG CHECK
”点动检
查屏幕。
3.
输入移动座标。
4.
按“
F1
”
(NC
轴启动
)
，各轴就会移动到设定位置。
5.
按主操纵盘上的“
ORG
”键。
AVK3
将返回它的原点。
(
120
站设备)
