AVK3
维修手册

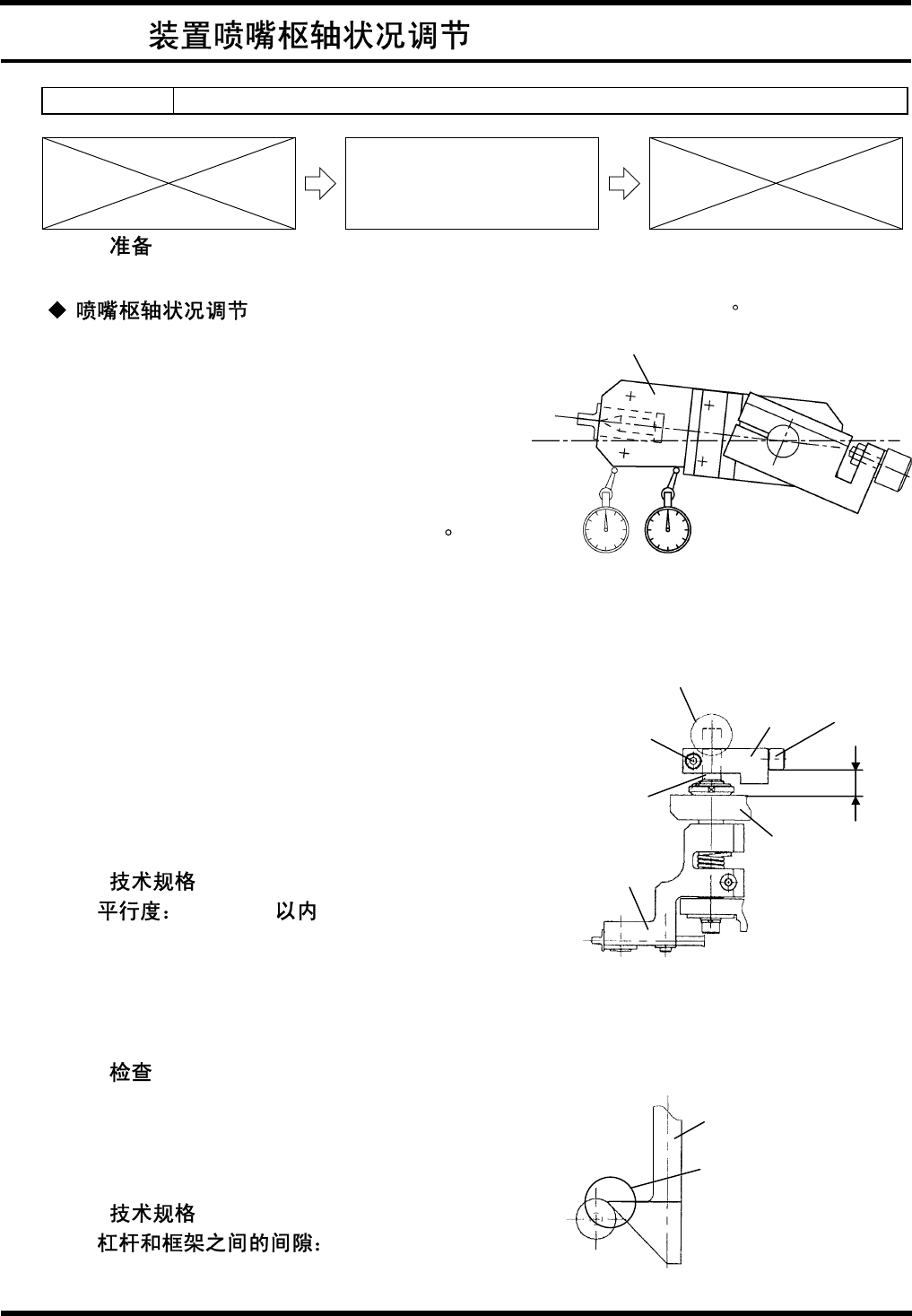

7.30 JW
装置喷嘴枢轴状况调节
D77MCC-83-AZ0-A0
7.30-1
7.30. JW
D77MCC-83-AZ0-A0
装置编号：
7.30 JW
装置
喷嘴枢轴状况调节
= =
1.
千分表
1.
1.
接通电源
[ON]
并返回原点。
2.
合上副操纵盘的“插件头伺服电机
OFF
”开关
[OFF]
。
3.
断开插件头开关中的“插件头制动”开关
[OFF]
。
4.
将循环定时器的手动旋钮旋转至
64 - 94
。
5.
断开副操纵盘关闭“插件头伺服电机
OFF
”开关
[OFF]
。
6.
将磁架安装在
XY
工作台上。
7.
将千分表安置于
JW
喷嘴设备表面（图示中
C
点位置）。
8.
将千分表归零。
9.
检查从
C
点到
D
点的平行度。
= =
0.02 mm
10.
如超出规定的范围，则应拧松螺钉
E
并进行调
节。
11.
当确保平行度后，拧紧螺钉
E
。
= =
当拧紧螺钉
E
时，检查执行机构传动轴
是否触及凸轮从动件。
12.
拧紧螺钉
E
之后，检查传动轴未向前突出。
= =
12.5 mm
循环定时器
64 - 94
喷嘴
千分表
D C
执行机构传动轴
执行机构传动轴触
及凸轮从动件
12.5 mm
框架
喷嘴
传动轴
螺钉
E
无前凸
杠杆
凸轮随动器
