AVK3
维修手册
2.1
关于安全
D77MCC-10-010-A0
2.1-1
2.1.
D77MCC-10-010-A0
2.1.1
为了保证工人的安全，
Panasonic
插件机的设计和安装符合交付国的安全标准和安全要
求。
插件机的客户有责任遵守他们国家的安全法律和法规。客户还有责任安装必需的安全设
施来保护机器操作者和其它人员。
必须由受过良好培训的合格人员操作和维修
Panasonic
插件机，他们应通晓操作手册、
编程手册、参考手册、接线图、
SC
程序表和维修手册中叙述的各种机器功能。
我们只认可在我公司受过培训且对机器通晓的人员为操作者。
机器内部零件
(
包括非电气零件
)
的维修必须由维修工程师完成。
说明机器使用和维修工作的文件只能由工程师来编写。
操作说明书
/
操作手册
操作说明书
/
编程手册
操作说明书
/
参考手册
操作说明书
/
维修手册
零件明细表
接线图
SC
程序表
选件的操作说明书
文件
操作者
维修工程师
Panasonic
服务工程师
系统整合
操作手册
*
编程手册
-
参考手册
-
维修手册
*
-
操作说明书
电脑主机系统
-
机械部件
-
零件列表
控制部件
-
接线图
-
SC
程序表
-
选件的操作说明书
：
附上的文件
*
：
关于产品安全（当地语言）
AVK3
维修手册
2.1
关于安全
D77MCC-10-010-A0
2.1-2
2.1.2
在执行规定的操作时，应遵守安全工作规程以防止意外事故或机器故障。
切勿改装、漏装或变更安全装置和安全电路。
进行维修前务必将机器电源开关断开
务必检查安全联锁开关
在机器按自动、半自动和手动模式正常运行时应连接好安全保护装置。
/
执行这些工作时，务必确保所提供的安全功能正确工作。
在使用之前，必须先熟悉使机器在维修模式下运动的开关。
2.1.3
当电源断路器
[Power Breaker]
处在接通
[ON]
的位置
,
确保空气压力测量仪读数为
0.5Mpa
。
如果空气压力数值不是
0.5Mpa,
设备可能会在开机操作时受到损坏。
不要将主控制器的电源开关
[POWER SWITCH]
到断开
[OFF]
位置
(panadac-783
型机器除
外
)
，
操纵失误可能会导致机械故障。
当
[POWER SWITCH]
在启动
[ON]
的位置时
,
切勿将插入主控制器中的控制卡拔出
(panadac-783
型机器除外
)
。
切勿利用机器的维修电源插座向带有马达、继电器的电器供电，也不得产生电磁噪声。
不要在设备附近使用电焊机
,
这可能会导致机械故障。
不能使用气枪来清洁设备。
当清洁设备周边区域时
,
应使设备停止运行
[OFF]
，以防冷却扇吸入灰尘。
设备安装后
,
应该周期性地人工检查设备
,
以防止设备性能下降。
设备运行时
,
切勿关闭空气供应
[OFF]
。
操作失误可能会导致机械故障或者设备损坏。
2.1.4
机器运行时出现任何故障除了会影响正常运行外还会引起各种严重的后果。
要求由受过培训的有经验人员进行这种修理／调整，他们应对每个部位和整套设备可能会出现
的故障十分熟悉。
= =
下列情况可能会导致故障：
电源故障
运行时伺服电机的励磁装置失电
2.1.5
在执行维修工作之前，必须先确保气缸中没有空气压力残余。
= =
有关详情，请参阅维修手册中的气动装置回路图。
AVK3
维修手册
2.2
警示标牌的位置
D77MCC-10-020-A0
2.2-1
2.2.
D77MCC-10-020-A0

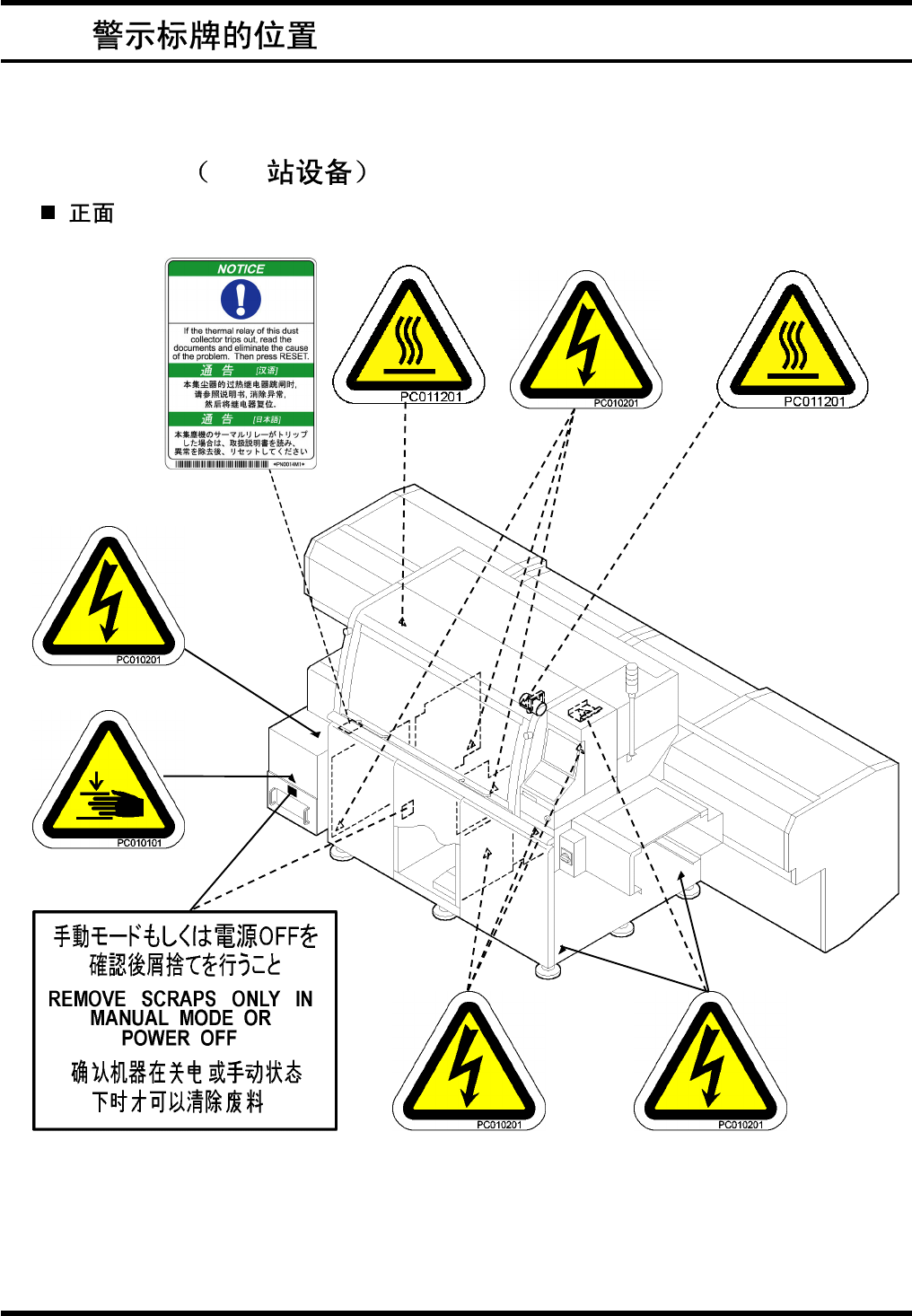

为了使
AVK3
能正常、安全运行，在机器的各个部位贴有以下各种警示标牌。应确保这
些警示标牌字迹清晰，并遵守各种警告。
2.2.1 AVK3 120
-1
