AVK3 维修 手册 6.2 检查 和润滑 D77M CC-80-02 0-A0 6.2-28 6.2.17 装置 编号： 1087106 000 确保 滑杆上下 移动平 稳。 确保 滑杆滑动 平稳。 a. 滑杆 确保 滑杆在支 承上移 动轻巧。 每天 b. 传送 销 确保 传送销正 确地位 于印刷线 路板孔 中。 确保 皮带张力 调节正 确。 c. 皮带 确保 皮带没有 磨损。 d. 轴 滑动 表面：清 除异物 或灰尘。 确保 传送…

100%1 / 288
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-27
1.
90°
旋转夹
LM
导杆
（
4
处）
2.
插入单元传送
LM
导杆
3.
传送夹上下滑动
LM
导
杆
4.
传送夹前后下滑动
LM
导杆
0.09cm
3
位置：滑动表面。
5.
凹槽凸轮的滑动表面
位置：润滑脂喷嘴。
6.
控制杆支承
7.
控制杆支承
（
2
处）
8.
销和夹头的滑动表面
（
4
处）
9.
凸轮从动件的滑动部
件
位置：滑动表面。
每个月
10.
弹簧支承销
0.5cm
3
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-28
6.2.17
装置编号：
1087106000
确保滑杆上下移动平稳。
确保滑杆滑动平稳。
a.
滑杆
确保滑杆在支承上移动轻巧。
每天
b.
传送销
确保传送销正确地位于印刷线路板孔中。
确保皮带张力调节正确。
c.
皮带
确保皮带没有磨损。
d.
轴
滑动表面：清除异物或灰尘。
确保传送销卡爪没有松动。
e.
传送销卡爪
确保传送销卡爪没有损坏或变形。
f.
同步支带轮
凹槽：清除异物或灰尘。
每周
g.
光电传感器
清除异物或灰尘。
每个月
1.
滑杆支承
1
至
2
滴
每三个
月
2.
轴
适量
位置：滑动表面。
1.
滑杆支承
a.
滑杆
c.
皮带
b/e.
传送销卡爪
f.
定时轮
g.
光电传感器
f.
定时轮
d/2.
轴
AVK3
维修手册
6.2
检查和润滑
D77MCC-80-020-A0
6.2-29

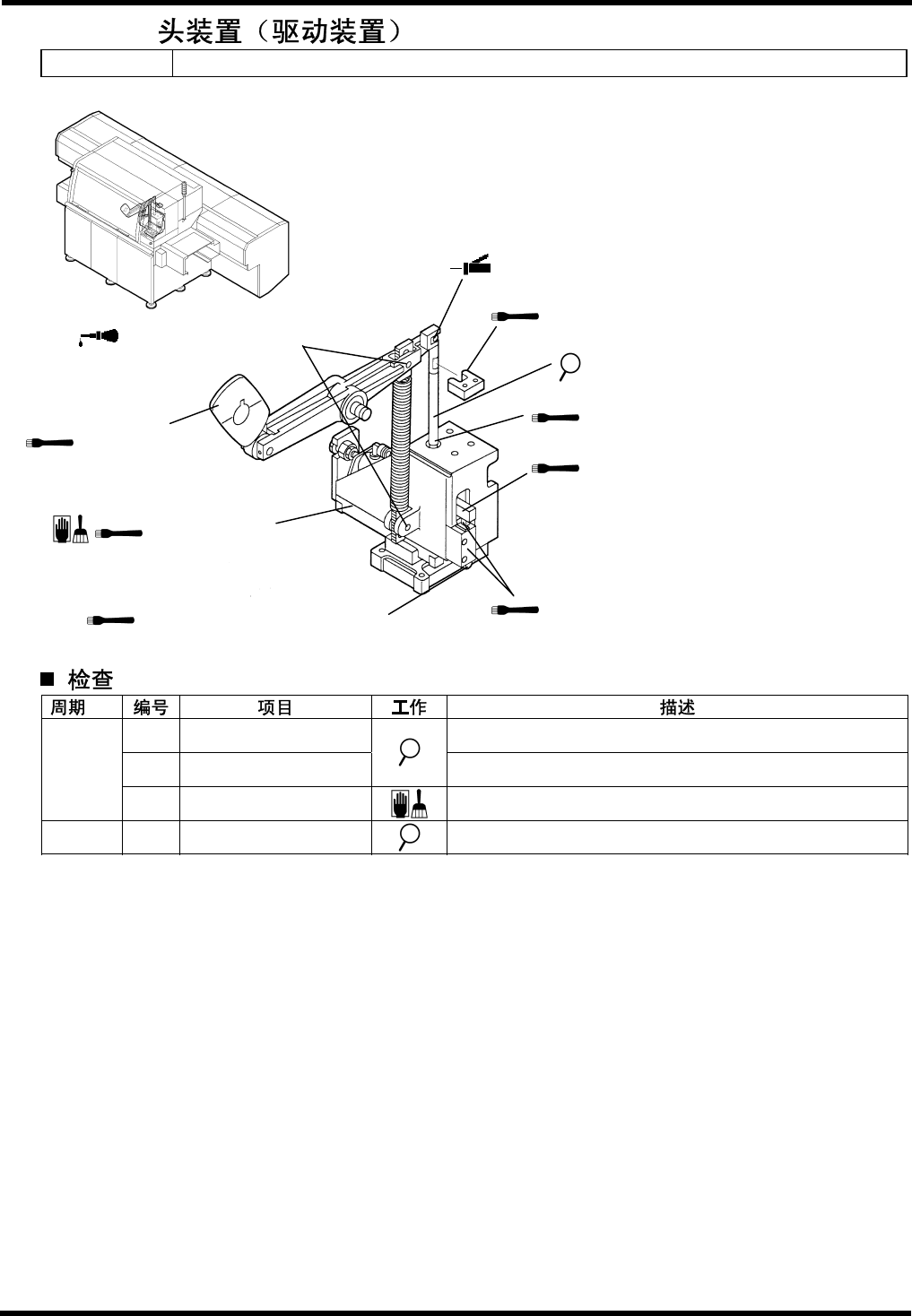

6.2.18 JW
装置编号：
1087120000
a.
轴
确保轴上下移动平稳。
b.
辊子从动件
确保辊子从动件旋转平稳。
每天
c.
LM
导杆
清除异物或灰尘。
每周
d.
板凸轮固定螺栓
确保板凸轮固定螺栓不会松动。
2.
模块和杆的滑动表面
c/7.LM
导杆
3.
凸轮表面
5.
杆和轴衬的滑动表面
6.
轴和凸轮从动件的滑动表面
4.
轴和模块的滑动表面
8.
轴和推进器的接触表面
9.
弹簧支承销
1.
导杆和杆的滑动表面
a.
轴
