$6020 在Head $H没有吸嘴而不能PUT. [FREEZE LEVEL]
[原因 ]
将要PUT吸嘴时，实际在Head上没有吸嘴的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按 ”RESET”按钮把设备转换成 ”IDLE”方式。
用手确认该Head上有没有吸嘴。
相应的磁头上实际不存在吸嘴，但ANC菜单的对话框中设置为相应磁头上已贴
装吸嘴，那么确认’No real motion(Manual)’后选择有错误发生磁头序号标识的吸
嘴所在的槽，再点击<Put> 按钮重新进行ANC设定。
$6021 因Head$H中没有吸嘴，所以不能对吸嘴进行PUT。 [FREEZE LEVEL]
[原因 ]
对吸嘴进行PUT之前，用空压检测Head 上是否有吸嘴时，结果是Head 中没有吸
嘴的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET” 按钮把设备转换成”IDLE” 方式。
确认Head 中是否有吸嘴。Head中没有吸嘴时手动把吸嘴插入到吸嘴座。
选择’System Setup’ 菜单中的 ‘Device’子菜单后，再选择’Nozzle’选项，然后在
’Nozzle’对话框中确认’Check Vacuum’值。
1-111
MMI
错误码（
Error Code
）和问题解决
从气压表(AIR PRESSURE) 确认压缩气的供应是否正常 (0.45~0.55Mpa)。
1:
压力减少
(
逆时针方向
)
2:
压力增加
(
顺时针方向
)
$6030 在Head $H 上有吸嘴。但没有进行PUT。 [FREEZE LEVEL]
[原因]
吸嘴PUT动作后，未对准ANC 槽的中心或因不适当的高度设定等无法进行吸嘴
ANC动作实际上磁头上存在吸嘴的情况或
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET” 按钮把设备转换成”IDLE” 方式
1-112
Samsung Component Placer SM482 Troubleshooting Guide
点击”READY” 按钮给设备提供电源。

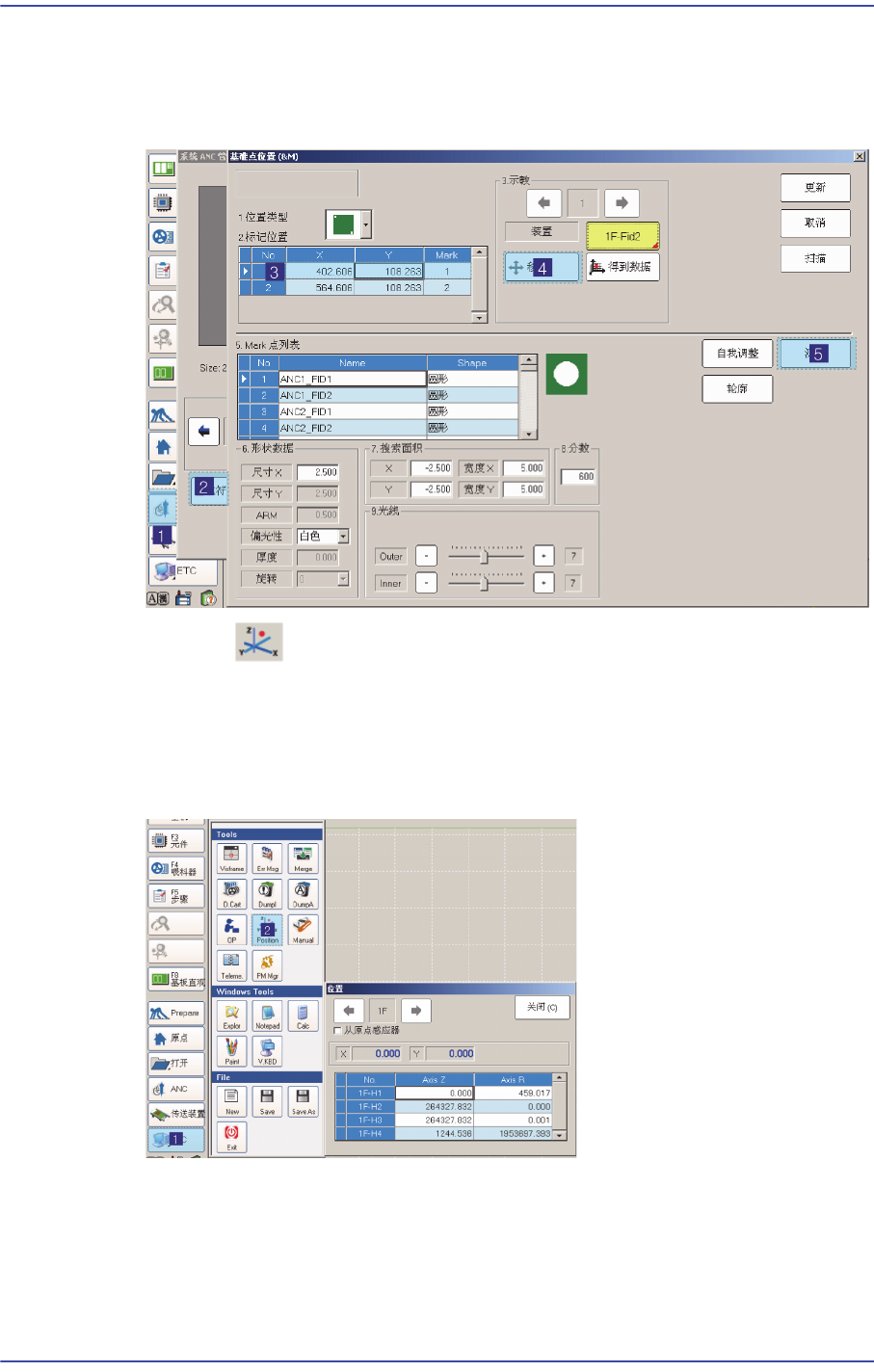

在ANC 对话框点击’Fiducial Mark Detail …’后移动到Fiducial Mark位置确认
Fiducial Mark位置是否准确设置。如果位置设置错误请重新进行示教。
首先点击 按钮执行”Position”对话框，在ANC菜单点击’Hole Position Detail
…’后，为确认槽坐标是否准确选择错误发生的ANC槽，确认要移动的设备是否
选择为”Fid Cam”。
还有点击<Move> 按钮移动到相应ANC槽位置确认槽的中心是否与设置的位置
一致。另外，利用示教框手动下降Z 轴确认ANC 槽坐标的 Z 值是否准确。
