Samsung Component Placer SM482 Troubleshooting Guide
校正Z轴Offset方法请参照”Administrator’s Guide”的 “11.3.6 Head Z / R Offset
Calibration”。
$6050 Z轴进行PUT后，没有移动到安全高度。[FREEZELEVEL]
[原因 ]
Z轴为吸嘴的PUT动作上升（UP）时发生错误。
[措施 方法]
执行$6040措施方法。
$6060 因为Head 上有吸嘴，不能进行GET。[FREEZELEVEL]
[原因 ]
将要进行GET时，在Head上实际有吸嘴的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按 ”RESET”按钮把设备转换成 ”IDLE”方式
用手确认该Head上有没有吸嘴。
点击”READY” 按钮给设备提供电源。

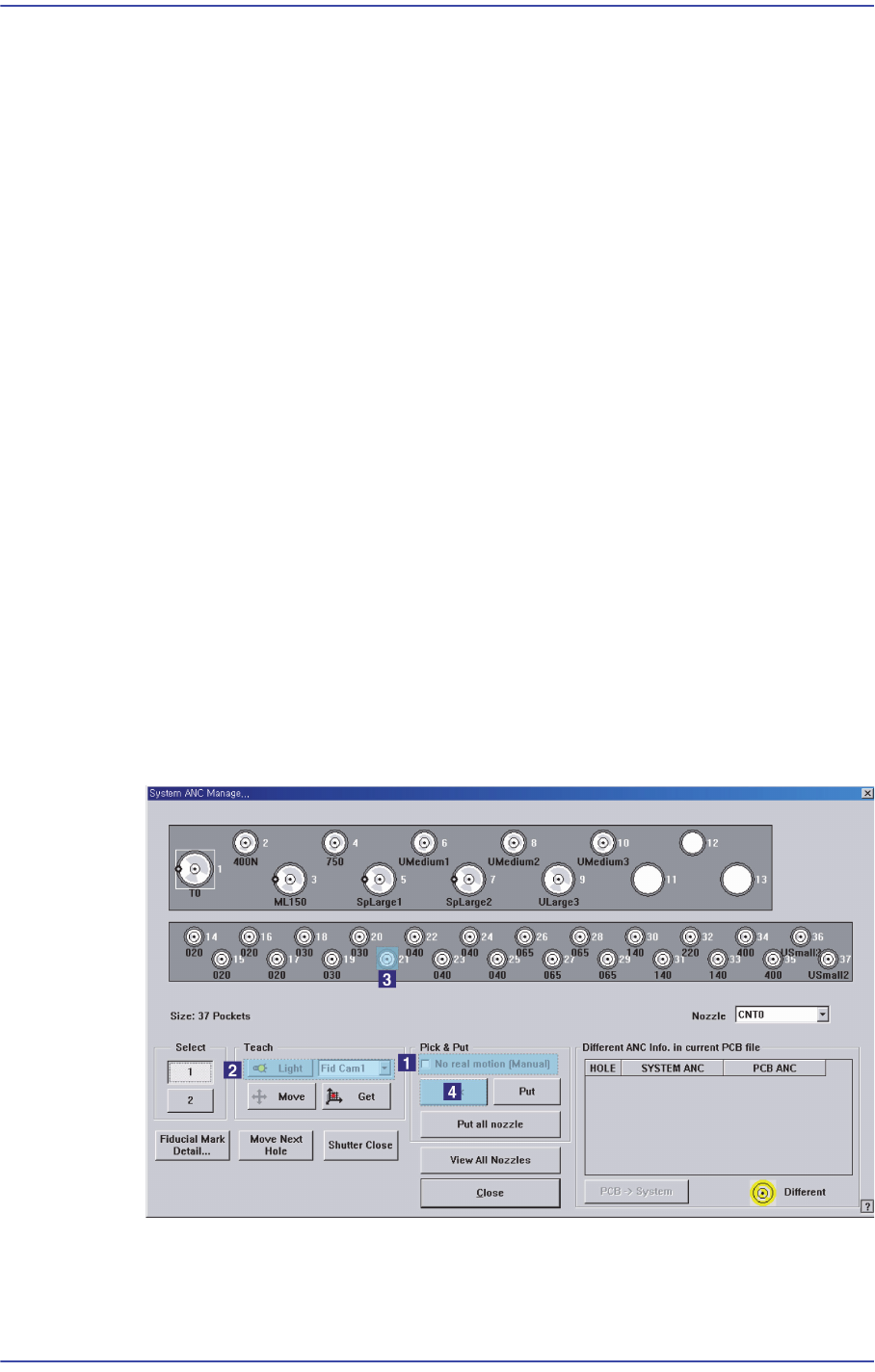

相应磁头上实际存在吸嘴，但在ANC 菜单的对话框中设置为错误发生磁头上未
贴装吸嘴的状态，则核对’No real motion(Manual)’，再选择错误发生磁头后，选
择该磁头上实际配置吸嘴的ANC 槽，然后点击<Pick>重新进行ANC 设置。
$6070 在Head 上有吸嘴。但没有进行
GET。[FREEZE LEVEL]
[原因 ]
1-115
MMI
错误码（
Error Code
）和问题解决
吸嘴进行GET动作后，因为ANC Pocket的中心不对，或设定不适当的高度，实际
在Head上有吸嘴的情况。
未准确执行吸嘴确认的情况。
[措施 方法]
执行$6030 措施方法。
$6080 Z轴没有移动到GET 的位置。[FREEZE LEVEL]
[原因]
Z轴为吸嘴的GET动作下降（DOWN）时发生错误。
[措施 方法]
执行$6040 措施方法。
$6090 Z轴进行GET 后，没有移动到安全高度。[FREEZE LEVEL]
[原因]
Z轴为吸嘴的GET动作上升（UP）时发生错误。
[措施 方法]
执行$6040 措施方法。
$6520 因为Head 上没有吸嘴不能进行PUT。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6020同样的错误。
[措施 方法]
请参考$6020的[原因]和[措施方法]
。
$6530 Head上有吸嘴。但没有进行 PUT。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6030同样的错误。
[措施 方法]
请参考$6030的[原因]和[措施方法]。
$6560 因Head 上有吸嘴，不能进行GET。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6060同样的错误。
[措施 方法]
1-116
Samsung Component Placer SM482 Troubleshooting Guide
请参考$6060 的[原因]和[ 措施方法]。
$6570 Head上没有吸嘴。但没有进行GET。[FREEZE LEVEL]
[原因 ]
手动动作中发生的与$6070同样的错误。
[措施 方法]
请参考$6070 的[原因]和[ 措施方法]。
$6571 Head $H的喷嘴种类不一致。 [FREEZE LEVEL]
[原因 ]
替换head 喷嘴后执行喷嘴种类检查结果与设定的喷嘴不一致时
[措施 方法]
请确认使用的喷嘴与设定的喷嘴是否一致。
请在‘System Setup’ 菜单的‘Device’辅助菜单确认喷嘴内、外径设定值。
如果是发生其它传送带破损等异常情况时，请与指定的C/S 公司或当地代理店
(Local Agent)联系。
