1-116 Samsung Componen t Placer SM482 Troubleshootin g Guide 请参考 $6060 的 [ 原因 ] 和 [ 措施方法 ] 。 $6570 Head 上没有吸嘴。 但没有进 行 GET 。 [FREEZE LEVEL] [ 原因 ] 手动动作中发生的与 $607 0 同样的 错误。 [ 措施 方法 ] 请参考 $6070 的 [ 原因 ] 和 [ 措施方法 ] 。 $…
1-115
MMI
错误码（
Error Code
）和问题解决
吸嘴进行GET动作后，因为ANC Pocket的中心不对，或设定不适当的高度，实际
在Head上有吸嘴的情况。
未准确执行吸嘴确认的情况。
[措施 方法]
执行$6030 措施方法。
$6080 Z轴没有移动到GET 的位置。[FREEZE LEVEL]
[原因]
Z轴为吸嘴的GET动作下降（DOWN）时发生错误。
[措施 方法]
执行$6040 措施方法。
$6090 Z轴进行GET 后，没有移动到安全高度。[FREEZE LEVEL]
[原因]
Z轴为吸嘴的GET动作上升（UP）时发生错误。
[措施 方法]
执行$6040 措施方法。
$6520 因为Head 上没有吸嘴不能进行PUT。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6020同样的错误。
[措施 方法]
请参考$6020的[原因]和[措施方法]
。
$6530 Head上有吸嘴。但没有进行 PUT。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6030同样的错误。
[措施 方法]
请参考$6030的[原因]和[措施方法]。
$6560 因Head 上有吸嘴，不能进行GET。[FREEZE LEVEL]
[原因]
手动动作中发生的与 $6060同样的错误。
[措施 方法]
1-116
Samsung Component Placer SM482 Troubleshooting Guide
请参考$6060 的[原因]和[ 措施方法]。
$6570 Head上没有吸嘴。但没有进行GET。[FREEZE LEVEL]
[原因 ]
手动动作中发生的与$6070同样的错误。
[措施 方法]
请参考$6070 的[原因]和[ 措施方法]。
$6571 Head $H的喷嘴种类不一致。 [FREEZE LEVEL]
[原因 ]
替换head 喷嘴后执行喷嘴种类检查结果与设定的喷嘴不一致时
[措施 方法]
请确认使用的喷嘴与设定的喷嘴是否一致。
请在‘System Setup’ 菜单的‘Device’辅助菜单确认喷嘴内、外径设定值。
如果是发生其它传送带破损等异常情况时，请与指定的C/S 公司或当地代理店
(Local Agent)联系。
1-117
MMI
错误码（
Error Code
）和问题解决
$6572 Head $H的喷嘴种类确认错误。 [FREEZE LEVEL]
[原因]
Head喷嘴替换后执行喷嘴种类检查过程中发生错误时
[措施 方法]
请确认Fly Camera的照明状态。
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店
(Local Agent)联系。
$6609 Head上没有吸嘴。 [FREEZE LEVEL]
[原因]
Z Offset 校正时，因ANC 的4号槽中没有登录CN040 吸嘴，所发生的错误。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成 ”IDLE” 方式。

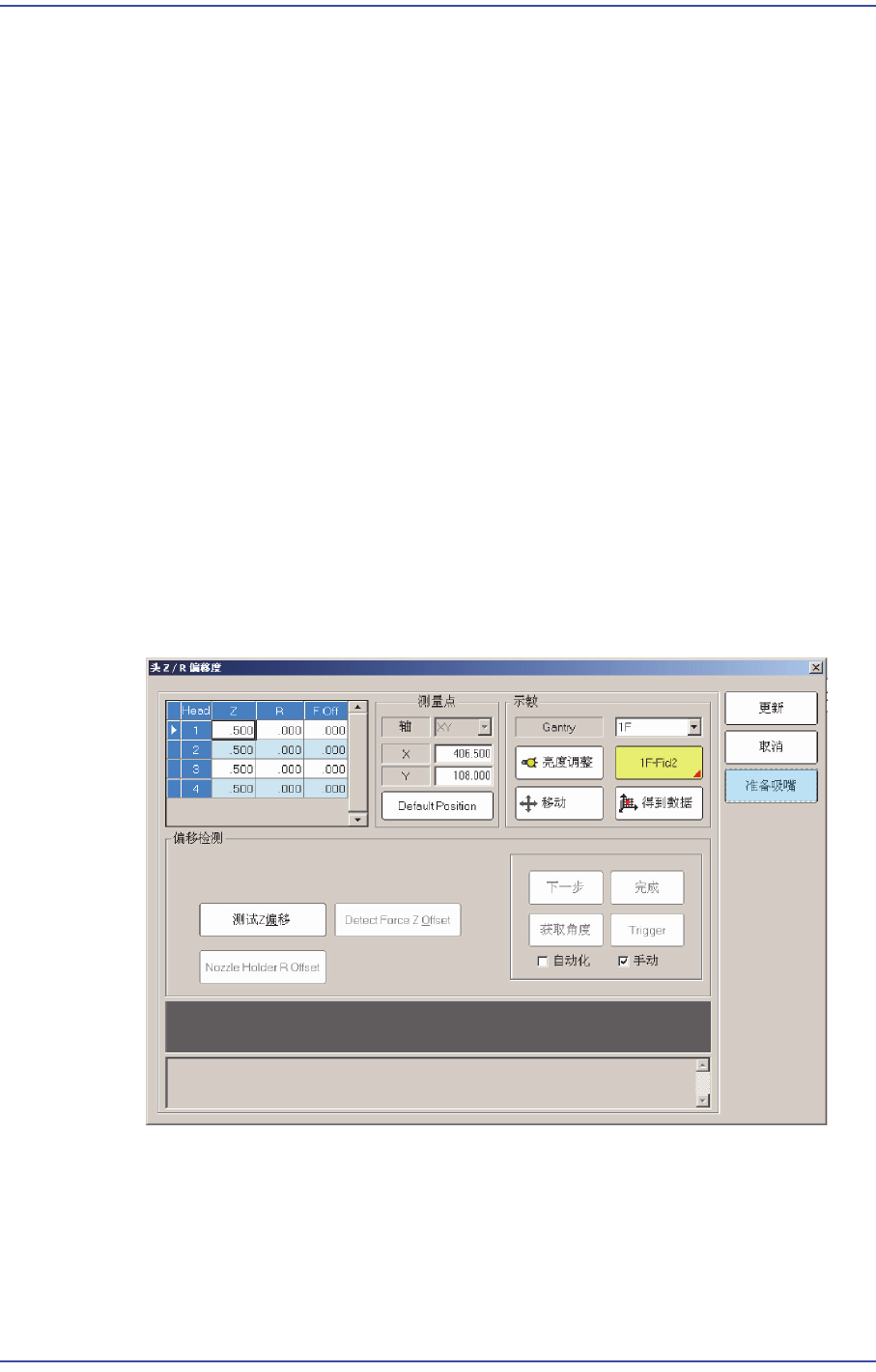

在Z Offset画面中点击<Nozzle Prepare> 按钮会自动登录CN040 吸嘴。
或者执行’ANC Manager’对话框，在对应 ANC的4 号Hole上登录CN040。
