Samsung Component Placer SM482 Troubleshooting Guide
请参考$6060 的[原因]和[ 措施方法]。
$6570 Head上没有吸嘴。但没有进行GET。[FREEZE LEVEL]
[原因 ]
手动动作中发生的与$6070同样的错误。
[措施 方法]
请参考$6070 的[原因]和[ 措施方法]。
$6571 Head $H的喷嘴种类不一致。 [FREEZE LEVEL]
[原因 ]
替换head 喷嘴后执行喷嘴种类检查结果与设定的喷嘴不一致时
[措施 方法]
请确认使用的喷嘴与设定的喷嘴是否一致。
请在‘System Setup’ 菜单的‘Device’辅助菜单确认喷嘴内、外径设定值。
如果是发生其它传送带破损等异常情况时，请与指定的C/S 公司或当地代理店
(Local Agent)联系。
1-117
MMI
错误码（
Error Code
）和问题解决
$6572 Head $H的喷嘴种类确认错误。 [FREEZE LEVEL]
[原因]
Head喷嘴替换后执行喷嘴种类检查过程中发生错误时
[措施 方法]
请确认Fly Camera的照明状态。
如果是发生其它传送带破损等异常情况时，请与指定的C/S公司或当地代理店
(Local Agent)联系。
$6609 Head上没有吸嘴。 [FREEZE LEVEL]
[原因]
Z Offset 校正时，因ANC 的4号槽中没有登录CN040 吸嘴，所发生的错误。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成 ”IDLE” 方式。

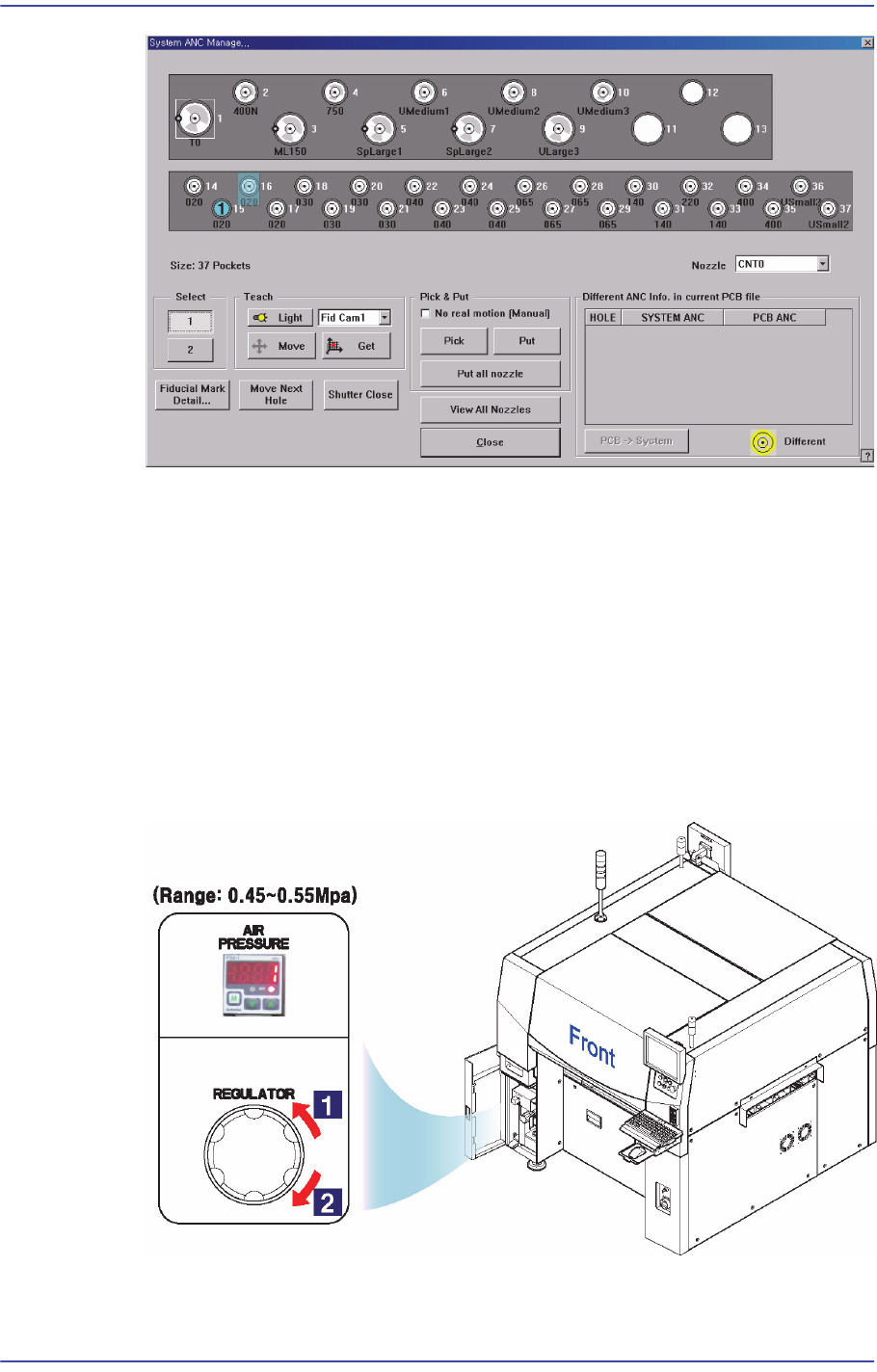

在Z Offset画面中点击<Nozzle Prepare> 按钮会自动登录CN040 吸嘴。
或者执行’ANC Manager’对话框，在对应 ANC的4 号Hole上登录CN040。
1-118
Samsung Component Placer SM482 Troubleshooting Guide
$660a 测量Head 的Z 轴高度时，发生空压错误。 [FREEZE LEVEL]
[原因 ]
要测量的Head空压不动作或处于额定压力 (500 mmHg 以上) 以下所以不能进行
校正时。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET” 按钮把设备转换成”IDLE” 方式。
从气压表(AIR PRESSURE) 确认压缩气的供应是否正常 (0.45~0.55Mpa)。
1:
压力减少
(
逆时针方向
)
2:
压力增加
(
顺时针方向
)
