SM482 Troubleshooting Guide (Chi,Ver1).pdf - 第133页
1-112 Samsung Componen t Placer SM482 Troubleshootin g Guide 点击 ”READY” 按钮给设备 提供电源。 在 ANC 对话框 点击 ’Fiducial Mark Detail …’ 后移动到 Fiduc ial Mark 位置确认 Fiducial Mark 位置是否准确设 置。 如果位置设置错误请 重新进行示教。 首先点击 按钮执行 ”Position” 对话框…
1-111
MMI
错误码（
Error Code
）和问题解决
从气压表(AIR PRESSURE) 确认压缩气的供应是否正常 (0.45~0.55Mpa)。
1:
压力减少
(
逆时针方向
)
2:
压力增加
(
顺时针方向
)
$6030 在Head $H 上有吸嘴。但没有进行PUT。 [FREEZE LEVEL]
[原因]
吸嘴PUT动作后，未对准ANC 槽的中心或因不适当的高度设定等无法进行吸嘴
ANC动作实际上磁头上存在吸嘴的情况或
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET” 按钮把设备转换成”IDLE” 方式
1-112
Samsung Component Placer SM482 Troubleshooting Guide
点击”READY” 按钮给设备提供电源。

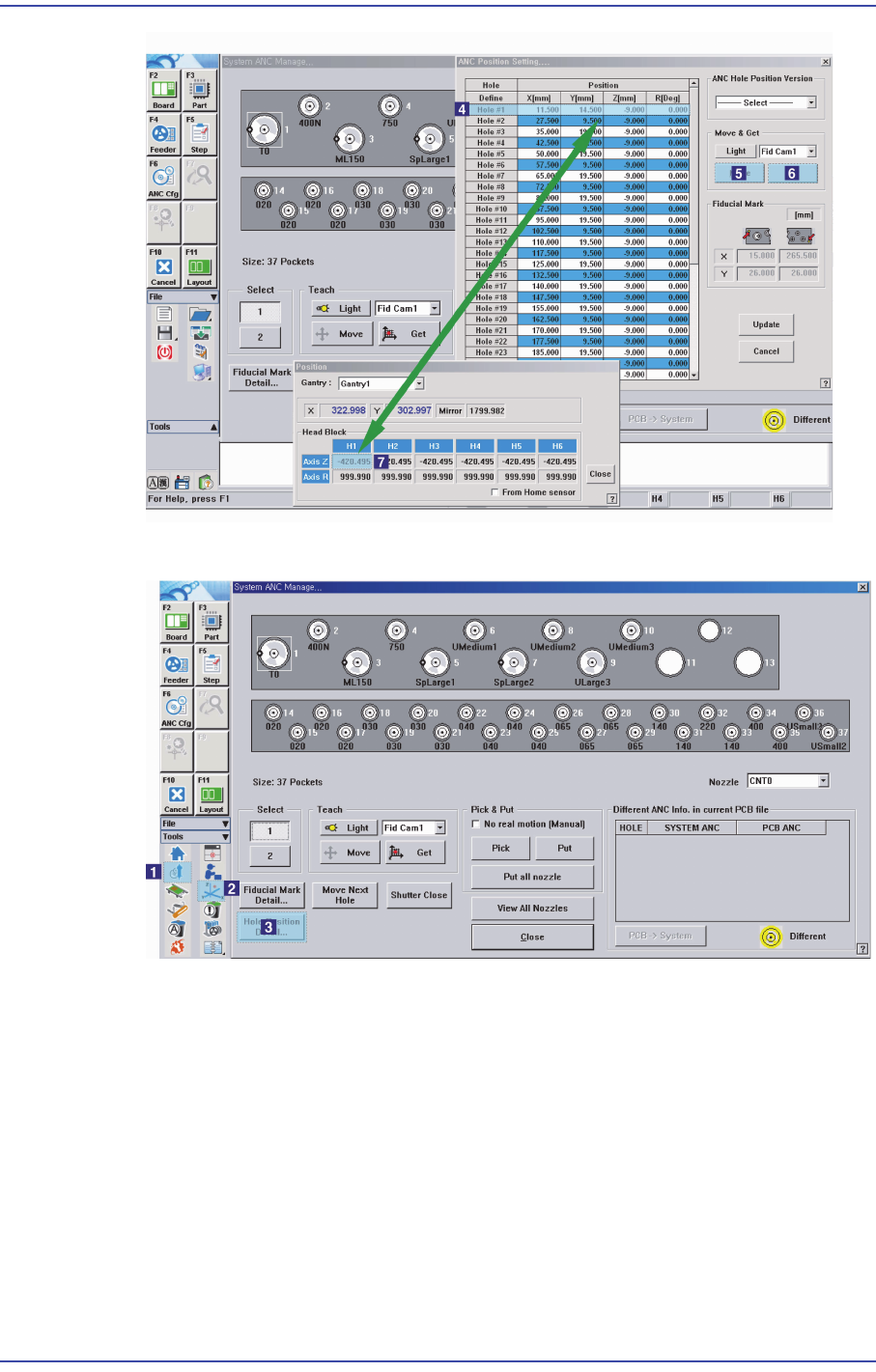

在ANC 对话框点击’Fiducial Mark Detail …’后移动到Fiducial Mark位置确认
Fiducial Mark位置是否准确设置。如果位置设置错误请重新进行示教。
首先点击 按钮执行”Position”对话框，在ANC菜单点击’Hole Position Detail
…’后，为确认槽坐标是否准确选择错误发生的ANC槽，确认要移动的设备是否
选择为”Fid Cam”。
还有点击<Move> 按钮移动到相应ANC槽位置确认槽的中心是否与设置的位置
一致。另外，利用示教框手动下降Z 轴确认ANC 槽坐标的 Z 值是否准确。
1-113
MMI
错误码（
Error Code
）和问题解决
在ANC对话框点击<Shutter On/Off>按钮确认闸门是否正常动作。
$6040 Z轴没有移动到PUT 的位置。[FREEZE LEVEL]
[原因]
Z轴为吸嘴的PUT动作下降（DOWN）时发生错误。
[措施 方法]
确认相应ANC Hole位置和Z轴Offset。
确认ANC槽位置请参照$6030的[措施方法]中的ANC槽位置确认部分，确认相应
磁头的Z 轴Offset值是否准确设置。
