1-121 MMI 错误码 （ Error Code ） 和问题解决 1.4.11. 在 VME 的 Vision 有关错误 [$a000~$afff] $a100 Vision 处理 Fiducial Mark 时发生 异常状况。 [FREEZE LEVEL] [ 原因 ] Vi s i o n 的 Fiducial Mark 识别失败的 情况。 [ 措施 方法 ] 按 ”STO P” 按钮关闭蜂鸣 器。 “ 按 ”RES…
1-120
Samsung Component Placer SM482 Troubleshooting Guide
1-121
MMI
错误码（
Error Code
）和问题解决
1.4.11. 在VME的Vision 有关错误 [$a000~$afff]
$a100 Vision处理Fiducial Mark时发生异常状况。[FREEZE LEVEL]
[原因]
Vision 的Fiducial Mark识别失败的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET” 按钮把设备转换成”IDLE” 方式
点击”READY”按钮给设备提供电源。
在PCB Edit 菜单的“Board”对话窗口单击<Fiducial Mark …>键，针对有关基准标
志(Fiducial Mark) 设置的相关数据进行检查并修改。
$a131 Vision的第一个 PCB 的Fiducial Mark识别失败。[FREEZE LEVEL]
$a132 Vision的第二个 PCB 的Fiducial Mark识别失败。[FREEZE LEVEL]
$a133 Vision的第三个 PCB 的Fiducial Mark识别失败。[FREEZE LEVEL]
$a134 Vision的第四个 PCB 的Fiducial Mark识别失败。[FREEZE LEVEL]
[原因]
第一个Fiducial Mark的识别失败的情况。($a131)
第二个Fiducial Mark的识别失败的情况。($a132)
第三个Fiducial Mark的识别失败的情况。($a133)
第四个Fiducial Mark的识别失败的情况。($a134)
[措施 方法]
执行$a100 的措施方法。
$a135 Vision的第一个部品的Fiducial Mark 识别失败。[FREEZE LEVEL]
$a136 Vision的第二个部品的Fiducial Mark 识别失败。[FREEZE LEVEL]
[原因]
第一个部品的Fiducial Mark的识别失败的情况。($a135)
第二个部品的Fiducial Mark的识别失败的情况。($a136)
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET” 按钮把设备转换成”IDLE” 方式
点击”READY”按钮给设备提供电源。
1-122
Samsung Component Placer SM482 Troubleshooting Guide
在PCB Edi 菜单的”Step”对话框中点击 <Fiducial…>按钮后确认并修改与相应部
件的基准符号设定有关的数据。
详细事项请参照Administrator’s Guide 的 “第5章 Step Programming” 的
”<Fiducial…> 按钮”部分。
$a160 [%t] Vision 条码识别失败。[WARNING LEVEL]
[原因 ]
对PCB 上的条码Vision 识别失败时
条码位置示教错误时
输错条码相关Vision 数据时
[措施 方法]
Fiducial Camera向条码的位置移动时，请确认条码的中心是否位于SMVision窗的
十字线中心附近。
请确认识别范围、照明状态及条码种类等与条码识别有关的数据输入是否准确
$a201 将要使用不支持的摄像头。[EMER LEVEL]
[原因 ]
设定的不是已经定义的摄像头。
使用系统的设定中定义的摄像头，编辑Step 程序之后，再设定为不使用该摄像头
的情况。
[措施 方法]

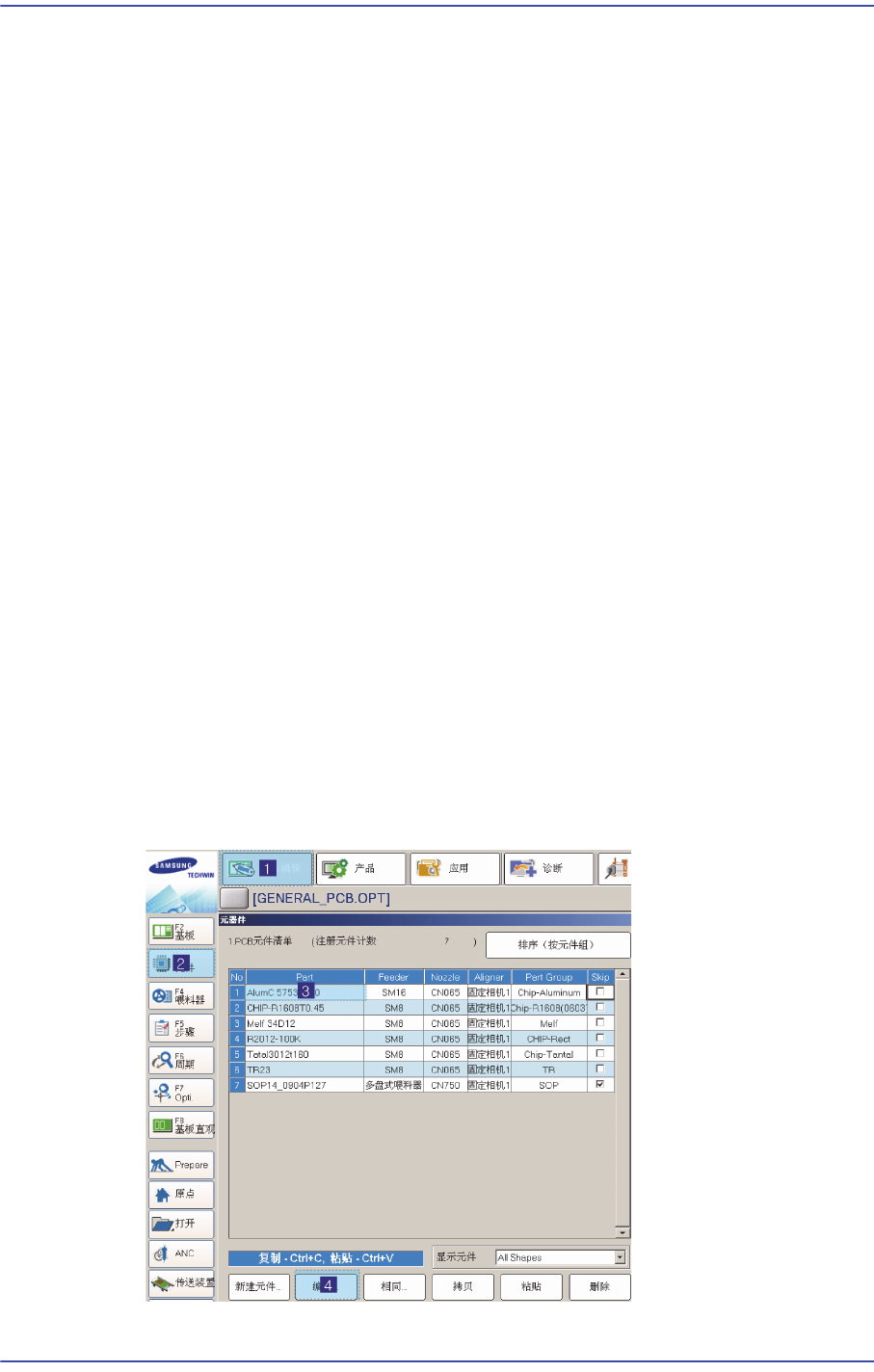

在PCB Edit 菜单的 Part确认相应部件的 ‘Camera No.’ 是否准确设定。
