第 5 章 其它功能 Rev03
5-26
5-2 操作选项
5-2-1 概要
对制作程序时或生产时的运行条件等进行设定。
操作选项中可设定的项目如下表所示。
5-2-2 详细设定项目
从主画面的菜单栏中选择[选项]/[操作选项]，显示操作选项的设定画面。
操作选项由7项构成，点击画面上方的标签，可切换各项目。

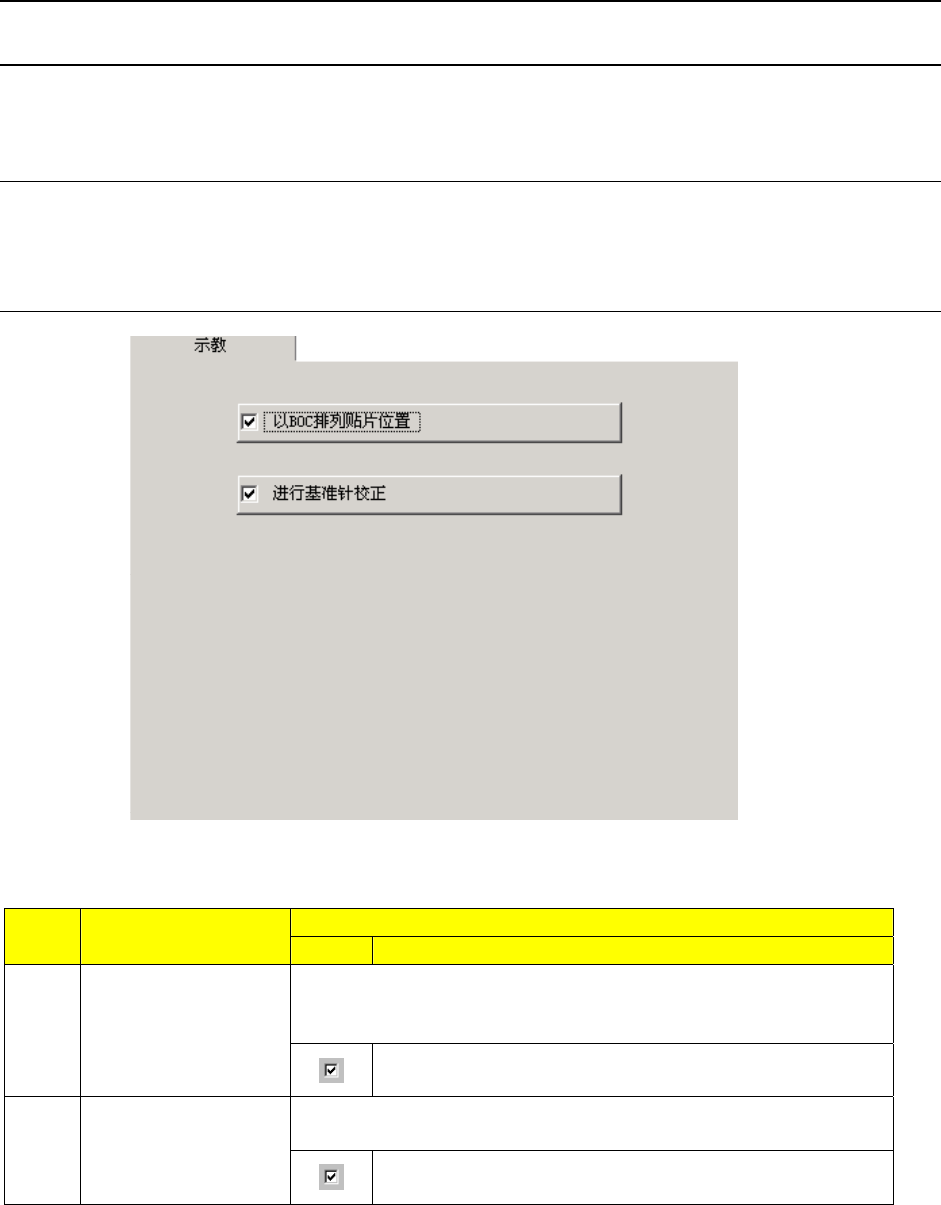

5-2-2-1 示教
图5-5示教选项
内容
序号. 项目
状态 动作及详细内容
设置在编辑数据示教贴片位置时，是否要进行 BOC 调整(执行 BOC
标记识别，进行内部校正)。
通常选择有效。
１ 以 BOC 排列贴片位置
示教贴片位置时，在 BOC 校正后移动至坐标，获得值时，
执行反校正。因此，可对基板示教正确的贴片位置坐标。
基板数据的定位方式为孔基准时，设置是否根据基准针与附属针之
间的倾斜度进行贴片位置校正。
２ 进行基准针校正
基板数据的定位方式为孔基准时，根据基准针和附属针之
间的倾斜度校正贴片位置。
※注
※注：在机器设置中，只有正确地输入基准针和附属针的坐标，才能正确地进行校正。
第 5 章 其它功能 Rev03
5-27

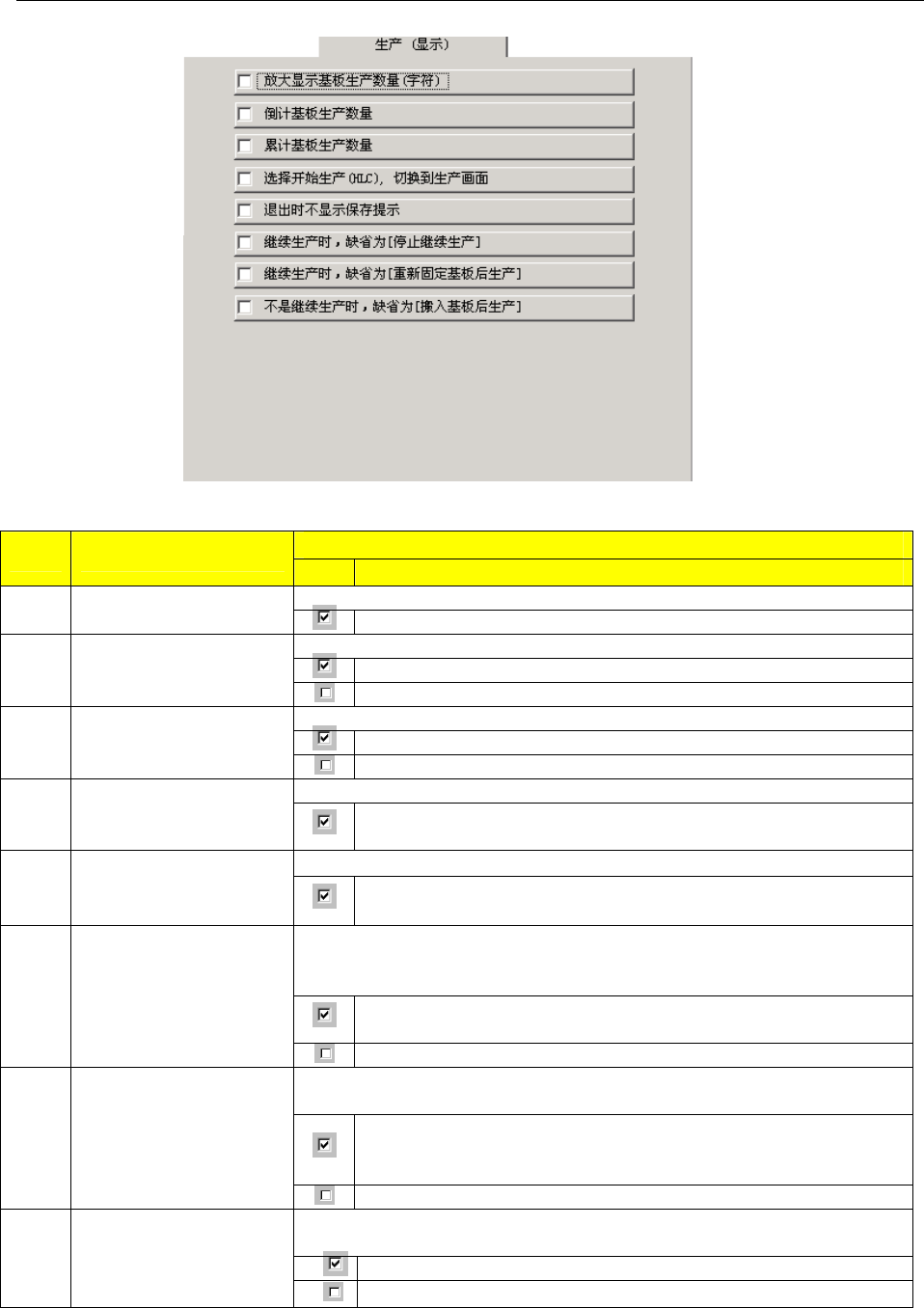

5-2-2-2 生产(显示)
设定生产时的画面显示等。
图 5-6 生产时的显示选项
内容
序号. 项目
状态 运行及详细内容
设置是否用大字显示生产运行中的基板数量。
１ 放大显示生产基板数量
用大字显示生产运行中已生产的基板数量。
设置剩余生产基板数量的显示方法。
显示剩余的预计生产数量。
２ 倒计生产基板数量
显示实际生产数量。
设置生产基板数量的更新方法。
只要不清除生产管理信息，便可累计实际数量。(显示总数量)
３ 累计生产基板数量
实际数量在按<START>开关时被清除为零。
设置 HLC 生产开始时自动切换画面。
４
选择开始生产(HLC)，切
换到生产画面
在初始(桌面)状态下，由 HLC 开始进行基板生产时从 HLC 下载生
产程序数据，自动切换为生产条件(基板生产)画面。
设置退出生产条件画面时生产程序的保存提示。
５ 退出时不显示保存提示
退出生产画面时，不显示保存生产程序提示。
此时，生产程序不被自动保存。
对生产过程中停止、按<START>重新起动后的出现的生产开始前处理画面
(有继续生产文件时)，是显示“继续生产”还是“不继续生产”的默认
值进行设置。
在生产中停止后、按<START>重新起动时的“继续生产”“不继续
生产”的默认值设定为“不继续生产”。
６
继续生产时，缺省为「不
继续生产」
设定为“继续生产”。
对生产开始前画面上显示有继续生产文件、可选择生产操作(“基板送入
后生产”、“重新夹紧基板后生产”)时的生产操作设置默认值。
对生产中停止后按<START>重新起动后，画面显示的 “基板搬入
后生产”、“重新固定基板后生产””，设置“重新固定基板后生产”
为默认值。
７
继续生产时，缺省为「重
新固定基板后生产」
选择“搬入基板后生产”。
生产开始前显示对话框时，不继续生产、而可选择生产操作(“基板送入
后生产”、“重新夹紧基板后生产”)时的生产操作设置默认值。
选择[搬入基板后生产]。
8
不是继续生产时，缺省
为「搬入基板后生产」
选择[重新固定基板后生产]。
第 5 章 其它功能 Rev03
5-28

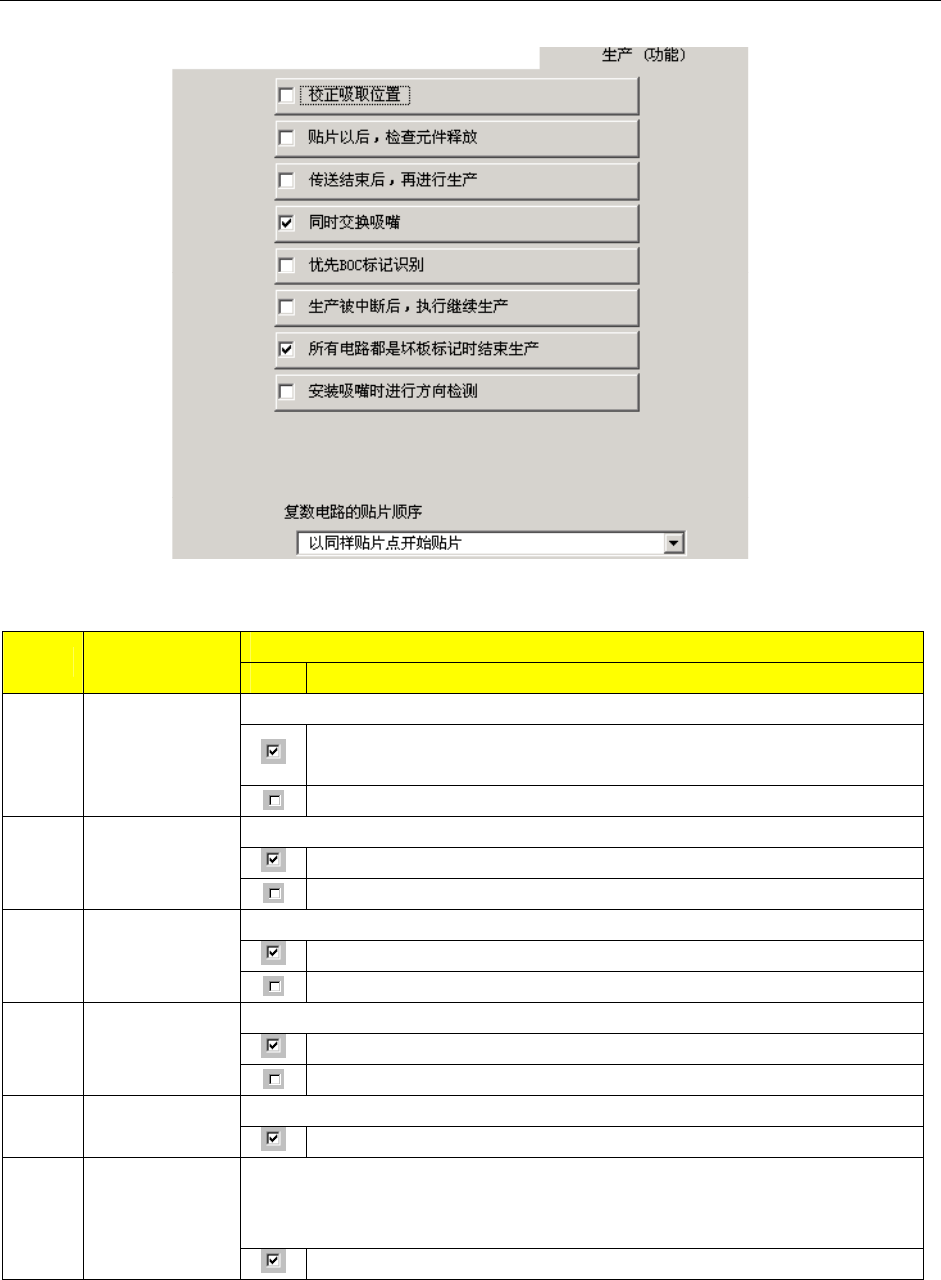

5-2-2-3 设置生产功能选项
设置生产时的操作。
图 5-7 生产的功能选项
内容
序号. 项目
状态 动作及详细内容
设置进行吸取位置校正。
根据吸取实际元件的位置计算元件的中心位置，如吸取位置偏离中
心，则根据计算结果校正吸取位置。(仅限于激光识别元件)
１ 校正吸取位置
忽视元件数据指定的“吸取位置校正”，不执行校正。
设置在元件贴片时检查元件是否脱离吸嘴。
元件贴片后 Z 轴上升时，用激光检查元件是否残留在吸嘴上。
２
贴片以后，检查
元件释放
忽视元件数据指定的“检查元件释放”，不进行检查。
设置要等传送结束后再进行生产。
在基板固定结束前，不开始生产动作。
３
传送结束后，再
进行生产
在基板固定结束前，开始生产动作。
设置同时交换吸嘴。
执行同时交换。
４ 同时交换吸嘴。
不执行同时交换。
设置优先 BOC 标记识别。
５
优先 BOC 标记
识别
在识别坏板标记前优先识别 BOC 标记。
设置用户按下中断生产(按暂停键中断)按钮时是否显示“继续生产”的信息。
生产异常结束(发生非同步现象，生产异常结束)时无条件地生成继续生产文
件。 继续生产的操作步骤，请参见“继续生产”。
６
生产中断后，执
行继续生产
生产中断时生成继续生产文件。
