第 5 章 其它功能 Rev03
5-66
5-5 手动控制
5-5-1 概要
手动控制是指为了确认各部位的动作、或检查传感器ON/OFF的项目。
可使用的功能主要有；基板的准备(请参见“2-7-1章 基板的设置”)、贴片头的移动、激光
的确认等。另外，还可对被认为发生了故障的LED进行检查(使其点亮、熄灭)。
表 5- 4 手动控制项目
主菜单 子菜单 内容
１ 贴片头控制 以各贴片头为基准的 XY 轴的移动控制、坐标显示。
各贴片头的 Z、θ轴的移动控制、坐标显示
各贴片头的真空控制、喷吹控制、压力值显示
2 贴片头装置控制 以各贴片头装置(OCC、坏板标记传感器、HMS)为基准的
XY 轴的移动控制、坐标显示
各贴片头装置的控制、传感器的状态显示
1 贴片头
3 激光控制 各贴片头的真空控制、真空 ON/OFF 显示
各贴片头的 Z 轴移动控制、坐标显示
算法切换、测量、结果显示、图像显示
边界检测、边界检测显示
1 个别控制 挡块控制、外形基准气缸控制、支撑台控制、准备搬出
控制、基板可搬出控制、传送马达控制、各种传送用传
感器及信号的状态显示，支撑台挡块、入口侧/出口侧
调节板气缸
2 自动控制 自动传送动作控制、各种传送用传感器、信号的状态显
示、基板工位间移动
3
自动调整基板宽度控制
自动调整基板宽度动作控制、基板传送宽度显示
各种传送用传感器的状态显示
2 传送类
4 基板吸取控制 真空值表的真空控制、喷吹控制、
支撑台控制
3 图像 1 VCS 控制 照明控制、状态显示、照明设备气缸控制
1 MTC 控制 梭子控制、托盘控制、吸引控制、状态显示、
传送宽度调整动作控制、传送宽度显示
2 顶推销控制 送料器顶推销控制、送料器位置指示器控制
3 DTS 控制 托盘控制、状态显示
4 供给装置
4 MTS 控制 托盘控制、状态显示
1 ATC 控制 ATC 滑块控制、传感器的状态显示、吸嘴吸取控制
2 信号灯控制 信号灯控制、蜂鸣器控制、状态显示
3 元件验证 验证控制、元件测量、状态显示
4 SOT 方向检查台 真空控制、状态显示
5 校准台控制 LED 控制、真空控制、状态显示
6 其他传感器 IC 元件废弃传送带停止传感器等的状态显示
5 其他
7 驱动器状况 X、Y、Z、θ轴驱动器的状态显示
第 5 章 其它功能 Rev03
5-67
5-5-2 手动控制的起动与结束
5-5-2-1 手动控制的启动
从菜单栏中选择“设置”/“手动控制”，显示如下的手动控制初始画面。

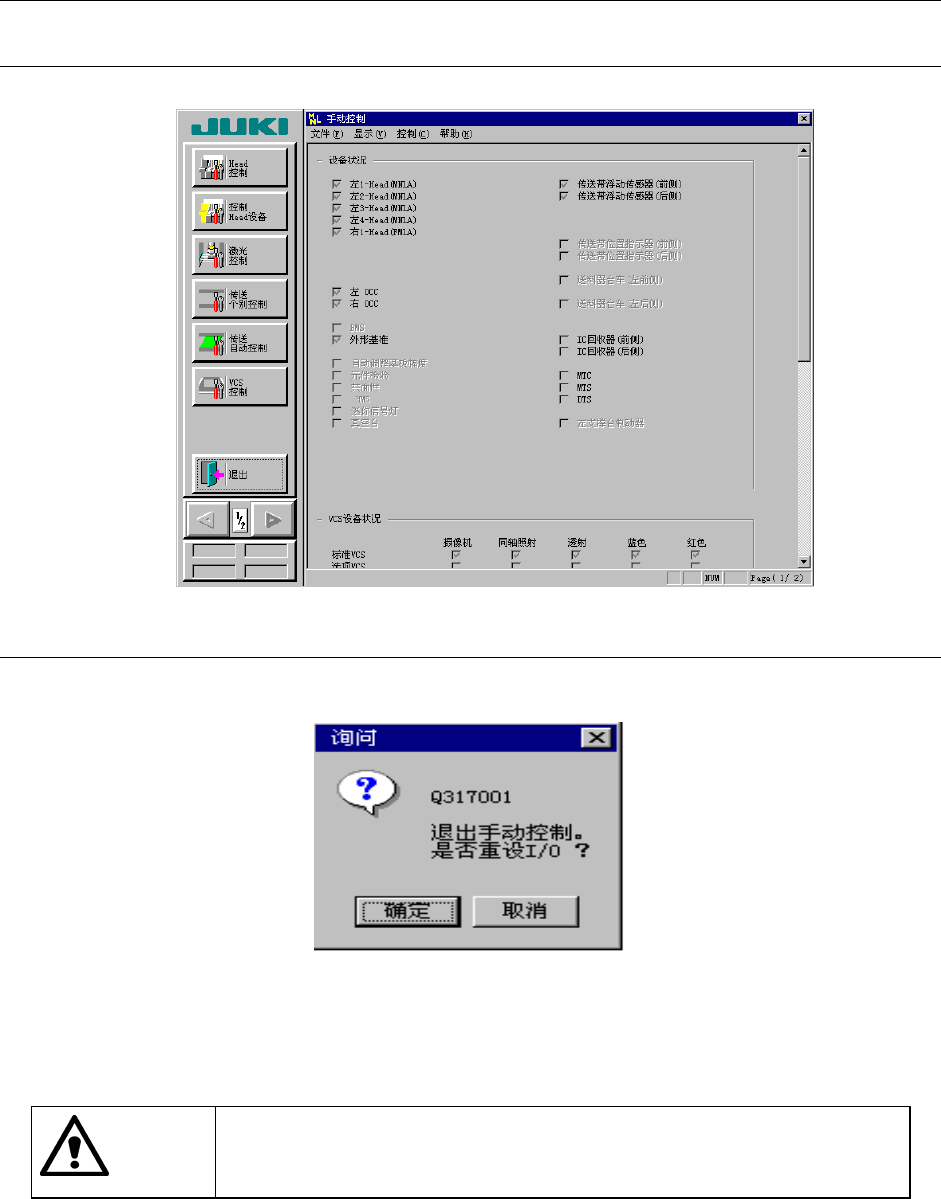

图 5-41 手动控制初始画面
5-5-2-2 退出手动控制
如果从菜单栏中选择“文件”/“退出”，或选择命令按钮的“退出”，则显示退出的确认画
面。
图 5-42 安全方向设定的确认画面
“确定”：执行I/O安全方向设定后可退出。例如，贴片头带有吸嘴时，将吸嘴返回ATC后，
退出手动控制画面。
“取消”：返回手动控制画面。
选择“确定”后轴即移动并开始执行 I/O 安全方向设定。在选择“确定”
前请务必确认装置内部无人作业。此外，为了避免人身伤害，在运行过程
中，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
第 5 章 其它功能 Rev03
5-68
5-5-3 贴片头控制菜单
右击跟踪球或按命令按钮的“贴片头控制菜单”，即可弹出菜单。从菜单列表中选择要执行
的项目后，即可执行该动作。
从弹出菜单中选择项目后，轴即开始移动。在选择前，请务必确认装置内
部无人作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装
置内部，也不要将脸和头靠近装置。
5-5-4 激光图像显示
可以确认激光的状态。
激光经常出错时，或清洁激光以后，请按下列说明进行检查。
从菜单栏里选择 「控制」→「贴片头」→「激光控制」 ，即可显示出激光控制画面。
图 5-43 激光控制画面
1) 显示图像
显示 所选择的贴片头在激光传感器上的图像数据。
在控制项目的“显示图像”选中的状态下，请单击「执行（1
）」按钮、或［Ｆ３］键，进
行控制。
